Реферат

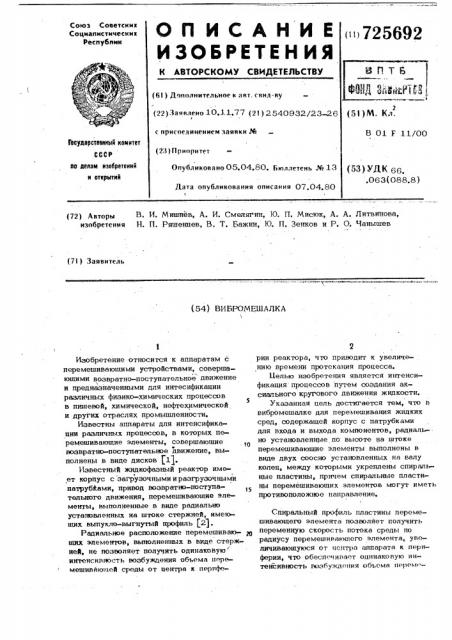

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик 725692 (61) Дополнительное к авт. свил-ву (22) Заявлено 10.11.77 (21) 2540932у23-26 (51) М. Кл. с присоединением заявки .%

В 01 F 11/00

Государственный комитет (23) Приоритет (53) УДК 66. ,063(088.8) Опубликовано 05.04.80. Бюллетень № 13

Дата опубликования описания 07.04.80

ll0 делам иэооретеиий и открытий (72) Авторы B. H. Мишпев, А. И. Смелягин, Ю. П. Мисюк, А. А. Литвинова, изобретения Н. П. Ряшенцев, В. Т. Бажин, Ю. П. Зенков и Р. О. Чанышев (71) Заявитель (54) ВИБРОМЕШАЛКА

Изобретение относится к аппаратам с перемешивающими устройствами, совершающими возвратно-поступательное движение и предназначенными для интесификации различных физико-химических процессов

5 в пищевой, химической, нефтехимической и других отраслях промышленности.

Известны аппараты для интенсификации различных процессов, в которых перемешиваюшие элементы, совершающие возвратно-поступательтюе движение, выполнены в виде дисков 1).

Известный жидкофазный реактор имеет корпус с загрузочными и разгрузочными патрубйами, привод возвратно-поступательного движения, перемешиваюшие элементы, выполненные в виде радиально установленных на штоке стержней, имеющих выпукло-выгнутый профиль (2).

Радиальное расположение перемешиваю- щ щих элементов, вьпюлненных в виде стержней, не позволяет получить одинаковую интенсивность возбуждения объема иеремешивающей среды от центра к периферии реактора, что приводит к увеличению времени протекания процесса.

Целью изобретения является интенсификация процессов путем создания аксиапьного кругового движения жидкости.

Указанная цель достигается тем, что в вибромешалке для перемешивания жидких сред, содержащей корпус с патрубками для входа и выхода компонентов, радиально установленные по высоте на штоке перемешивающие элементы выполнены в виде двух соосно установленных на валу колец, между которыми укреплены спиральные пластины, причем спиральные пластины перемешивающих элементов могут иметь противоположное направление.

Спиральный профиль пластины леремешивающего элемента позволяет получить переменную скорость потока среды по радиусу перемешиваюшего элемента, увеличивающуюся от псптра аппарата к периферии, что обесп :чивает одинаковую интенсивность возбуждения объема иерем —

5692

3 72 шиваемой среды за счет локального движения жидкости.

Выполнение рядом установленных пласти с согласным или противоположным направлением спирали позволяет создать круговое, локальное движение жидкости.

На фиг. 1 изображен общий вид описываемого устройства; на фиг. 2 перемешивающий элемент, вид сверху; на фиг. 3разрез А-А фиг, 2.

Вибромешалка состоит из корпуса 1, патрубков 2 и 3, соответственно, для входа и выхода жидкости, электромагниmoro двигателя 4 с катушками 5 и 6, внутри которых находится якорь 7 со штоком 8, на котором жестко закреплейы перемешивающие элементы 9 „выполненные в виде закрученных по спирали пластин 10 и закрепленных между внутренним ., i1 и наружным 12 кольцами, Вибромешалка работает следующим образом.

При подаче импульса тока в верхнюю катущку б,электромагнитного двигателя

4 якорь 7 вместе со штоком 8 и перемешивающими элементами 9 йеремещается вверх. При подаче импульса тока в нижнюю катушку 5 происходит перемещение якоря со штоком и перемешивающими элементами вниз.

Х.

Затем цикл повторяется. Возвратнопоступательное движение мешалки создает аксиальный поток; йнтейсивность которого зависит от числа перемешивающих элементов, установленных на штоке.

B зависимости от свойств и состава среды пластины перемешивающих элементов могут иметь согласованное направление спирали, обеспечивающее интенсивное круговое движение жидкости по объему аппарата, что в сочетании с аксиаль ным потоком жидкости дает. высокий эффект в процессах перемешивания сис! тем жидкость-жидкость, жидкость-газ, При выполнении спиральных пластин пен ремешивающих элементов с противополож ным направлением обеспечивается высокая интенсивность локального перемешивания жидкости, обеспечивающего большой эффект в процессах растворения в системах жидкость-твердое тело.

Применение вибромешалок с перемешивающими элементами в виде двух соосно установленных на валу колец, между которыми укреплены спиральные пластины, позволяет сократить время протекания процессов, например растворения, до 459о.

Формула изобретения

1. Вибромешалка для перемешивания жидких сред, содержащая корпус с пат рубками для входа и выхода компонентов и радиально установленные по высоте на штоке перемешивающие элементы, связанные с приводом возвратно-поступательного движения, о т л и ч а ю щ а я- с я тем, что, с целью интенсификации процесса перемешивания путем создания аксиального кругового движения жидкости, перемешивающие элементы выполнены в виде двух соосно установленных на валу колец, между которыми укреплены спиральные пластины.

2. Вибромешалка по п. 1, о т л ич а ю m а я с я тем, что спиральные пластины перемешивающих элементов

1 имеют йротивоположное направление.

Источники информации, принятые" во внимание при экспертизе

1. Сб. Разработка и применение пульсапионной аппаратуры". M., 40 1974, с. 244-252.

2. Авторское свидетельство СССР

% 401385, кл. В 01 F 11/00, 28.09.70 (прототип) .

Составитель В. Бйжин

Родер Л Kypacosa - Texpea M. Петко Корректор В. Синицкая

Филиал ППП Патент, r, Ужгород, ул. Проектная, 1

Заказ 551/6 Тираж 809 Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж35, Раушская наб, д. 4/
