Реферат

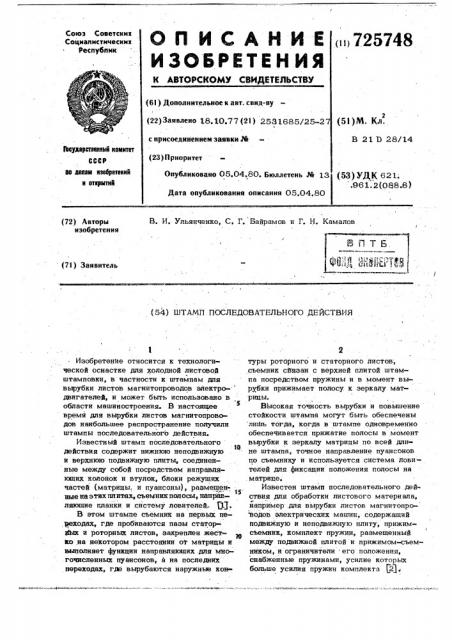

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()725748 (61) Дополнительное к авт. свид-ву (22)Заявлено 18.10.77 (21) 2531685/25 2

I (51)M. Кл. с присоединением заявки М

В 21 D 28/14 йиударетвеиийй комитет

СССР

Do делай изебретеиий и втклйтий (23) Приоритет

Опубликовано 05.04.80. Бюллетень Эй 1З

Дата опубликования описания 05.04.80 (53) УДК 621. .96 1. 2 (088.8 ) В. И. Ульянченко, С, Г. Байрамов и Г. Н. Камалов (72) Авторы изобретения (7I) Заявитель (54) ШТАМП ПОСЛЕДОВАТЕЛЬНОГО ДЕЙСТВИЯ

Изобретение относится к технологической оснастке для холодной листовой штамповки, в частности к штампам для вырубки листов магнитопроводов электродвигателей, и может быть использовано в области машиностроения. В настоящее время для вырубки листов магнитопроводов наибольшее распространение получили штампы последовательного действия.

Известный штамп последовательного действия содержит нижнюю неподвижную

10 и верхнюю подвижную плиты, соединенные между собой посредством направляющих колонок и втулок, блоки режущих частей (матрицы, и пуансоны), размещен15 ные на этих плитах, съемник полосы, направлякицие планки и систему ловителей.. 11, В этом штампе сьемник на первых пе1ееходах, где пробиваются пазы статора ых и роторных листов, закреплен жестко на некотором расстоянии от матрицы и выполняет функции направляющих для многочисленных пуансонов, а на последних переходах, гдэ вырубаются наружные кон туры ротбрного и статорного листов; сьемник связан с верхней плитой штампа посредством пружины и в момент вырубки прижимает полосу к зеркалу мат рицы.

ВЬ сокая точность вырубки и повышение стойкости штампа могут быть обеспечены лишь тогда, когда в штампе одновременно обеспечивается прижатие полосы в момент вырубки к зеркалу матрицы по всей длине штампа, точное направление пуансонов по съемнику и используется система ловителей для фиксации положения полосы на матрице.

Известен штамп последовательного действия для обработки листового материала, например для вырубки листов магнитопро водов электрйческих машин, содержащий подвижную и неподвижную плиту, прижимсъемник, комплект пружин, размещенный между подвижной плитой и прижимом-съемником, и ограничители его положения, снабженные пружинами, усилие которых больше усилия пружин комплекта 2

725748

Первый комплект пружин отжимает съемник от подвижной плиты перемеще- ния, второй (пружины ограничителя) встроен в неподвижную плиту и, воздействуя через ограничители снизу на прижим-съемник, удерживает его над неподвижной плитой. При дальнейшем опускании плиты в действие вступают силовые толкатели,; прижимающие съемник к штампуемому матери алу. 10

Однако при расположении первого комплекта пружин над прижимом-съемником нельзя осуществить регулировку усилия отжатия последнего в собранном штампе. А при размещении второго комплекта пружин (ограничителей} в неподвижной плите необходимо после каждой заточки режущих частей штампа проивноднть разборку - сборку узла ограничителя, регулировку высоты ограничителя и усилии 20 пружин ограничителя.

Целью изобретения является исключение необходимости регулировки высоты ограничителей и усилия их пружин после цереточки штампа.

Согласно изобретению в штампе последовательного действия с подпружиненным прижимом-съемником и ограничителями его положения, снабженными пружинами, упомянутые ограничители размещены не- 30 посредственно в прижиме-съемнике и под-:пружинены относительно него самого, при чем целесообразно -эти пружины размещать соосно с йружинами комплекта, расположенными между прижимом-съем- as ником и верхней плитой штампа. Та-кое расположение ограничителей в съемнике позволяет при переточках штампа избежать их разборки-сборки, а также регулировки выступания ограничителей, 40 поскольку в процессе переточки съемник ,механической обработке не подвергается. подпружинивание пружин ограничителей относительно самого съемника йскл очает необходимость регулировки указанных 45 пружин штампа после перетолк.

Соосное, расположение ограничителей с пружинами, подпружинив ающими съемник, дает возможность производить, при необходимости, регулировку пружин ограни- Я чителей без разборки Штампа, а также исключает воэможность самопроизвольного отвинчивания пробок ограничителей.

На чертеже изображен штамп для вы 55 рубки листов магнитопроводов электрических машин с верхним расположением подвижной плиты.

Штамп содержит неподвижную 1 и подвижную 2 плиты, соединенные колонкой 3 с втулкой 4. На неподвижной плите 1 крепится блок матриц 5, а на подвижной плите 2 — блок пуансона 6. Вдоль блока матриц 5 установлены грибки 7, служащие для направления штампуемой ленты.

Прижим-съемник 8 выполнен плоским с выступающими вокруг отверстий для пуансонов рабочими кольцами 9. Благодаря этому увеличивается почти на 80% удельное давление прижатия ленты в зоне вырубки. Прижим-съемник предназначен не только для съема отштампованной ленты с пуансонов 6, но и для направления пуансонов, для чего рабочие пазы прижима-съемника залиты эпоксидной смолой 10.

Прижим-съемник направляется по колонкам 3 блока плит и снабжен втулка-. ми ll с сепараторами 12. Рабочее усилие прижиму-съемнику передается от буфера пресса шлифтовыми толкателями

13, расположенными в подвижной пли- те 2. Для ограничения вертикального перемещения прижима-съемника вниз в подвижной плите 2 установлены дистанционные втулки 14.

В прижиме-съемнике 8 установлены ограничители 15, подпружиненные относительно его самого пружинами 16 и зафиксированные специальными пробками

17. Целесообразно, чтобы ограничители выступали над прижимом-съемником 8 на высоту, не. меньшую, чем две толщины штампуемого материала, а толкатели 13 должны утопать в верхней плите 2 на глубину, не меньшую суммы величины выступания ограничителей 15 от прижима-съем« ника 8 и утопания в том же съемнике цилиндрической части ловителей.

Над каждым узлом ограничителя расположена пружина 18, усилие которой меньше усилия пружины 16. Усилие пружин 18 регулируется резьбовой пробкой 19, Сверху, через отверстие под пружины 18, осуществляется регулировка усилия пружин 16 с помощью пробки 17.

Штамповка в предлагаемом штампе осуществляется следующим образом.

При открытом положении штампа лист

20 подается в зону штамповки и направляет,Ъ ся грибками 7. В этом положении прижим-съемник 8 отжат пружинами 18 от подвижной плиты и находится на некотором расстоянии от блока матриц 5.

5 725748

При ходе полэуна вниз ограничители пр

15 съемника упираются в блок матриц во

5. Съемник остается в таком положении, по до тех пор, пока не выберется зазор ж утопания толкателей 13 в плите 2.

При этом ловители 21 выходят из пр прижима-съемника 8 и фиксируют ленту ег

20 по технологическим отверстиям в ус ней. При дальнейшем. положении полко зуна толкателя буфера пресса приводят- to те ся в действие штифтовые толкатели 13, м прижймающие прижим-съемник 8 к месту.

В это время пуансоны 6 упираются в па лист 20, выбирается торцовый зазор - ст происходит вырубка. ж

При обратном ходе полэуна под действием буфера пресса прижим-съемник

8 снимает отштампованный лист 20 с ле пуансонов, после чего прижим-съемник пл

8 поднимается над зеркалом блока мат- 2О съ риц 5 на выступающие ограничители 15.

При дальнейшем ходе вступают в дейл ствие пружины 18, снимающие лист ловителей при отжатии съемника от подвижной эл плиты в исходное положение.

Формула изобретения

А.Штамп последовательного действия дпя обработки листового материала, на17 1Ю 6

6 имер дпя вырубки листов магнитопрода электрических машин, содержащий движную и неподвижную плиты, приим-съемник, комплект пружин, размеенных между подвижной плитой и ижимом-съемником, и ограничители о положения, .снабженные пружинами, илие которых больше усилия пружин мплекта, отличающийся м, что, с целью исключения необходиости регулировки высоты ограничителя усилий их пружин после переточки штам, ограничители размещены непосредвенно в прижиме-съемнике и подпруинены относительно него.

2 Штамппоп. 1, отличаюи и с я тем, что пружины ограничите и размещены соосно с пружинами комекта, размещенными между прижимомемником и верхней плитой штампа.

Источники информации, ринятые во внимание при экспертизе

1. Виноградов Н. В. „ Производство ектрических машин. М., Энергия", 970, с. 62, фиг. 4-31.

2. Авторское свидетельство СССР

N. 430925, кл. В 21 D 28/14, 1971 (прототип).
