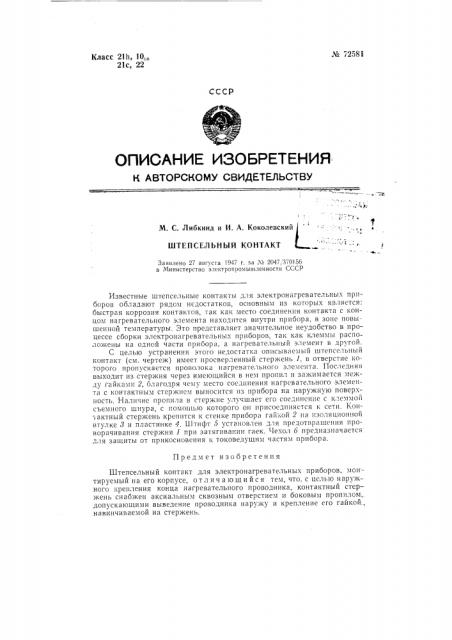

№ 72583

Класс 21h, 10в„

21с, 22

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. С. Либкинд и И. А. Коколевский

ШТЕПСЕЛЬНЫЙ КОНТАКТ

Заявлено 27 августа 1947 г, эа М 2047, 370156 в Министерство электропромышленности СССР

Известные штепсельные контакты для электронагревательных приборов обладают рядом недостатков, основным из которых является: быстрая коррозия контактов, так как место соединения контакта с концом нагревательного элемента находится внутри прибора. в зоне повышенной температуры, Это представляет значительное неудобство в процессе сборки электронагревательных приборов, так как клеммы располо>кены на одной части прибора, а нагревательный элемент в другой.

С целью устранения этого недостатка описываемый штепсельный контакт (см. чертеж) имеет просверленный стержень 1, в отверстие которого пропускается проволока нагревательного элемента. Последняя выходит из стержня через имеющийся в нем пропил и зажимается между гайками 2, благодря чему место соединения нагревательного элемента с контактным стержнем выносится из прибора на наружную поверхность. Наличие пропила в стержне улучшает его соединение с клеммой съемного шнура, с помощью которого он присоединяется к сети. Конт актный стержень крепится к стенке прибора гайкой 2 на изоляционной втулке 8 и пластинке 4, Штифт 5 установлен для предотвращения проворачивания стержня 1 при затягивании гаек. Чехол 6 предназначается: для защиты от прикосновения к токоведущим частям прибора.

Предмет изобретения

Штепсельный контакт для электронагревательных приборов, монтируемый на его корпусе, отличающийся тем, что. с целью наружного крепления конца нагревательного проводника, контактный стержень снабжен аксиальным сквозным отверстием и боковым пропилом, допускающими выведение проводника наружу и крепление его гайкой., навинчиваемой на стержень.
