Реферат

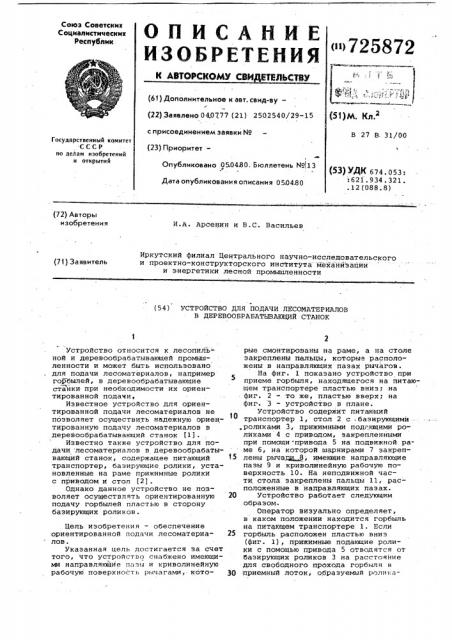

Союз Советских

Социалистических

Республик («>725872 (61) Дополнительное к авт. свид-sy(22) Заявлено 040777 (21) 2502540/29-15 (51) м. к.2 с присоединением заявки ¹

В 27 В, 31/00

Государственный комитет.СССР по деЛам изобретений и открытий (23) Приоритет—

Опубликовано 050480 Бюллетень ¹ 13 (5З) УДК 674. 053:

:б21.934.321. .12(088.8) Дата опубликования описания 0504.80 (72) Авторы изобретения

И.А, Арсенин и В.С. Васильев

Иркутский филиал Центрального научно-исследовательского и проектно-конструкторского института механйзации и энергетики лесной промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ЛЕСОМАТЕРИАЛОВ

В ДЕРЕВООБРАБАТЬПЗА10ЩИЙ СТАНОК

Устройство относится к лесопиль- ной и деревообрабатывающей промышленности и может быть использовано для подачи лесоматериалов, например горбылей, в деревообрабатывающие стайки при необходимости их ориентированной подачи, Известное устройство для ориентированной подачи лесоматериалов не позволяет осуществить надежную ориентированную подачу лесоматериалов в деревообрабатывающий станок (1).

Известно также устройство для подачи лесоматериалов в деревообрабатывающий станок, содержащее питающий транспортер, базирующие ролики, установленные на раме прижимные ролики с приводом и стол (2).

Однако данное устройство не позволяет осуществлять ориентированную подачу горбылей пластью в сторону базирующих роликов.

Цель изобретения — обеспечение ориентированной подачи лесоматериалов.

Укаэанная цель достигается за счет того, что устройство снабжено имеющими направляющие пазы и криволинейную рабочую поверхность рычагами, которые смонтированы на раме, а на столе закреплены пальцы, которыэ расположены в направляющих пазах рычагов.

На фиг. 1 показано устройство при приеме горбыля, находящегося на питающем транспортере пластью вниз; на фиг. 2 — то же, пластью вверх; на фиг. 3 — устройство в плане.

Устройство содержит питающий транспортер 1, стол 2 с баэирующими. роликами 3, прижимными под".ющими роликами 4 с приводом, закрепленными при помощи "привода 5 на подвижной раме б, на которой шарнирами 7 эакреп15 лены рычапц, 8, имеющие направляющие пазы 9 и криволинейную рабочую поверхность 10. На неподвижной части стола закреплены пальцы 11, расположенные в направляющих пазах.

20 Устройство работает следующим образом.

Оператор визуально определяет, в каком положении находится горбыль на питающем транспортере 1. Если

25 горбыль расположен пластью вниз (фиг. 1), прижимные подающие ролики с помощью привода 5 отводятся от баэирующих роликов 3 на расстояние для свободного прохода горбыля н

30 приемный лоток, образуемый ролика,725872

Формула изобретения Яг 2

Заказ 569/11

Подписное ми 3 и 4. Горбыль с транспортера 1. падает ребром на стол 2 пластью в сторону роликов 3, другим ребром опирается на ролики 3 или 4. Движением роликов 4 с помощью привода 5 в сторону роликов 3 гбрбыль пластью прижимается к баэирующим роликам 3, пос-" ле чего вращательным движением роли ков 4 и .3 горбыль подается в продольном направлении в станок. для распиловки.

Если горбыль расположен на транс-, портере 1 пластью вверх (фиг. 2), ролики 4 в момент подачи горбыля, транспортером 1.=.:сближены с роликами

3, при этом рычаги 8, взаимодействуя 1З с пальцами 11, входящими в направляющие пазы 9, поворачиваются в шарнирах

7 и занимают исходное положение для приема горбыля. Горбыль с транспорте- ра 1 сваливается на криволинейную 20 приемную поверхность 10 рычагов 8, занимая положение пластью вверх. При отводе роликов 4 рычаги 8 нри взаимо- действии с пальцами 11 поворачивают-. ся в шарнирах 7, горбыль сползает с рычагов 8 в лоток, образуемый роликами 3 и 4, пластью в сторону базирующих роликов 3. Прн перемещении роликов

4 к роликам 3 горбыль пластью прижимается к базирующим роликам 3, затем вращательным движением роликов 4 и

3 горбыль подается в продольном направлении в станок для распиловки, В известных устройствах горбыли предварительно ориентируются пластью в одну сторону -на подающем транспортере вручную. Предлагаемое устройство позволит механизировать операцию ориентации горбылей и повысить производительность труда.

Устройство для подачи лесоматериалов в деревообрабатывающий станок, содержащее питающий 1транспортер, базирукщие ролики, установленные на подвижной раме прижимные ролики с приводом и стол, о т л и ч а ю — ., щ е е с я тем, что, q целью обес-. печения ориентированной подачи лесоматериалов, оно снабжено имеющими направляющие пазы и криволинейную рабочую поверхность рычагами, которые смонтированы на раме, а на столе закреплены пальцы, которые расположены в направляющих пазах рычагов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ф 442919, кл. В 27 В 25/08, 1972.

2. Патент Японии В 44-13916, кл. 75 В 131, 1969 (прототип).
