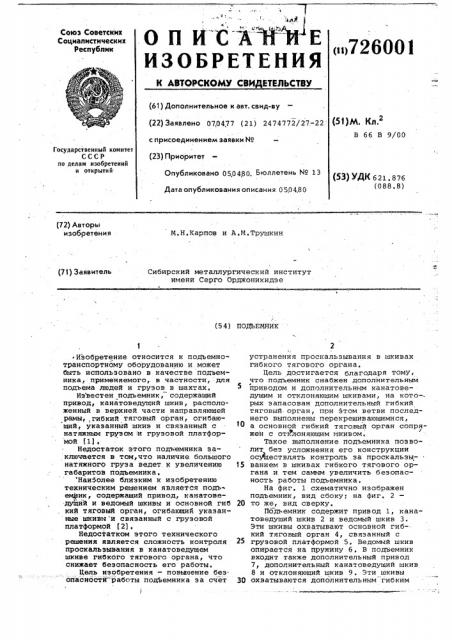

Союз Советских

Социалистических

Республик

ОП ИСЛ Е

ИЗОБРЕТЕНИЯ

<11726001 к лето скомь свидетельств (61) Дополнительное к авт. саид-ву (53)м. Кл.2

В 66 В 9/00 (22) Заявлено 07,0477 (21) 2474772/27-22: с присоединением заявки Ио (23) Приоритет

Государственный комитет

СССР но дедам изобретений и открытий

Опубликовано р5р480 Бюллетень М 13

Дата опубликования описания 050480 (53) УДК 621. 876 (088.8) (72) Авторы изобретения

М.Н.Карпов и A.М.Трушкин

Сибирский металлургический институт имени Серго Орджоникидзе (71I) Заявитель

/ . (54) ПОДЪЕМНИК

Изобретение относится к подъемнотранспортному оборудованию и может быть использовано в качестве подъемника, применяемого, в частности,:для подъема людей и грузов в шахтах.

Известен подъемник, содержащий привод, канатоведущий шкив, расположенный в верхней части направляющей рамы,,гибкий тяговый орган, огибающий, указанный шкив и связанный с натяжным грузом и грузовой платфор мой (1), Недостаток этого подъемника заключается в том,что наличие большого натяжного груза ведет к увеличению габаритов подъемника. Наиболее близким к изобретению техническим решением является подь» еьфик, содержащий привод, канатоведущий и ведомый шкивы и основной гиб кий тяговый орган, огибающий указанные шкивы и связанный с грузовой платформой (2), Недостатком этого технического решения является сложность контроля проскальзывания в канатоведущем шкиве гибкого тягового органа, что снижает безопасность его работы.

Цель изобретения — повышение без опасностй работы подЪемника эа счет устранения проскальзывания в шкивах гибкого тягового органа. цель достигается благодаря тому, что подъемник снабжен дополнительным приводом и дополнительным канатоведущим и отклоняющим шкивами, на кото-рых эапасован дополнительный гибкий тяговый. орган, при этом ветви последнего выполнены перекрещивающимися, а основной гибкий тяговый орган сопря/. жен с от в лоняющим IJKHBoM, Такое выполнение подъемника позволит без усложнения его конструкции осуществлять контроль за проскальзы15 ванием в шкивах гибкого тягового органа и тем самым увеличить безопасность работы подъемника.

На фиг. 1 схематично изображен подъемник, вид сбоку; на фиг. 2

20 то же, вид сверху.

Подъемник содержит привод 1, канатоведущий шкив 2 и ведомый шкив 3.

Эти шкивы охватывают основной гибкий тяговый орган 4, связанный с

25 грузовой платформой 5. Ведомый шкив опирается на пружину 6, В подъемник входит также дополнительный привод

7, дополнительный канатоведущий шкив

8 и отклоняющий шкив 9, Эти шкивы

30 охватываются дополнительным гибким д3йй

««.- =..

«44@МЗВЮВ .

726001

©и Ос

Формула изобретения тяговым органом 10 .ветви которого перекрещиваются, при этом основной тяговый орган огибает отклоняющий шкив. Оба гибких тяговых органа имеют одинаковый угол охвата соответ-. ствующих канатоведущих шкивов, Для исключения возможности проскальзывания гибкого тягового органа относительно канатоведущего шкива необходимо иметь натяжное устройство, вес которого определяется критери. ем удерживающей способности канатоведущего шкива. При этом натяжение

8 гибкого тягового органа определяется как: где 6 . — статистйческий запас на дежности против скольже,ния;

Q,Q — вес полезного груза и вес грузовой платформы;

k — коэффициент шахтных сопротивлений;

f — - коэффициент трения гибкого тягового органа о футеровку канатоведущегс шкивами. с — угол охвата канатоведущего шкива гибким тяго-. вым органом; — величина, характеризующая возможность передачи усилия трением.

В преложенном подъемнике при коэффициенте трения между основным гиб.ким тяговым органом и футеровкой канатоведущего шкива f=0s25r общий угол охвата в ожет достигнуть 3.=2,5 а величина — 1=6, 15, Тем самчм без усложнения конструкции подъемника в нем простыми средствами можно устранить проскальзывание. в канатоведущем .шкиве 2 гибкого тягового органа 4, что обеспечит безопасность спуска и подъема людей и грузов.

Наличие двух индивидуальных приводов на каждый из канатоведущих шкивов позволит выравнивать на них усилия, что в свою очередь также уменьшит возможность проскальзывания гибких тяговых органов относительно этих кайатоведущих шкивов, Подъемник, содержащий привод, канатоведущий и ведомый шкивы и основной гибкий тяговый орган, огибающий указанные шкивы и связанный с грузовой платформой,о т л и ч а ю щ и йс я тем, что, с целью повышения безопасности его работы за счет устранения проскальзывания в шкивах гибкого тягового органа, он снабжен дополнительным приводом и дополнительным канатоведущим и отклоняющим шкивами, на которых запасован дополнительный гибкий тяговый орган, при этом ветви последнего выполнены перекрещивающимися, а основной гибкий тяговый орган сo1fpяжен с отклоняющим шкивом.

Источники информации, принятые во внимание при экспертизе

1. Патент CITIA Р 3627079,.кл, 182-12, опублик. 1972, 2. Заявка Франции Р 2266654, сл. В 66 В ll/04, 1975 (прототип).

726001 б

4uz я Puz. /
