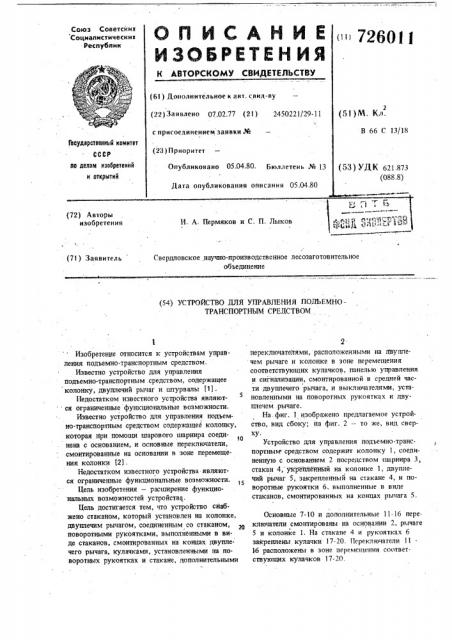

Реферат



260)1

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свил-ву

Кл. (22) Заявлено 07.02.77 (21) 2450221/29.11 с присоедииением заявки ¹

66 С 13/18

Гооударстввнный комитет

СССР (23) Приоритет по делам изобретений и открытий

Опубликовано 05.04.80 Ь оллетень № 13

К 621,873 (088.8) Дата опубликования описания 05.04.80 (72) Авторы изобретения

И. А, Пермяков и С. П. Лыков

Свердловское научно-производственное лесозаготовительное объединение (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПОЛЬЕМНОTPAHCIIOPTHblM СРЕДСТВОМ

Изобретение относится к устройствам управления подъемно-транспортным средством.

Известно устройство для управления подъемно-транспортным средством, содержащее колонку, двуплечий рычаг и штурвалы !1).

Недостатком известного устройства являют ся ограниченные функциональные возможности.

Известно устройство для управления подъемно-транспортным средством содержащеб колонку, которая при помощи шарового и арнира соединена с основанием, и основные переключатели, смонтированные на основании в зоне перемещения колонки (2).

Недостатком известного устройства являются ограниченные функциональные возможности.

Цель изобретения — расширение функциональных возможностей устройства.

Цель достигается тем, что устройство снабжено стаканом, который установлен на колонке, доуппечим рычагом, соединенным со стаканом, поворотными рукоятками, выполненными в виде стаканов, смонтированных на концах двуплечего рычага, кулачками, установленными на поворотных рукоятках и стакане, дополнительными переключателями, расположенными на двуплечем рычаге и колонке в зоне перемещения соответствующих кулачков, панелью управления и сигнализации, смонтированной в средней части двуплечего рычага, и выключателями, установленными на поворотных рукоятках и двуплечем рычаге.

На.фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 — то же, вид сверху, Устройство для управления подъемно-транспортным средством содержит колонку 1, соединенную с основанием 2 посредством шарнира 3, стакан 4, укрепленный на колонке 1, двуплечий рычаг 5, закрепленный на стакане 4, и поворотные рукоятки 6, выполненные в виде стаканов, смонтированных на концах рычага 5.

Основные 7-10 и дополнительные 11-16 переключатели смонтированы на основании 2, рычаге

5 и колонке 1. На стакане 4 и рукоятках 6 закреплены кулачки 17-20. Переключатели 1116 расположены в зоне перемещения соответствующих кулачков 17-20.

3 7260

Панель 21 управления и сигнализации смон тирована в средней части рычага 5.

Выключатели 22 и 23 н 24 и 25 установлены соответственно на рукоятках 6 и рычаге

5. Устройство работает следующим образом.

При повороте рукояток 6 срабатывают переключатели 11-14 °, При повороте рычага 5 срабатывают переключатели 15 и 16.

При наклоне колонки 1 срабатывают переключатели 7-10.

Выключатели 22-25 "расположейьг в зоне перемещения пальцев руки оператора, что 15 позв оляет оператору приводить "выключатели в действие, не отрывая рук от рукояток 6, При применении устройства на крапе-маннпулятдре переключатели 11 и 12 управляют подъемом и опусканием стрелы, переключатели

13 и 14 — опусканием и подъемом рукоятки, переключатели 15 и 16 — поворотом стрелы влево и вправо, переключатели 7 -10 — подъемом и опусканием коромысла, зажимом и разжимом 5 захвата, выключатель 22 — звонком, выключателители 23-25 — плавающими режимами рукоятки, поворота стрелы и коромысла.

1!

Формула н эобретения

Устройство для управления подъемно-транспортным средством, преимущественно краном манипулятором, содержащее колонку, которая при помощи шарового шарнира соединена с основанием, и основные переключатели, смонтированные на основании в зоне перемещения колонки, отличающееся тем,что, с целью расширения функциональных возможностей, оно снабжено стаканом, который установлен на колонке, двуплечим рычагом, соединенным . со стаканом, поворотными рукоятками,выполненными в виде стаканов, смонтированных на концах двуплечего рычага, кулачками, установленными на поворотных рукоятках и стакане, дополнительными переключателями, расположенными на двуплечем рычаге и колонке в зоне перемещения соответствующих кулачков, панелью управления и сигнализации, смонтированной в средней части двуплечего рычага, и выключателями, установленными на поворотных рукоятках и двуплечем рычаге.

Источники информации, принятые во внимание при экспертизе

1. Патент CIIIA У 3406585, кл. 74-47 1, опублик. 1968.

2. Патент США У 3496796, кл. 74-471, опублик, 1970.
