Способ варки стекла

Способ варки стекла

Иллюстрации

Показать все

Реферат



»»

b;;g g", ä».,Э

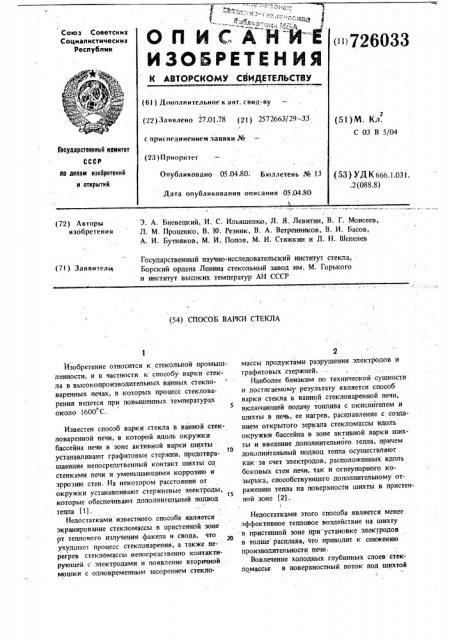

ОПXCAHИ

Союз Советских

Социалистических

Респу6лмк

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) 3 а я влено 27.01.78 (21) 2572663/29 — 33

» с присоединением заявки ¹ (28) Приоритет

Опубликовано 05,04.80. Бюллетень № 13 (51) M. Кл.

С 03 В 5/04

Гооударстваииый комитат по делам иэобретеиий и открытий (53) УД К 666.1.031. .2 (088.8) Дата опубликования описания 05.04.80

Э. А. Биевецкий, И. С. Ильяшенко, Л. Я.. Левитин, В. Г. Моисеев, Л. М. Проценко, В. Ю. Резник, В. А. Ветренников, В. И. Басов, А. И. Бутняков, М. И. Полов, М. И. Стяжкин и Д. Н, Шепелев (72) А вторы изобретения

Государственный научно-исследовательский институт стекла, Борский ордена Ленина стекольный завод им. М. Горького и институт высоких температур АН СССР (71) Заявитель1 (54) СПОСОБ ВАРКИ СТЕКЛА

Изобретение относится к, стекольной промышленности, и в частности к способу варки стекла в высокопроизводительных ванных стекловаренных печах, в которых процесс стекловарения ведется при повышенных температурах о 5 около 1600 С.

Известен способ варки стекла в ванной стекловаренной печи, в которой вдоль окружки бассейна печи в зоне активной варки шихты

1О устанавливают графитовые стержни, предотврашаюшие непосредственный контакт шихты со стенками печи и уменьшающими коррозию и эррозию стен. На некотором расстоянии от окружки устанавливают стержневые электроды, 15 которые обеспечивают дополнительный подвод тепла 11).

Недостатками известного, способа является экранирование стекломассы в пристенной зоне

9т теплового излучения факела и свода, что ухудшае1 процесс стекловарения, а также перегрев стекломассы непосредственно контактируюшей с электродами и появление вторичной мошки с одновременным засорением стекло2 массы продуктами разрушения электродов и графитовых стержней.

Наиболее близким по технической сущности и достигаемому результату является способ варки стекла в ванной стекловаренной печи, включаюшей подачу топлива с окислителем и шихты в печь, ее нагрев, расплавление с созданием открытого зеркала стекломассы вдоль окружки бассейна в зоне активной варки шихты и введение дополнительного тепла, причем доп,волнительный подвод тепла осуществляют. как за счет электродов, расположенных вдоль боковых стен печи, так и огнеупорного козырька, способствуюшего дополнительному отражению тепла на поверхности шихты в пристенной зоне 12).

Недостатками этого способа является менее эффективное тепловое воздействие на шихту в пристенной зоне при установке электродов в толше расплава, что приводит к снижению производительности печи.

Вовлечение холодных глубинных слоев стекломассьо в поверхностный поток под шихтой

726033

Суммарная ширина открытого зеркала вблизи

Количество топлива, подаваемого в дополнительные горелки, м /час (%) Угол наклона дополнительных горелок к горизонтали, град

Примечание окружки, мм

Практически вся шихта подходила к окружке

20 (0,5%) 30

Местами пдявилась

40 (0,96%) 150

30 узкая полоса зеркала стекломассы

Зеркало стекломассы частично занято

200-300

80 (1,9%) 20 участками пены

150 (3,6%)

180 (4,4%)

21 О (5,06%) 400-600

700-800

10

900-1000

300-350

80 (1,9%) Использовали окислитель с содержанием кислорода 52%

3 ухудшает химическую и термическую гомогенность расплава. . Кроме того, наличие ярко выраженных вертикальных поперечных потоков в зоне установки электродов увеличивает разъедание стен бассейна.

Целью изобретения является повышение качества стекломассы.

Зта цель достигается тем, что в способе варки стекла в ванной печи, включающем по- !О дачу в печь топлива с окислителем и шихты, ее нагрев, расплавление и введение дополнительного топлива в пристенную зону печи, допол-! нительное топливо вводят под углом 10 — 30 к о горизонту в количестве 1 — 5% от общего ðàñ- !5 хода топлива.с окислителем.

Дополнительное топливо подают и пристенную зону печи шириной 0,02 — 0,1 от всей ее ширины.

Способ варки стекла за счет тгерераспределения расхода топлива позволит интенсифицировать процесс стекловарения и одновременно исключить подход шихты к окружке бассейна, обеспечит продление срока службы печи.

Увеличение теплопередачи через район откры- 5 того зеркала около боковых стен бассейна привело к повьнпению производительности печи (в примере — вариант N 4) no.383 т/сутки, что составило 2,1" .

Замена электродов горелками обеспечивает непосредственный нагрев шихты с поверхности и интенсифицирует процессы стекловарения. Кроме того, в этом случае предотвращается попадание продуктов разрушения электродов в стекломассу и исключается вынос на поверхность глубинных слоев стекломассы, что приводит, в конечном счете, к повышению качества стекла.

Примеры осуществления способа.

При общем расходе газа на ванную печь—

4150-4200 м /час производительность печи составляет по сваренной стекломассе—

375 т/сутки, ширина варочной зоны печи—

10 м, а расстояние от центра среза дополнительных горелок до зеркала стекломассы равно

100 — 110 мм. Зона активной варки шихты составляет 005 — 0,5 от длины варочной зоны, Результаты проведения способа показаны в таблице.

Годовая экономическая эффективность предложенного способа варки стекла только на одной ванной стекловаренной печи производительностью 375 т/сутки составляет 46,56 тыс.руб. в год, а при внедрении в стекольную промышленность из расчета 12 печей составит

558,82 т.руб.

Формула изобретения

Способ варки стекла в ванной печи, включающий подачу в печь топлива с окислителем

726033

Составитель В. Юдина

Техред М.Петко

Редактор И. Квачадзе

Тираж 528 Подписное

IlHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 5 93 19

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 и шихты, ее нагрев, расплавление и введение дополнительного топлива в пристенную зону печи, отл ичаю щийся тем,что, с целью повышения качества стекломассы, дополнительное топливо вводят под углом 1030 к горизонту в количестве 1 — 5% от общего расхода топлива с окислителем, 6

Источники информации, принятые во внимание при экспертизе

1. Патент США М 3941577, кл, 65 — 136, опублик. 1976.

2, Патент Австралии М 217912, кл. 19.6 опублик. 1957.

Корректор Я. Веселовская
