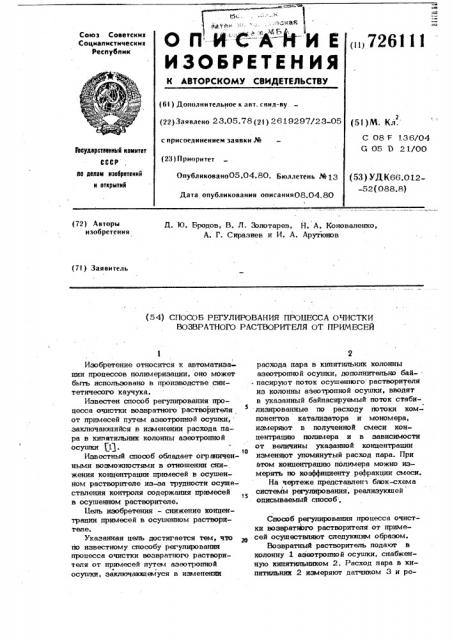

О П И а-А-Й- И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (l li 726111

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свид-ву (22) Заявлено 23.05.78 (2! ) 2619297/23-05 (э1 ) M. Кл, С 08 F 136/04

G 05 9 21/00 с присоединением заявки .%

Государстеенный камитет

СССР (23) Приоритет ло делам иэобретенкй н открытий (53) УД К66,012-52 (088.8) Опубликовано05.04.80. Бюллетень .% 13

Дата опубликования описания08.04.80 (72) Авторы изобретения

Ll. Ю. Бродов, В. Л. Золотарев, Н. A. Коноваленко, А. Г. Сиразиев и И. А. Арутюнов (7I) Заявитель (54) СПОСОБ РЕГУЛИРОВАНИЯ ПРОЦЕССА ОЧИСТКИ

ВОЗВРАТНОГО РАСТВОРИТЕЛЯ ОТ ПРИМЕСЕЙ

Изобретение относится к автоматизации процессов полимериж, оно может быть использовано в производстве синтетичесого каучука.

Известен способ регулирования процесса очистки возвратного растворителя от примесей путем аэеотропной осушки, эаключаюшийся в изменении расхода пара в кипятильник колонны азеотропной осушки )1).

Известный способ обладает огр жиченными возможностями в отношении снижения концентрации примесей в осушенном растворителе изза трудности ocymeствления контроля содержания примесей в осушенном растворителе.

Цель изобретения — снижение концентрации примесей в осушенном расч ворителе.

Указанная цель достигается тем, что

bio известному способу регулирования процесса очистки возвратного растворителя от примесей путем азеотропной осушки, заключакхпемуся в изменении расхода пара в кипятильник колонны азеотропной осушки, дополнительно бай- . пасируют поток осушенного растворителя иэ колонны азеотропной осушки, вводят в указанный байпасируемый поток стаби5 лизированные по расходу потоки ком« понентов катализатора и мономера, измеряют в полученной смеси концентрацию полимера и в зависимости от величины укаэанной конце нтрацизт

10 изменяют упомянутый расход пара. При этом концентрацию полимера можно измерять тю коэффициенту рефракции смеси.

На чертеже представлент блок хема

15 системы регулирования, реализующей описываемый способ:.

Способ регулирования процесса очистки возвратного растворителя от приме1 сей осушествляют следующим образом.

Возвратный растворитель подают в колонну 1 азеотропной осушки, снабженную кипятильником 2. Расход пара в кипятильник 2 измеряют датчиком 3 и ре3: 72 гулируют с помощью регулятора 4, воздействуя на клапан 5.

Часть осушенного растворитепя из колонны 1 азеотропной осушки байпасируют по трубопроводу 6, Расход указанного байпасируемого потока измеряют датчиком 7 и стабилизируют с помощью регулятора 8, воздействующего на клапан 9.

В трубопровод 6 вврдят по трубопро водам 10, 11, 12 алюминиевый и титановый компоненты катализатора, а также мономер соответствейно.

Расход алюминиевого компонента катализатора по. трубопроводу 10 измеряют с помощью датчика 13 и стабилизируют регулятором 14, воздействующим на клапан 15. Расход титанового компонента катализатора по трубопроводу 11 измеряют датчиком 16 и стабилизируют с помощью регулятора 17, воздействующего на клапан 18, Расход мономера rio трубопроводу 12 измеряют датчиком 19 и стабилизируют с помощью регулятора

20, воэдействукнцего на клапан 21.

В полученной смеси измеряют концентрацию полимера датчиком 22 (например, рефрактометром) и регулируют ее величину с помощью регулятора 23, иаменяющего задания регулятору 4.

При превышении заданного значении концентрации полимера, т.е. при умень, шении концентрации примесей в осушен1

6111, 4 ном растворителе, уменьшают задание регулятору 4 с помощью регулятора 23, и наоборот.

Формула изобретения

1. Способ регулирования процесса очистки возвратного растворителя от nputo месей путем азеотропной осушки, заключающийся в изменении расхода пара в кипятильник колонны азеотропной осушки, отличающийся тем, что,.с целью снижения концентраций примесей з в осушенном растворителе, байпасируют поток осушенного растворителя иэ колонны азеотропной осушки, вводят в указанный байпасируемый поток стабилизированные по расходу потоки компонентов ро катализатора и мономера, измеряют в полученной смеси концентрацию полимера и В зависимости От величины указанной концентрации изменяют упомянутый расход пара.

25 2. Способ по и. 1, о т л и ч а ю— шийся тек, что концентрацию полимера измеряют по коэффициенту рефракции смеси.

Источники информации, зо принятые во внимание при акспертизе

1. Анисимов И. В. Автоматическое регулирование процесса ректификапи. M., Гостехиздат, 1961, с. 4-6, 18.
