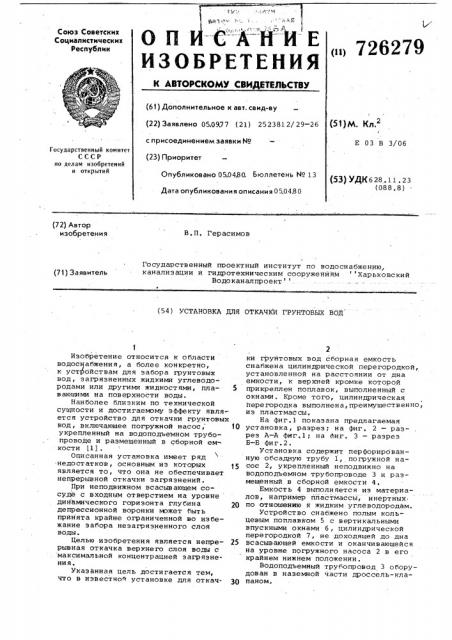

Изобретение относится к области водоснабжения, а более конкретно, к устройствам для забора грунтовых вод, загрязненных жидкими углеводородами или другими жидкостями, пла- 5 вающими на поверхности воды.

Наиболее близким по технической сущности и достигаемому эффекту является устройство для откачки грунтовых вод, включающее погружной насос, 10 укрепленный на водоподъемном трубопроводе и размещенный в сборной ем кости (1) .

Описанная установка имеет ряд .недостатков, основным иэ которых 15 является то, что она не обеспечивает непрерывной откачки загрязнений.

При неподвижном всасывающем сосуде с входным отверстием на уровне динамического горизонта глубина 20 депрессионной воронки может быть принята крайне ограниченной во избежание забора незагряэненного слоя воды.

Целью изобретения является непре- 25 рывная откачка верхнего слоя воды с максимальной концентрацией загрязнения.

Указанная цель достигается тем, что в известной установке для откач- З0 ки грунтовых вод сборная емкость снабжена цилиндрической перегородкой, установленной на расстоянии от дна емкости, к верхней кромке которой прикреплен поплавок, выполненный с окнами. Кроме того, цилиндрическая перегородка выполнена, преимущественно, из пласт мас сы

На фиг.1 показана предлагаемая установка, разрез; на фиг. 2 — разрез А-A фиг. 1; на Фиг. 3 — разрез

Б-Б фи г. 2 .

Установка содержит перфорирбванную обсадную трубу 1, погружной насос 2, укрепленный неподвижно на водоподъемном трубопроводе 3 и размещенный в сборной емкости 4.

Емкость 4 выполняется из материалов, например йластмассы, инертных по отношению к жидким углеводородам.

Устройство снабжено полым кольцевым поплавком 5 с вертикальными впускными окнами б, цилиндрической перегородкой 7, не доходящей до дна всасывающей емкости и оканчивающейся на уровне погружного насоса 2 в его крайнем нижнем положении.

Водоподъемный трубопровод 3 оборудован в наземной части дроссель-клапаном.

726 279

Ус".aHîâêà оснащена также датчиками уровня воды 8 и 9,сбответсТвенно", -максимального и минимального, Водоподъемный трубопровод 3 и кабели от датчиков 8 и 9 уровней пропущены. через фланец герметично перекрываю щий у ст ано вку.

Установка работает следующиМ образом.

В перфорированную обсадную .трубу

1 опускается погружной насос 2 с водоподъемным трубопроводом 3, раз мещенным в сборной емкости 4. Емкость

4 заполняется водой и опускается до заданных отметок динамического гориэойта. Дйнамический уровень подзем ных "вод"может повышаться или пони"жаться "в" зависимости от притока подземйых вод и путем регулирования поддерживается между уровнямй, контролируемыми датчиками 8 и 9.

Емкость 4 нахоцится постоянно на

" плаву так, что вертикальные впускные окна б все время находятся на уровне динамического горизонта, что обеспечивает сбор верхнего, наиболее загрязненного нефтепродуктами слоя воды.

1 илйндрическая перегородка 7 слу-. жит для увеличения скорости движения жидкости, что создает лучший всасывающий эффект при поступлении загрязненного слоя жидкости в сборную емкость и предотвращает расслоение жид кости в емкости, "препятс. тву% всплйтию вверх болЕе легкого и наиболее заг рязненного слоя.

Собранная в емкости вода, загрязненная жидкими углеводородами, в ви-. де концентрированной эмульсии погружным насосом 2 по водоподъемному трубопроводу 3 направляется на поверхност ь °

Для безопасности работы в скважину э акачиваетс я двуокись углерода

СО . Герметичность скважины обеспечивается глухим фланцем.

Формула изобретения

1. Установка для откачки грунтовых вод, загрязненных жидкими углеводородамй, содержащая погружной насос, укрепленный на водоподъемном трубопроводе и размещенный в сборной емко.сти, о т л и ч а ю щ ая с я тем, .что, с целью непрерыв20 ной откачки верхнего слоя воды с максимальной концентрацией загрязнений, сборная емкость снабжена ци- . линдрической перегородкой,установленной на расстоянии от дйа емкости, 25 к верхней кромке которой прикреплен поплавок, выполненный с окнами, 2. Установка по п.1, о т л ич а ю щ а "я с я тем, что цилиндрическая перегородка вйполнена, преимущественно, из пластмассы.
