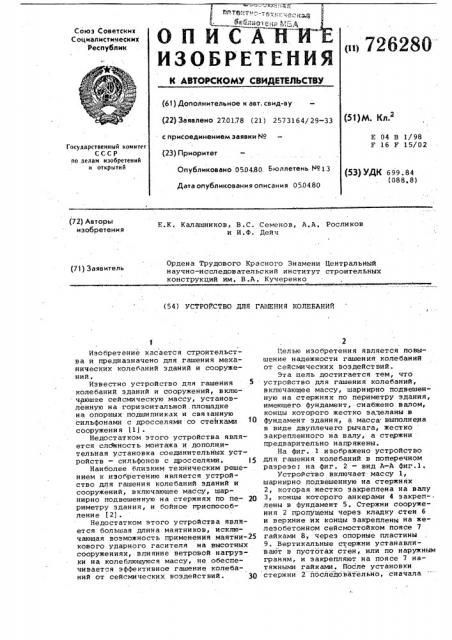

Изобретение касается строительства и предназначено для гашения механических колебаний зданий и сооружений.

Известно устройство для гашения .колебаний зданий и сооружений, включающее сейсмическую массу, установленную на горизонтальной. площадке на опорных подшипниках и связанную сильфонами с дросселями со стенками сооружения lli .

Недостатком этого устройства является слбжность монтажа и дополнительная установка соединительных устройств — сильфонов с дросселями. 15

Наиболее близким техническим решением к изобретению является устройство для гашения колебаний зданий и сооружений, включающее массу, шарнирно подвешенную на стержнях по пе- 20 риметру здания, и бойное приспособление (2) .

Недостатком этого у строй ств а является большая длина маятников, исключающая воэможность применения маятни-25 кового ударного гасителя на высотных сооружениях, вли яние ветровой нагрузкии на колеблющуюся массу, не обеспечивается эффективное гашение колебаний от сейсмических воздействий. $0

Целью изобретения является повышение надежности гашения колебаний от сейскыческих воздействий.

Эта цель достигается тем, что устройство для гашения колебаний, включающее массу, шарнирно подвешенную на стержнях по периметру здания, имеющего фундамент, снабжено валом, концы которого жестко заделаны в

Фундамент здания, а масса выполнена в виде двуплечего рычага, жестко закрепленного на валу, а стержни предварительно напряжены.

На фиг. 1 изображено устройство для гашения колебаний в поПеречном разрезе; на фиг. 2 — вид A-A Фиг.1.

Устройство включает массу 1, шарнирно подвешенную на стержнях

2, которая жестко закреплена на валу

3, концы которого анкерами 4 закреплены в фундамент 5. Стержни сооружения 2 пропущены через. кладку стен 6 и верхние их концы закреплены на железобетонном сейсмостойком поясе 7 гайками 8, через опорные пластины

9. Вертикальные стержни устанавливают в пустотах стен, или по наружным граням, и закрепляют на поясе 7 натяжными гайками. После установки стержни 2 "йоследовательно, сначала

3,726280 4 один i пoтoM другoй с помощью кратов напрягают заданным усилием, " пбсле чего их положение фиксируют гайками. При воздействии горйзбнтальной нагрузки вал 3 закручивается. Поскольку стержни 2, заведенные за плечй рычага 1, напряжены, то при возвратно-поступательных колебаниях зданий ббльшое количество энергии расходуется на деформацию вала 3 и стержней 2,"что уменьшает, амплитуду колебаний и повышает сейсмэстойкость здания.

Конструктивные параметры устройстваг длина и сечение, размеры мас сы, сечение стержней подбирают в за висимости от действующей нагрузки и типа здания.

Устройство монтйруют"iio периметру здания, в качестве стержней мбжет быть йсйользована "вертикальная арматура стен.

Устройство позволяет гасить колебания от сейсмических воздействий и может быть применено в зданиях высотой более 6 этажей, возводимых на участках сейсмичностью до 9 баллов.

Применение устройства позволяет уменьшить толщину несущих стен на

20-30% и повысить надежность конструкций При сейсмических воздействиях в 1,5-2 раза по сравнению с известнымм.

Формула изобретения

Устройство для гашения колебаний, включающее массу, шарнирно подве 0 щенную на стержнях по периметру здания, имеющего фундамент, о т л ич аю ще е с я тем, что, с целью повышения надежности гашения колебаний при сейсмических воздействиях, устройство снабжено валом, концы

1з "Которого жестко заделаны в фундамент . здания, а масса выполнена в виде двуЖ ече1 о рычаГа, жестко закрепленного на валу, а стержни предварительно напряжены.
