Реферат

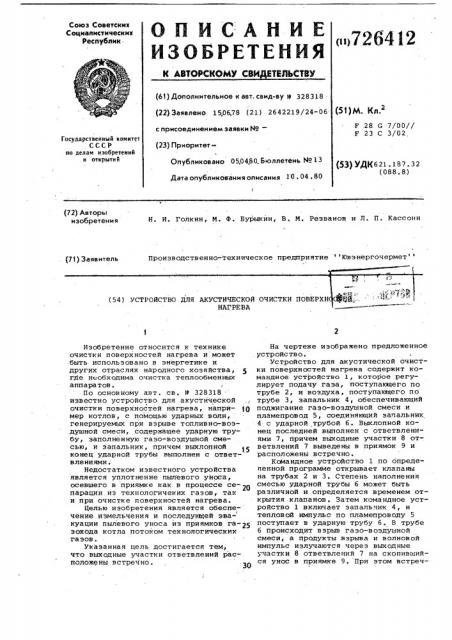

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву 9 328318 (22) Заявлено 150678 (21) 2642219/24-06

F 28 G 7/00//

F 23 С 3/02 с присоединением заявки Нов

Государственный комитет

СССР по делам изобретений и открыти и (23) ПриоритетОпубликовано 050480. Бюллетень М 13 (13) УДК621.187.32 (088.8) Дата опубликования описания 10. 04. 80 (72) Авторьt изобретения

Н. И. Голкин, М. Ф. Бурыкин, В. М. Резванов и Л. П. Касс они

Производственно- техническое предприятие Ювэнергочермет (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АКУСТИЧЕСКОЙ ОЧИСТКИ ПОВЕРХН

НАГРЕВА

Изобретение относится к технике очистки поверхностей нагрева И может быть использовано в энергетике и других отраслях народного хозяйства, 5 где необходима очистка теплообменных аппаратов.

По основному авт. св. Р 328318 известно устройство для акустической очистки поверхностей нагрева, например котлов, с помощью ударных волн, генерируемых при взрыве топливно-воздушной смеси, содержащее ударную трубу, заполненную газо-воздушной смесью, и запальник, причем выхлопной конец ударной трубы выполнен с ответ- влениями.

Недостатком известного устройства является уплотнение пылевого уноса, осевшего в приямке как. в процессе се- 20 парации иэ технологичеких газов, так и при очистке поверхностей нагрева.

Целью изобретения является обеспе-! чение измельчения и последующей эва.куации пылевого уноса иэ приямков га-25 зохода котла потоком технологических газов.

Указанная цель достигается тем, что выходные участки ответвлений расположены встречно. 30

На чертеже изображено предложенное устройство.

Устройство для акустической очистки поверхностей нагрева содержит командное устройство 1, которое регулирует подачу газа, поступающего по трубе 2, и воздуха, поступающего по трубе 3, запальник 4, обеспечивающий поджигание газо-воздушной смеси .и пламепровод 5, соединяющий запальник

4 с ударной трубой б. Выхлопной конец последней выполнен с ответвлениями 7, причем выходные участки 8 ответвлений 7 выведены в приямок 9 и расположены встречно.

Командное устройство 1 по определенной программе открывает клапаны на трубах 2 и 3. Степень наполнения смесью ударной трубы 6 может быть различной и определяется временем открытия клапанов. Затем командное устройство 1 включает запальник 4, и тепловой импульс по пламепроводу 5 поступает в ударную трубу б. В трубе б происходит взрыв газо-воздушной смеси, а продукты .взрыва и волновой импульс излучаются через выходные участки 8 ответвлений 7 на скопившийся унос в приямке 9. При этом встреч3 726412 4

Составитель С. Гудкова

Редактор 9 ° Смирягина Техред Ж.Кастелевич Корректор И.Муска

Заказ 615/25 Тираж 697 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 3-35, Раушская наб., д. 4/S

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 " ййми волнами йройзводигс я Интенсивное взрыхление и измельчение частиц уноса и эв .куация их из приямка 9 с потоком технологического газа.

Формула изобретения

Устройство для акустической очистKH поверхностей нагрева IIQ авт. cB..

9 328318, о т л и ч а ю щ е е с я тем, что, с целью обеспечения измельчения и последующей эвакуации пылево го уноса из нриямков газохода котла потоком технологических газов, выход ные участки ответвлений расположены встречно.
