Устройство для контроля за отбором пробы газа или жидкости

Устройство для контроля за отбором пробы газа или жидкости

Иллюстрации

Показать все

Реферат

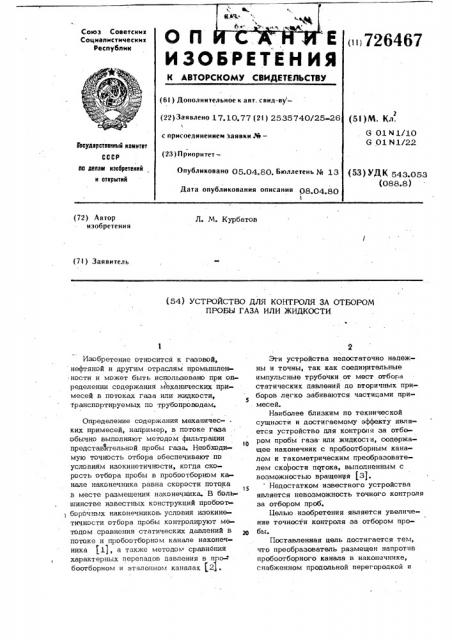

Союз Советских

Социалистических

Республик

О П

< 726467

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕДЬСТВУ (6I ) Дополнительное к авт. свил-ву (22) Заявлено 17,10.77 (2I ) 2535740/25-26

1 (5! )М. Кл.

G 01 é1/10

G 01 N1/22 с присоединением заявки Ж— (23) П риоритетГосударственный комитет (53) УДК 543.053 (088.8) по делам иэооретеиий и открытий

Опубликовано 05.04.80. Бюллетень % 13

Дата опубликования описания 08,p4 Sp

1 (72) Автор изобретения

Л. М. Курбатов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЗА ОТБОРОМ

ПРОБЫ ГАЗА ИЛИ ЖИДКОСТИ

Изобретение относится к газовой, нефтяной и другим отраслям промышленности и может быть исполы овано при определении содержания механических примесей в потоках газа или жидкости, 5 транспортируемых по трубопроводам.

Определение содержания механичес- ° ких примесей, например, в потоке газа обычно выполняют методом фильтрации

10 представительной пробы газа. Необходимую точность отбора обеспечивают по условиям изокинетичности, когда скорость отбора пробы в пробоотборном канале наконечника равна скорости потока

15 в месте размещения наконечника. В большинстве известных конструкций пробоот

1 борочных наконечников условия изокинетичности отбора пробы контролируют методом сравнения статических давлений в потоке и пробоотборном канале наконечника jlj, а также методом сравнения характерных перепадов давления в пробоотборном и эталонном каналах (2j.

Эти устройства недостаточно нацежны и точны, так как соеди1)ительные импульсные трубочки от мест отбора статических давлений до вторичных приборов легко забиваются частицами примесей.

Наиболее близким по технической сущности и достигаемому эффекту является устройство для контроля за отбором пробы газа или жидкости, содержащее наконечник с пробоотборным каналом и тахометрическим преобразователем скорости потока, выполненным с возможностью вращения (3).

Недостатком известного устройства является невозможность точного контроля за отбором проб.

Целью .изобретения является увеличение точности контроля за отбором пробы.

Поставленная цель достигается тем, что преобразователь размещен напротив пробоотборного канала в наконечнике, снабженном продольной перегородкой и

72 выполненном с дополнительным каналом, соединенным с трубопроводом, причем плоскость вращения тахометрического преобразователя скорости и плоскость размещения пробоотборного -канала параллельны.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - наконечник; на фиг. 3 - разрез А-А фиг. 1.

Пробоотборная трубка 1 содержит на« конечник 2 с пробоотборным каналом 3, тахометрическим преобразователем 4 скорости потока, который установлен в кольцевой полости 5 наконечника на подшипниках 6, и электромагнитный датчик тахометрического преобразователя 7.

Полость 5 сообщена с полостью трубопровода тангенциальным эталонным каналом 8 и изолирована от пробоотборного канала перегородкой 9. Плоскость вра« щения тахометрического преобразователя и плоскость расположения пробоотборного канала йараллельны, а входные отверстия лробоотборного и эталонного каналов наконечника расположены рядом и на одинаковом расстоянии от стенки или оси трубопровода 10, что повышает точность контроля за изокинетичностью от бора в потоках с поперечным" градиентом скорости при минимальном лобовом сопротивлении наконечника.

Работа устройства осуществляется следующим образом.

Йля отбора пробы газа или жидкости пробоотборную трубку 1 вводят в трубопровод через шлюзовое устройство, и входное отверстие пробоотборочного канала 3 устанавливают навстречу потока.

Часть потока беспрепятственно проходит по эталонному каналу 8, вращая тахомет» рический преобразователь 4 и генерируя электрический сигнал в датчике тахометрического преобразователя 7 скорости по тока, причем величина сигнала пропорциональна скорости потока., При отборе про бы, например, для определения содержания в газе твердых примесей пробоотбор6467 4 ный канал соединяют с расположенными вне трубопровода 10 фильтром, тахометрическим расходомером и регулятором скорости отбора пробы одного из известных типов. Изокинетичность отбора пробы обеспечивают с помощью сопоставления сигналов .от тахометрических преобразователей скорости потока, расходомера и вторичного воздействия на регу1О лятор скорости отбора. для определения среднего содержания механических примесей пробу отбирают из нескольких точек поперечного сечения трубопровода, а пробоотборную трубку снабжают механизмом перемещения.

Формула изобретения

1. Устройство для контроля за отбором пробы газа или жидкости из трубопровода, содержащее наконечник с пробоотборным каналом и тахометрический преобразователь скорости потока, установленньй с возможностью вращения, о т л и ч а ю щ е е с я тем, что, с цельюпо-; вышения точностй контроля, преобразователь размещен напротив пробоотборного канала в наконечнике, снабженном . продольной перегородкой и выполненном с дополнит эпьным каналом, соединенным с трубопроводом..

2. Устройство по п. 1, о т л ич а ю щ е. е с я тем, что плоскость вращения тахометрического преобразователя скорости параллельна плоскости размещения пробоотборного канала.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 1381137, кл. G 01 г4 1/22, 1963.

2. Патент США ¹ 3866475

45 кл. 73-428, 5, 1975.

3. Патент Англии ¹ 1442538, кл. G 1 Ь, 1976 (прототип).

726467

Фиг 1

А-А

Фиг.2

/ Составитель Л. Горяйнова

Редактор Л. Курасова Техред М. Келемеш Корректор O. Ковинская

Заказ 647/34 Тйраж 1019 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4
