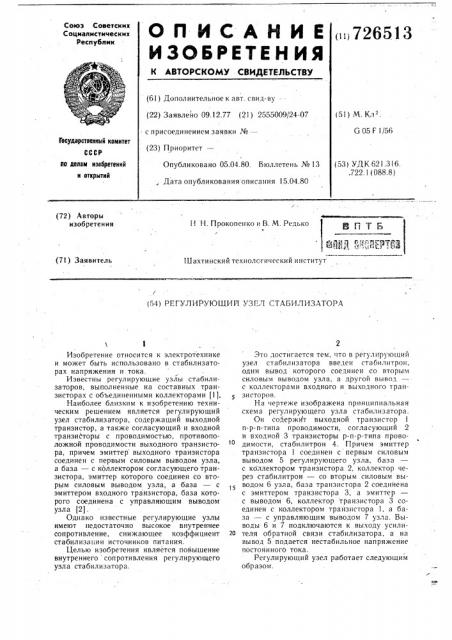

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву —(22) Заявлено 09.12.77 (21) 2555009/24-07

151) М. Кл . с присоединением заявки №вЂ”

G 05 F 1/56

Государстееинмй комитет (23) Приоритет—

Опубликовано 05.04.80. Бюллетень № 13, Дата опубликования описания 15.04.80 до делам изобретений и открытий (53 } УД К 621.316. .722. 1 (088.8) (72) Авторы изобретения

i» H. Прокопенко и В. М. Редько

@1 N1;I п g (71) Заявитель

Шахтинский технолсгический институт

/ (54) РЕГУЛИРУ)ОЩИИ УЗЕЛ СТАБИЛИЗАТОРА

Изобретение относится к электротехнике и может быть использовано в стабилизаторах напряжения и тока.

Известны регулирующие узлы стабилизаторов, выполненные на составных транзисторах с объединенными коллекторами (1).

Наиболее близким к изобретению техническим решением является регулирующий узел стабилизатора, содержащий выходной транзистор, а также согласующий и входной транзисторы с проводимостью, противоположной проводимости выходного транзистора, причем эмиттер выходного транзистора соединен с первым силовым выводом узла, а база — с коллектором согласующего транзистора, эмиттер которого соединен со вторым силовым выводом узла, а база — с эмиттером входного транзистора, база которого соединена с управляющим выводом узла (2) .

Однако известные регулирующие узлы имеют недостаточно высокое внутреннее сопротивление, снижающее коэффициент стабилизации источников питания.

Целью изобретения является повышение внутреннего сопротивления регулирующего узла стабилизатора.

Это достигается тем, что в регулирующий узел стабилизатора введеY. стабилитрон, один вывод которого соединен со вторым силовым выводом узла, а другой вывод с коллекторами входного и выходного транзисторов.

На чертеже изображена принципиальная схема регулирующего узла стабилизатора.

Он содержйт выходной транзистор 1 п-р-и-типа проводимости, согласующий 2 и входной 3 транзисторы р-и-р-типа проводимости, стабилитрон 4. Причем эмиттер транзистора 1 соединен с первым силовым выводом 5 регулирующего узла, база с коллектором транзистора 2, коллектор через стабилитрон — со вторым силовым выводом 6 узла, база транзистора 2 соединена с эмиттером транзистора 3, а эмиттер с выводом 6, коллектор транзистора 3 соединен с коллектором транзистора 1, а база — с управляющим выводом 7 узла. Выводы 6 и 7 подключаются к выходу усили20 теля обратной связи стабилизатора, а на вывод 5 подается нестабильное напряжение постоянного тока.

Регулирующий узел работает следующим образом.

При изменении напряжения на регулирующем узле будут изменяться напряжения на коллекторных переходах транзисторов 1 и 2, что приведет к изменению их коллекторных токов. Причем ток регулирующего узла будет зависеть только от токов транзисторов 1 и 2 и не будет зависеть от тока входного транзистора 3, который при изменении напряжения на регулирующем узле не будет изменяться, так как напряжение на его коллекторном переходе поддерживается неизменным стабилитроном 4. Это позволяет уменьшить проводимость регулирующего узла, что равносильно увеличению выходного сопротивления регулирующего узла.

Формула изобретения

Регулирующий узел стабилизатора, содержащий выходной -транзистор, а также согласующий и входной транзисторы с про1

726513

4 водимостью, противоположной проводимости выходного транзистора, причем эмиттер выходного транзистора соединен с первым силовым выводом узла, а база — с коллектором согласующего транзистора, эмиттер которого соединен со вторым силовым выводом узла, а база — с эмиттером входного транзистора, база которого соединена с управляющим выводом узла, отличающийся тем, что, с целью повышения внутреннего сопротивления регулирующего узла, в него тй введен стабилитрон, один вывод которого соединен со вторым силовым выводом узла, а другой вывод — с коллекторами входного и выходного транзисторов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 529451, кл. G 05 F 1/56, 1976.

2. Авторское свидетельство СССР № 502378, кл. G 05 F 1/56, 1976 (прототип).
