Устройство для отображения информации на экране электроннолучевой трубки

Устройство для отображения информации на экране электроннолучевой трубки

Иллюстрации

Показать все

Реферат

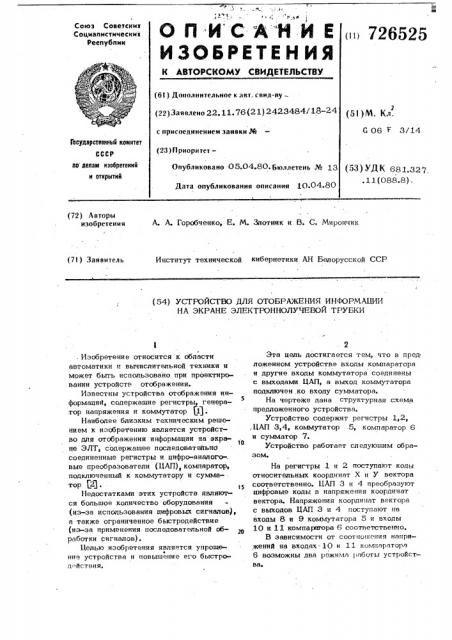

ОП ИКАНИЕ

ИЗОБРЕТЕН Ия

Союз Советских

Социалистических

Республик нп 726525

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Зая влено 22. 11. 76 {2 1) 2423484/18-24 (51)М. Кл.

С 06 3/14 с присоединением заявки М

Гооударстееинык коттет (23) Приоритет—

Опубликовано 05.04.80. Бюллетень № 13 до делам изобретений и открытий (53) УДК 681.327, . 11(088.8».

Дата опубликования описания 10.04.80 I (72) Авторы изобретения г

А. А. Горобченко, Е. М. Злотник и В. С. Мирончик (7() Заявитель

Институт технической кибернетики АН Белорусской CCP

{54) УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ

НА ЭКРАНЕ ЭЛЕКТРОННОЛУЧЕВОЙ ТРУБКИ

l . Изобретение относится к области автоматики н вычислительной техники и может бьггь использовано при проектировании устройств отображения.

Известны устройства отображения информаций, содержащие регистры, генераS .тор напряжения и коммутатор 1).

Наиболее близким техническим решением к изобретению является устройс1 во для отображения информации на экране ЭЛТ, содержащее последоватеттьнст соединенные регистры и цифро-аналого-. вые преобразователи {UATI), компаратор, подключенный к коммутатору и сумматор 12).

Недостатками этих устройств являются большое количество оборудования (из-за использования цифровых сигналов), а также ограниченное быстродействие

{из-за применения последовательной обработки сигналов).

Целью изобретения является упрощение устройства и повышение его быстрои йствия.

Эта цель достигается тем, что в пред ложенном устройстве входы компаратора и другие входы коммутатора соединены с выходами UAf1 а выход коммутатора подключен ко входу сумматора.

На чертеже дана структурная схема предложенного устройства.

Устройство содержит регистры 1,2,,.ЦАП 3,4, коммутатор .5, компаратор 6 и сумматор 7.

Устройство работает следующим образом.

На регистры 1 и 2 поступают коды относительных координат Х и У вектора соответственно. ЦАП 3 н 4 преобразуют цифровые коды в напряжения координат вектора. Напряжения координат вектора с выходов ЦАП 3 и 4 поступают на входы 8 и 9 коммутатора 5 и входы

10 и 11 компарнгора 6 соотнетственно.

B зависимости от соотношения напряжений на входах 10 и 1 1 компаратора б возможны два режима работы устройства.

726525 . пропорционально относительным координатам Х и У вектора.

Режим 1, Вектор отображения в первом октанте, т.е. Х У. B этом режиме

Йапряжение на входе 10 равно или больше напряжения на входе 11 компарато-. ра 6. Компаратор вырабатывает единичный и нулевой сигналы, которые поступают

Йа управляюшие входы 12 и 13 коммутатора 5. Сигналы на входах 12 и 13 управляют подключением входов коммутатора 5 к соответствуюшим входам сумматора 7.

Сумматор 7 осушествляет алгебраическое суммирование входных напряжений.

Выходное напряжение сумматора: пропор. ционально относительным координатам

Х и У вектора.

Режим 2. Вектор отображается во втором октанте, т.е. Х< У. В этом режиме напряжение на входе 10 меньше напряжения на входе 11 компаратора 6.

2О

Компаратор вырабатывает нулевой и единичный сигналы, которые поступают на входы 12 и 13 коммутатора 5.

Сигналы на входах этих управляют под-. ключением входов коммутатора 5 к соответствуюшим входам сумматора 7.

Сумматор 7 осушествляет алгебраическое суммирование входных напряже,ний. Выходное напряжение сумматора

Формула изобретения

Устройство для отображения информации на экране электроннолучевой трубки, содержащее йоследовательно соединенные регистры и цифро-аналоговые преобразователи, компаратор, подключенный к коммутатору, сумматор, о т л и ч а юш е е с я тем, что, с целью упрошения и повышения быстродействия устройства, входы компаратора и другие входы коммутатора соединены с выходами цифроаналоговых преобразователей, а выход коммутатора подключен ко входу сумматора.

Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании

М 1327414, кл. (j 06 F 3/14 (Н4Т), опубл. 1974.

2. Патент США M 3638214, кл. С1 06 Р 3/14 (340-324), опубл.

1S74.
