Реферат

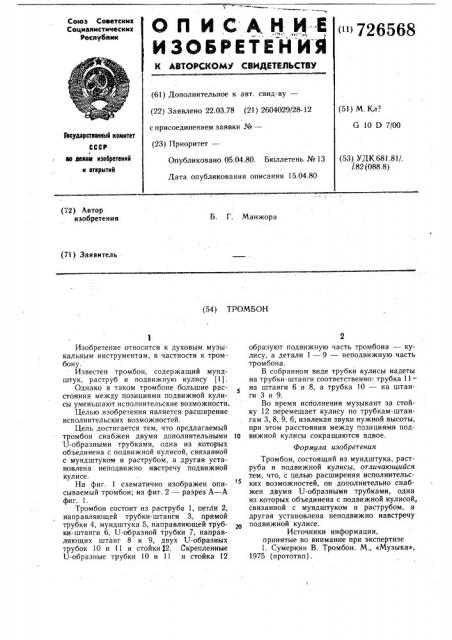

О П И » A. Н" Ж"5 < >726568 изовеитинйМ

Союз Соеетскин

Сощкалксткческкн

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.03.78 (21) 2604029/28-12 (51) M. л, с присоединением заявки №вЂ”

G 10 D 7/00

Генуддрственнмй квинтет (23) Приоритет—

СССР

1 на днннм нзойретеннй н етнрмтнй

Опубликовано 05.04.80. Бюллетень № 13 (53) УДК 681.81/.

/.82 (088.8) Дата опубликования описания 15.04.80 (72) Автор изобретения

Б. Г. Манжора (71) Заявитель (54) ТРОМБОН

Изобретение относится к духовым музыкальным инструментам, в частности к тромбону.

Известен тромбон, содержащий мундштук, раструб и подвижную кулису (1).

Однако в таком тромбоне большие расстояния между позициями подвижной кулисы уменьшают исполнительские возможности.

Целью изобретения является расширение исполнительских возможностей.

Цель достигается тем, что предлагаемый тромбон снабжен двумя дополнительными

U-образными трубками, одна из которых объединена с подвижной кулисой, связанной с мундштуком и раструбом, а другая установлена неподвижно настречу подвижной кулисе.

На фиг. 1 схематично изображен описываемый тромбон; на фиг. 2 — разрез А — А фиг. 1.

Тромбон состоит из раструба 1, петЛи 2, направляющей трубки-штанги 3, прямой трубки 4, мундштука 5, направляющей трубки-штанги 6, U-образной трубки 7, направляющих штанг 8 и 9, двух U-образных трубок 10 и 11 и стойки 12. Скрепленные

U-образные трубки 10 и 11 и стойка 12

2 образуют подвижну|о часть тромбона — кулису, а детали 1 — 9 — неподвижную часть тромбона.

В собранном виде трубки кулисы надеты на трубки-штанги соответственно: трубка 11— на штанги 6 и 8, а трубка 10 — на штангиЗи9.

Во время исполнения музыкант за стойку 12 перемещает кулису по трубкам-штангам 3, 8, 9, 6, извлекая звуки нужной высоты, при этом расстояния между позициями под1G вижной кулисы сокращаются вдвое.

Формула изобретения

Тромбон, состоящий из мундштука, раструба и подвижной кулисы, отличающийся тем, что, с целью расширения исполнительских возможностей, он дополнительно снабжен двумя U-образными трубками, одна из которых объединена с подвижной кулисой, связанной с мундштуком и раструбом, а другая установлена неподвижно навстречу подвижной кулисе.

Источники информации, принятые во внимание при экспертизе

1. Сумеркин В. Тромбон. М., «Музыка», 1975 (прототип) .

726568

Редактор Л. Волкова

Заказ 659/37 (:оставнтель В. Буланов

Teipi.д К. Шуфрнч Корректор В. Ьутяга

Тираж 428 Подиисное

ЦНИ И ПИ Государственного комитета СССР по делам изобретений и открытий

313035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП кПатент>, г. Ужгород, ул. Проектная, 4
