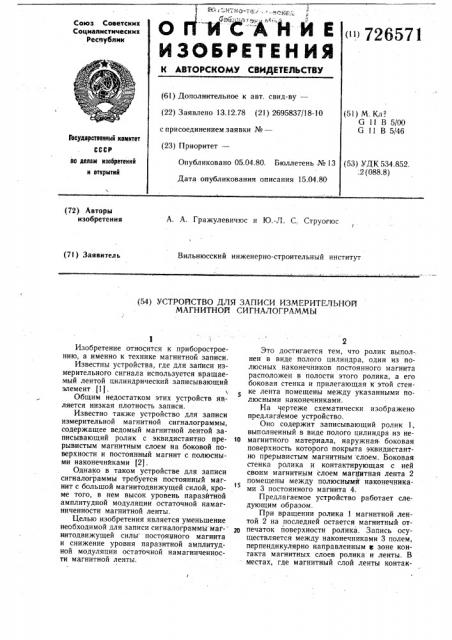

Реферат



И Е

ИЗОБЬЕТЕ Ы ИЯ

< 726571

Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.12.78 (21) 269583?/18-10 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл

G 11 В 5/00

G 11 В 5/46

Государствеииый комитет

СССР по делам иэобретеиий и открытий

Опубликовано 05.04.80. Бюллетень № 13 (53) УДК 534.852.

;2 (088.8) Дата опубликования описания 15.04.80 (72) Авторы изобретения

А. А. Гражулевичюс и Ю.-Л. С. Струогюс (71) Заявитель

Вильнюсский инженерно-строительный институт (54) УСТРОЙСТВО ДЛЯ ЗАПИСИ ИЗМЕРИТЕЛЬНОЙ

МАГНИТНОЙ СИГНАЛОГРАММЫ

Изобретение относится к приборостроению, а именно к технике магнитной записи.

Известны устройства, где для записи измерительного сигнала используется вращаемый лентой цилиндрический записывающий элемент (1) .

Общим недостатком этих устройств является низкая плотность записи.

Известно также устройство для записи измерительной магнитной сигналограммы, содержащее ведомый магнитной лентой записывающий ролик с эквидистантно пре- 10 рывистым магнитным слоем на боковой поверхности и постоянный магнит с полюсными наконечнйками (2).

Однако в таком устройстве для записи сигналограммы требуется постоянный магнит с большой магнитодвижущей силой, кроме того, в нем высок уровень паразйтной амплитудной модуляции остаточной намагниченности магнитной ленты.

Целью изобретения является уменьшение необходимой для записи сигналограммы маг- 2о нитодвижущей силы постоянного магнита и снижение уровня паразиткой амплитудной модуляции остаточной намагниченности магнитной ленты.

Это достигается тем, что ролик выпол-, нен в виде полого цилиндра, один из полюсных наконечников постоянного магнита расположен в полости этого ролика, а его боковая стенка и прилегающая к этой стенке лента помещены между указанными полюсными наконечниками.

На чертеже схематически изображено предлагаемое устройство.

Оно содержит записывающий ролик 1, выполненный в виде полого цилиндра из немагнитного материала, наружная. боковая поверхность которого покрыта эквидистантно прерывистым магнитным слоем. Боковая стенка ролика и контактирующая с ней своим магнитным слоем магнитная лента 2 помещены между полюснымй наконечниками 3 постоянного магнита 4.

Предлагаемое устройство работает следующим образом.

При вращении ролика 1 магнитной лентой 2 на последней остается магнитный отпечаток поверхности ролика. Запись осуществляется между наконечниками 3 полем, перпендикулярно направленным в зоне контакта магнитных слоев ролика и ленты. В местах, где магнитный слой ленты контак726571

Формула изобретения

Составитель Н. Балбашова. Техред K. Шуфрнч Корректор Е. Панн

Тирам 662 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

119096, Москва, Ж вЂ” 35, Раушскаи наб., д. 4/б

4нлнал ППП <Патент>, г. Ужгород, ул. Проектиан, 4

Редактор Т. Клюкнна

Заказ 660/97

3 тирует с магнитным слоем ролика, магнитные силовые линии сгущаются, и происходит запись магнитной метки. В промежутках между магнитными полосками ролика магнитное сопротивление больше, магнитная индукция меньше и намагничивание ленты происходит в меньшей степени.

Таким образом, сущность записи заключается в пространственном перераспределении постоянного магнитного поля над магнитным слоем ленты.

Использование поперечного магнитного поля позволяет уменьшить воздушный зазор магнитной системы, поэтому постоянный магнит может обладать меньшей магнитодвижущей силой, причем более полно используется его магнитный поток.

При радиальном биении ролика контактирующие магнитные слои ролика и ленты колеблются вдоль магнитных силовых линий, поэтому напряженность и индукция магнитного поля практически не меняются, в

: результате чего уменьшается паразитная амплитудная модуляция остаточной намагниченности ленты, Кроме того, полый записывающий ролик обладает меньшим моментом инерций, что уменьшает возможность динамического проскальзывания ленты.

Устройство для записи извгерительной магнитной сигналограммы, содержащее ведомый магнитной лентой записывающий ролик с эквидистантно прерывистым магнитным слоем на боковой поверхности и постоянный магнит с полюсными наконечниками, отличающееся тем, что, с целью уменьшения необходимой для записи сигналограммы магнитодвижущей силы постоянного магни10 та и снижения уровня паразитной амплитудной модуляции остаточной намагниченности магнитной ленты, ролик выполнен в виде полого цилиндра, один из полюсных наконечников постоянного магнита расположен в полости этого ролика, а его боковая стенка и прилегающая к этой стенке лента помещены между указанными полюсными наконечниками.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ № 1115128, кл. 57 а,67, 1960.

2. Авторское свидетельство СССР № 466539, кл. G 11 В 5/00, 03.07.75 (прототип),
