Устройство для автоматической регулировки тока луча считывания электронно-лучевой трубки

Устройство для автоматической регулировки тока луча считывания электронно-лучевой трубки

Иллюстрации

Показать все

Реферат

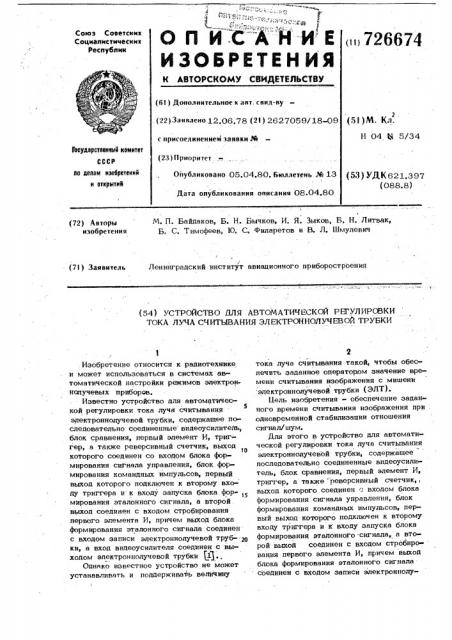

ОП ИСАЙИ"Е

Союз Советскик

Социалистические

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт.сякд-ву (22) Заявлено 12,06,78 {21) 2627059/18-09 (5! )М. Кл. с присоелинением заявки ¹

Н 04 Q 5/34

Государстеенный комитет

СССР (23) Приоритет

Опубликовано 05.04.80. Бюллетень ¹ 13 но делам изобретений и открытий (53) УД К 62 1.397 (088.8) Дата опубликования описания 08.04.80

М. П. Байдаков, Б. Н. Бычков, И, Я. Зыков, Б. Н, Литвак, Б. С. Тимофеев, Ю, С. Филаретов и В. Л. Шмулевич (72) Авторы изобретения

Ленинградский институт авиационного приборостроения (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКИ

ТОКА ЛУЧА СЧИТЫВАНИЯ ЭЛЕКТРОННОЛУЧЕВОЙ ТРУБКИ

Изобретение относится к радиотехнике и может использоваться в системах автоматической настройки режимов электроннолучевых приборов.

Известно устройство для автоматической регулировки тока луча считывания электроннолучевой трубки, содержащее последовательно соединенные видеоусилитель, блок сравнения, первый элемент И, триггер, а также реверсивный счетчик, выход

10 которого соединен со входом блока формирования сигнала управления, блок формирования командных импульсов, первый выход которого подключен к второму входу триггера и к sxolly запуска блока фор» 15 мирования эталонного сигнала, а второй . выход соединен с входом стробирования первого элемента И, причем выход блока формирования эталонного сигнала соединен с входом записи электроннолучевой труб- 2О ки, а вход видеоусилителя соединен с выходом электроннолучевой трубки

Однако известное устройство не может устанавливать и поддерживать величину тока луча считывания такой, чтобы обеспечить заданное оператором значение времени считывания изображения с мишени электроннолучевой трубки (ЭЛТ).

Цель изобретения - обеспечение заданного времени считывания иэображения при одновременной стабилизации отношения сигнал/шум.

Для этого в устройство для автоматической регулировки тока луча считывания электроннолучевой трубки, содержащее последовательно соединенные видеоусилитель, блок сравнения, первый элемент И, триггер, а также "реверсивный счетчик,, выход которого соединен с входом блока формирования сигнала управления, блок формирования командных импульсов, первый выход которого подключен к второму входу триггера и к входу запуска блока формирования эталонного сигнала, а второй Bblxog соединен с входом стробирования первого элемента И, причем выход блока формирования эталонного сигнала соединен с входом записи электроннолу3 72667 чевой трубки, а вход видеоусилителя соединен с выходом электроннолучевой трубки, введены второй элемент И, блок задания времени считывания> дискриминатор, последовательно соединенные блок выделения сйгнала шума, усилитель сигнала шума" и детектор сигнала шума, при этом вйход-видеоусилителя соединен с входом блока выделения сигнала шума, а выход детектора сигнала шума соединен с вто- 10 рым входом блока сравнения, выход триггера соединен с первым вхоДом дискрими- . натора, второй вход которого соединен с выходом блока задания времени считывания, а первый выход дискриминатора сое- 15 динен с первым входом второго элемента

И, второй вход которого соединен с выходом тактовых импульсов блока формирования командных импульсов, а выход второго элемента И соединен со счетным вхо - 20 дом реверсивного счетчика, управляющий вход которого соединен с вторым выходом дискриминатора, причем выход блока формирования сигнала управления соединен с входом регулировки тока луча считывания электроннолучевой трубки, а вход блока задания времени считывания соединен с первым выходом блока формирования командных импульсов.

На чертеже приведена структурная элек- 0 трическая схема предложенного устройства.

Устройство для автоматический регулировки тока луча считывания электроннолучевой трубки содержит ЭЛТ 1, видеоусилитель 2, блок 3 сравнения, блок 4 35 выделения сигнала шума, усилитель 5 сигнала шума, детектор 6 сигнала шума, первый элемент И 7, триггер 8, дискриминатор 9, реверсивный счетчик 10, блок 11 формирования сигнала управлений, блок 12 40 формирования командных импульсов, второй элемент И 13, блок 14 формирования эталонного сигнала, блок 15 задания времени считывания.

Кроме того, блок 12 формирования ко- 4> мандных импульсов состоит из формирователя 16 стробов и синхронизатора 17.

Устройство работает следуюшим образом.

$0

С выхода блока 12 поступает импульс запуска на блок 14 формирования эталонного сигнала. Калиброванные по амплитуде импульсы с выхода блока 14 формирования эталонного сигнала подаются на вход за- ss писи электроннолучевой трубки 1. Вйдеосигнал с выхода электроннолучевой трубки 1 поступает нв вход видеоусилителя 2, Усиленный сигнал с выхода видеоусилите-, 4 4. ля 2 подается на первый вход блока 3 сравнения и на вход блока 4 выделения шума. Шум, отделенный от сигнала, усиливается усилителем 5 и поступает на вход детектора 6 шума. Детектор 6 шума формирует напряжение, пропорциональное эффективному значению шума, которое пода-. ется на второй вход блока 3 сравнения.

Блок 3 сравнения предназначен для сравнения амплитуды усиленного выходного сигнала электроннолучевой трубки 1 с уровнем, пропорциональным эффективному значению шума. Если амплитуда сигнала превышает эффективное значение шума, то на выходе блока 3 сравнения формируется уровень логического нуля, в противном случае формируется уровень логической единицы. Бинарно-квантованный сигнал с выхода блока 3 сравнения поступает На вход первого элемента И 7, На другой вход первого элемента И 7 с выхода формирователя 16 стробов блока 12 подается строб для временной селекции бинарноквантованного эталонного сигнала, С выхода первого элемента И 7 бинарно-квантованный эталонный сигнал поступает на первый вход триггера 8. На второй вход триггера 8 подается импульс запуска с синхронизатора 17 блока 12, который устанавливает на выходе триггера 8 исходный уровень логической единицы. При многократном считывании каждое считывание частично стирает потенциальный рельеф от эталонпого сигнала с мишени электроннолучевой трубки 1. Поскольку выходной сигнал зависит от глубины считываемого потенциального рельефа, то при многократном считывании видеосигнал от эталонного сигнала уменьшается при увеличении числа считывания, причем скорость этого уменьшения пропорциональна величине тока луча считывания. В момент времени, когда спадаюший при. многократном считывании эталонный сигнал на выходе видеоусилителя 2 станет равным по амплитуде эффективному значению шума выходного сигнала электроннолучевой трубки, на выходе первого элемента И 7 бинарно-квантованный эталонный сигнал принимает значение логической единицы и устанавливает на выходе триггера 8 уровень логического нуля. Таким образом, на выходе триггера

8 формируется положительный импульс, длительность которого равна действительному времени считывания при данной вели чине тока луча считывания. Положительный импульс с триггера 8 подается на первый вход дискриминатора 9. На второй вход дискриминатора 9 поступает положи»

Устройство для автоматической регулировки тока луча считывания электроннолучевой трубки, содержащее последовательно соединенные видеоусилитель, блок сравнения, первый элемент И, триггер, а также реверсивный счетчик, выход которого соединен с входом блока формирования сигнала управления, блок формирования командных импульсов, первый выход которого подключен к второму входу триггера и к входу запуска блока формирования эталонного сигнала, а второй выход coe- : динен с входом стробирования первого элемента И, причем выход блока формирования эталонного сигнала соединен с входом записи электроннолучевой трубки, а вход видеоусилителя соединен с выходом электроннолучевой трубки, о т л и ч аю ш е е с я тем, что, с целью обеспечения заданного времени считывания изображения при одновременной стабилизации отношения сигнал/шум, введены второй элемент И, блок задания времени считывания, дискриминатор, последовательно соединенные блок выделения сигнала шума, усилитель сигнала шума и детектор сигнала шума, при этом выход видеоусилителя соединен с входом блока выделения сигнала шума, а выход детектора сигнала шума соединен с вторым входом блока сравнения, выход триггера соединен с первым входом дискриминатора, второй вход которого соединен с выходом блока задания времени считывания, а первый выход дискриминатора соединен с первым входом второго элемента И, второй вход которого соедийен с выходом тактовых импульсов блока формирования командных импульсов, а выход второго элемента И соединен со

;счетным входом реверсивного счетчика, управляющий вход которого соединен с вторым выходом дискриминатора, причем. 5 7266 тельный импульс, формируемый блоком 15 задания времени считывания в момент прихода на его вход импульсов запуска с синхронизатора 17. Блок 15 задания времени считывания формирует импульс, дли- 5 тельность которого равна заданному времени считывания, Дискриминатор 9 сравнивает действительное время считывания с заданным временем считывания, выраженных в длительностях импульсов, поступаю-1О ших на его входы. На первом вьиоде . дискриминатора 9 формируется импульс, длительность которого равна модулю сигнала ошибки (модуль разности действительного времени считывания и заданного вре15 мени считывания). На втором выходе дискриминатора 9 формируется потенциал, соответствующий уровню логического нуля или логической единицы в зависимост от знака сигнала ошибки. Импульс модуля сигнала ошибки с первого выхода дискриминатора 9 поступает на первый вход второго элемента И 13, на второй вход которой поступают тактовые импульсы с выхода син25 ,хронизатора 17. Тактовые импульсы, чис- ло которых пропорционально длительности,, импульса модуля сигнала ошибки, подаются на счетный вход реверсивного счетчика 10. .На управляющий вход реверсивногосчетчика

10 поступает потенциал со второго выхода

:дискриминатора 9, значение которого свидетельствует о знаке рассогласования действительного времени считывания относительно заданного времени считывания изображения. Тактовые импульсы с выхода вто35 рого элемента И 13 суммируются или вычитаются реверсивным счетчиком 10 в зависимости от значения потенциала на его управляющем входе. Таким образом,,40 реверсивный счетчик 10 вырабатывает в цифровом виде управляющий сигнал, величина и знак изменения которого определяются величиной и знаком сигнала ошибки, С выхода реверсивного счетчика 10 управ-4 ляюший сигнал в цифровой форме поступает на вход блока 11, который вырабатывает сигнал, поступающий на управляющий электрод прожектора считывания электроннолучевой трубки 1 и обеспечивающий необходимое изменение тока луча считывания, )цикл работы предлагаемого устройства задается частотой следования импульсов запуска, вырабатываемых синхронизатором

17.

Устройство автоматически обеспечивает заданное оператором время считывания изображения с мишени электроннолучевой

7ф 6 ! трубки 1 путем измерения действительного время считывания эталонного сигнала, сравнеййя его с заданным (заказанным) временем считывания и выработки по результату этого сравнения управляющего величиной тока считывающего луча сигнала. Применение предложенного устройства устраняет субъективные ошибки оператора, позволяет сократить время выхода аппаратуры на рабочий режим и поддерживать заданный режим в течение всего времени работы аппаратуры.

Формула изобретения

726674 выход блока формирования сигнала уупрм пения "соединен с входом регулировки тока луча считывания электроннолучевой трубки, а вход блока задания времени считывания соединен.с первым выходом блока формированйя командных импульсов.

Источники информации, принятые во внимание при экспертизе

1. Л вт орское свидетель ст во СССР по заявке № 2478451/18-09, кл. Н 04 М 5/34, 1977.
