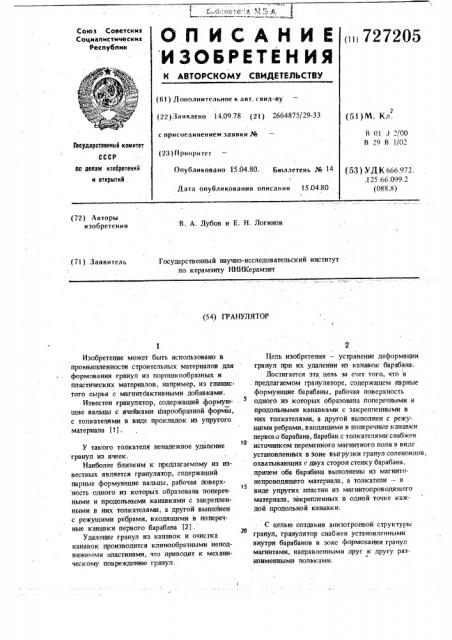

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскин

Социалисткческик

Республик (ii 727205 (61 ) Дополнительное к а вт. гнид-ву . (22) Заявлено 14.09.78 (21) 2664875/29-33 (51)М. Кл. с присоедииенисем заявки №

В 01 .1 /00

В 29 В 1/02

Государстввнный комитет (28) Приоритет

Опубликовано 15.04.80. Бюллетень № 14

Дата опубликования описания 15.04.80 ло делам изобретений и открытий (53) УД К 666.972.,1 25:66.099.2 (088.8) (72) Авторы изобретения

В. А, Дубов и Е. Н. Логинов

Государственный научно-исследовательский институт по керамзиту НИИКерамзит (71) Заявитель (54) ГРАНУЛЯТОР

Изобретение может быть использовано в промышленности строительных материалов для формования гранул из порошкообразных и пластических материалов, например, из глинистого сырья с магнитбактивными добавками.

Известен гранулятор, содержащий формующие вальцы с ячейками шарообразной формы, с .толкателями в виде прокладок из упругого материала (1).

У такого толкателя ненадежное удаление гранул из ячеек.

Наиболее близким к предлагаемому из известных является гранулятор, содержащий парные формующие вальцы, рабочая поверхность одного из которых образована поперечными и продольными канавками с закрепленными в них толкателями, а другой выполнен с режущими ребрами, входящими в поперечные канавки первого барабана (2).

Удаление гранул из канавок и очистка канавок производится клинообразными неподвижными пластинами, что приводит к механическому повреждению гранул.

Цель изобретения — устранение деформации гранул при их удалении из канавок барабана.

Достигается эта цель за с.ет того, что в . предлагаемом грануляторе, содержащем парные формующие барабаны, рабочая поверхность одного из которых образована поперечными и продольными канавками с закрепленными в них толкателями, а другой выполнен с режущими ребрами, входящими в поперечные канавки первого барабана, барабан с толкателями снабжен

10 источником переменного магнитного поля в виде установленных в зоне выгрузки гранул соленоидов, охватывающих г двух сторон стенку барабана, причем оба барабана выполнены из магнитонепроводящего материала, а толкатели — в

)5 виде упругих пластин из магнитопроводящсго материала, закрепленных в одной точке каждой продольной канавки.

С целью создаьия анизотропной структуры

20 гранул, гранулятор снабжен установленными внутри барабанов в зоне формования гранул магнитами, направленными друг к другу разпоименными полюсами.

1727

На фиг. 1 изображен описываемый гранулятор, поперечный разрез; на фиг. 2 — разрез А-А фиг.1, Гранулятор состоит из бункера 1, полых формующих барабанов 2 и 3, изготовленных

5 из магнитонепроводящего материала (хромистая сталь, 1 зетные металлы, пластмассы и т.д.), причем барабан 2 снабжен рен ущими ребрами 4, а барабан 3 имеет продольные канавки 5 и поперечные канавки 6. В продольные канавки заложены упругие пластины 7 из магйитопроводящего материала (например, сталь

8), закрепленные каждая в одной точке. В зоне выгрузки гранул установлены соленоиды 8, охва- . ть1вающие стенку барабана 3 и подключенные к переменному току. В зоне соприкосновения барабанов внутри каждого из них.установлены магниты 9 (цостоянные или электромагниты), направленные друг к другу разноименными полюсами. . 20

Гранулятор работает следующим образом.

Гранулируемый материал непрерывно захватывается иэ бункера 1 поверхностями барабанов 2 и 3, вращающихся навстречу друг другу. Материал за счет давления, создаваемого 25 валками-барабанами, пригибая упругие пластины 7 на дно продольных канавок 5, запрсссовывается в эти канавки, При прессовании ферромагнитных порошков и материалов с магнитоактивными добавками под действием созда- 30 ваемого магнитами постоянного магнитного поля магнитоактивные частицм приобретают правильную ориентацию, так как замыл<ание магнитних силовых линий происходит через прессуемые гранулы. В результате образуются граиулы с анизотропной структурой, что при.водит к улучшению магнитных свойств гранул и увеличению их прочности. Запрессованный в продольные канавки 5 материал разделяется на гранулы режущими ребрами 4 барабана 2, входящими в зоне соприкосновения барабанов в поперечные канавки 6 барабана 3. Извлечение -гроул из продольййх канавок осуществляется при прохождении их через переменное магнитное поле, создаваемое соленоидами 8,g5 подключенными к переменйоМу ЪФ%тротоку, Под действием перемениого магнитного поля пластины 7 совершают частотные колебания.

205 4

П Ри этом гранулы отделяются от поверхности канавок 5 и от пластин 7 и выходят иэ грануЛятора.

В результате достигается полное и надежное удаление гранул без их механического повреждения иэ канавок формующего барабана. При прессовании на предлагаемом грануляторе гранулы получаются кубической формы;

При производстве керамзита в процессе окатки при сушке в сушильном барабане и в процессе вспучивания во вращающейся печи они принимают правильную шарообразную форму.

Использование керамзитового гравия шарообразной формы в качестве заполнителя бетонов позволяет увеличить прочность бетонов на

10-12% н снизить расход цемента на 4-5 .

Формула изобретения

1, Гранулятор, содержащий парные формующие барабаны, рабочая поверхность одного иэ которых образована поперечными и продольными канавками с закреппенными в них толкателями, а другой выполнен с режущими ребрами, вМодящими.в поперечные канавки первого барабана, отличающийся тем, что, с целью устранения деформации гранул при их у 1алейии из канавок барабана, последний снабжЕн источником переменного магнитного поля в виде установленных в зоне выгрузки гранул соленоидов, охватывающих с двух сторон стейку барабана, причем оба барабана выполнены из магнйтонепроводящего материала, а толкатели— в виде упругих пластин из магнитопроводящего материала, закрепленных в одной точке каждой .. продольной канавки.

2. Гранулятор по п.1, о т л и ч а ю щ и йся тем, что, с целью создания аниэотропной стРуктуры гранул, он снабжен установленными внутри барабанов в зоне формования гранул . магнитами, направленными друг к дуругу разноименными полюсами .

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Р 446422, кл. В 28 В 3/16, 1974, 2. Авторское свидетельство СССР No 452502, кл. В 29 В 1 02, 1974 (прототип).
