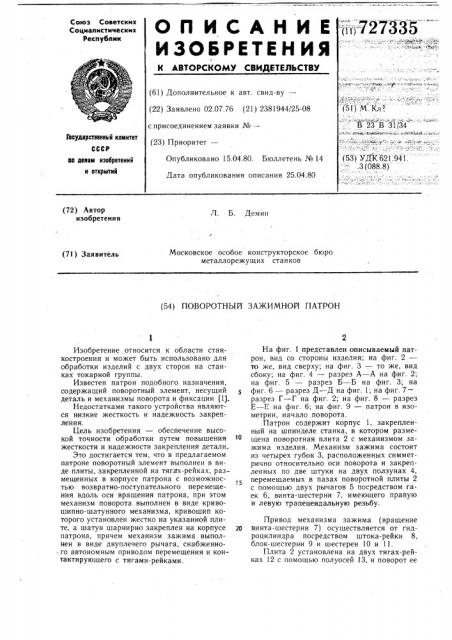

ОП ИСАНИЕИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

ff т727335

Ф

J ф 4 (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.07.76 (21) 2381944/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл

В 23" В 31/34

Государственный комитет (53) УДК 621.941.3 (088.8) Опубликовано 15.04.80. Бюллетень № 14

Дата опубликования описания 25.04.80

an делам изобретений и открытий (72) Автор изобретения

Л. Б. Демин

Московское особое конструкторское бюро металлорежущих станков (7!) Заявитель (54) ПОВОРОТНЫЛ ЗАЖИМНОЛ ПАТРОН

20

Изобретение относится к области станкостроения и может быть использовано для обработки изделий с двух сторон на станках токарной группы.

Известен патрон подобного назначения, содержащий поворотный элемент, несущий деталь и механизмы поворота и фиксации (Ц.

Недостатками такого устройства являются низкие жесткость и надежность закрепления.

Цель изобретения — обеспечение высокой точности обработки путем повышения жесткости и надежности закрепления детали.

Это достигается тем, что в предлагаемом патроне поворотный элемент выполнен в виде плиты, закрепленной на тягах-рейках, размещенных в корпусе патрона с возможностью возвратно-поступательного перемещения вдоль оси вращения патрона, при этом механизм поворота выполнен в виде кривошипно-шатунного механизма, кривошип которого установлен жестко на указанной плите, а шатун шарнирно закреплен на корпусе патрона, причем механизм зажима выполнен в виде двуплечего рычага, снабженного автономным приводом перемещения и контактирующего с тягами-рейками.

На фиг. 1 представлен описываемый патрон, вид со стороны изделия; на фиг. 2— то же, вид сверху; на фиг. 3 — то же, вид сбоку; на фиг. 4 — разрез А — А на фиг. 2; на фиг. 5 — разрез Б — Б на фиг. 3; на фиг. 6 — разрез Д вЂ” Д на фиг. 1; на фиг. 7— разрез à — Г на фиг. 2; на фиг. 8 — разрез

Š— Е на фиг. 6; на фиг. 9 — патрон в изометрии, начало поворота.

Патрон содержит корпус 1, закрепленный на шпинделе станка, в котором размещена поворотная плита 2 с механизмом зажима изделия. Механизм зажима состоит из четырех губок 3, расположенных симметрично относительно оси поворота и закрепленных по две штуки на двух ползунах 4, перемещаемых в пазах поворотной плиты 2 с помощью двух рычагов 5 посредством гаек 6, винта-шестерни 7, имеющего правую и левую трапецеидальную резьбу.

Привод механизма зажима (вращение винта-шестерни 7) осуществляется от гидроцилиндра посредством штока-рейки 8, блок-шестерни 9 и шестерен 10 и 11.

Плита 2 установлена на двух тягах-рейках 12 с помощью полуосей 13, и поворот ее

727335

Формула изобретения

3 осуществляется посредством шатуна 14 и кривошипа 15 до упора 16.

В корпусе 1 размещен механизм прижима-отжима поворотной плиты 2, состоящий из рейки 17, расположенной по центру патрона, вала-шестерни 18 и симметрично размещенных двух шестерен 19, реек 20, валовшестерен 21, тяг-реек 12, двуплечего рычага 22, вспомогательного гидроцилиндра 23 с планкой 24 и скалками 25. Для фиксации плиты при поджиме предусмотрены установочные пальцы 26, а для обеспечения выхода кривошипно-шатунного механизма из положения, близкого к мертвой точке, — роликовый упор 27.

Патрон работает следующим образом.

В исходном положении плита 2 прижата к корпусу 1. Изделие устанавливается в зажимные губки 3.

По циклу срабатывает гидроцилиндр зажима изделия, шток-рейка 8 перемещается и через блок-шестерню 9, шестерни 10 и 11 передает вращение на винт-шестерню 7. При его вращении перемещаются гайки 6 и посредством рычагов 5 перемещают ползуны 4 с зажимными губками 3. Происходит зажим изделия.

Для поворота изделия осуществляется отжим поворотной плиты 2 от корпуса l.

От гидроцилиндра, размещенного за пределами патрона, перемещается рейка 17 и через вал-шестерню 18 и шестерни 19 дает перемещение рейкам 20. Последние в свою очередь через валы-шестерни 21 передают движения тягам-рейкам 12, которые выносят установленную на них поворотную плиту

2 вдоль оси патрона. При этом шатун 14 перемещается вместе с плитой 2, пока конец его паза не дойдет до упора 16.

При дальнейшем перемещении плиты 2 шатун 14 поворачивает кривошин 15, а следовательно, и плиту 2.

Использование полного хода вперед позволяет осуществить поворот на 90 .

Далее дается команда на возврат рейки

17. Поворотная плита 2, обладая маховым моментом, позволяет кривошипу пройти мертвую точку.

При возврате в исходное положение тягреек 12 шатун 14 упирается другим концом

4 своего паза в упор 16 и, воздействуя на кривошип, заставляет его повернуться еще на

90 . Таким образом кривошип поворачивается на 180, а следовательно, и плита 2 поворачивается на 180, фиксируется на устаS новочные пальцы 26 и поднимается к П-образной поверхности корпуса 1 с необходимым усилием, Для поджима используется возвратное движение рейки 17, при котором с помощью вспомогательного цилиндра 23 через план1е ку 24 и скалки 25 двуплечий рычаг 22 заводится в паз рейки 17, которая при этом размыкается с валом-шестерней 18.

При отжиме плиты 2 от корпуса 1 вспомогательный цилиндр 23 выводит двуплечий рычаг 22 из паза рейки 17.

Передача движения на тяги-рейки 12 от рейки 17 через детали 18 — 21 производится с мультипликацией, чтобы от малого перемещения рейки 17 получить увеличенное перемещение тяг-реек 12 для обеспечения поворота плиты 2 на 180 .

Поворотный зажимной патрон, содержащий поворотный элемент, несущий деталь, а также механизм поворота и зажима, отличаюи ийся тем, что, с целью повышения жесткости и надежности закрепления, поворотный элемент выполнен в виде плиты,закрепленной на тягах-рейках, размещенных в корпусе патрона с возможностью. возвратно-поступательного перемещения вдоль оси вращения патрона, при этом механизм поворота выполнен в виде кривошипно-шатунного механизма, кривошип которого установлен жестко на указанной плите, а шатун шарнирно закреплен на корпусе патрона, причем механизм зажима выполнен в виде двуплечего рычага, снабженного автономным приводом перемещения и контактирующего с

44 тягами-рейками.

Источники информации, принятые во внимание при экспертизе

1. Патент США Юю 1830981, кл. 279 — 5, 1967.
