Шабер для очистки поверхности вала

Шабер для очистки поверхности вала

Иллюстрации

Показать все

Реферат



-АН

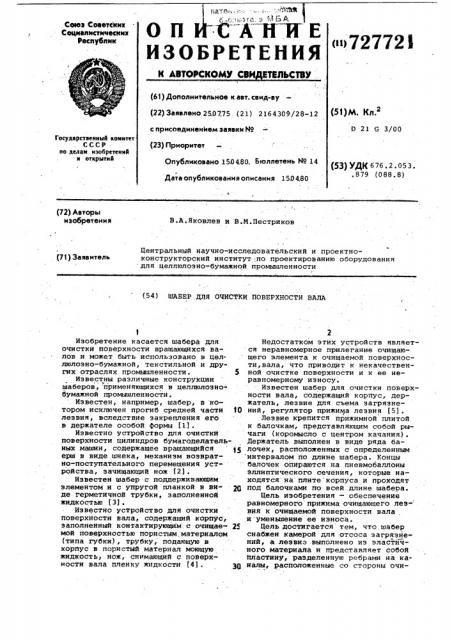

Союз Советских

Социалистических

Республик

ОП С ИЕ

ИЗОБРЕТЕНИЯ (и)727723

К АВТОРСКОМУ СВК ЕТИЛЬСТВУ . (61) Дополнительное к авт. свид-ву (22) Заявлено 250775 (21) 2164309/28-12 (53)М Кл 2 с присоединением заявки №

D 21 G 3/00

Государственный комитет

СССР ио делам изобретений н открытий (23) Приоритет

Опубликовано 150480, Бюллетень ¹ 14 (53) УДК 676.2.053. . 879 (088. 8) Дата опубликования описания 1504.80 (72) Авторы изобретения

В.A.ßêîâëåâ и В.М.Пестриков

Центральный научно-исследовательский и проектноконструкторский институт по проектированию оборудования для целлюлозно-бумажной промышленности (71) Заявитель (54) ШАБЕР ДЛЯ ОЧИСТКИ ПОВЕРХНОСТИ ВАЛА

Изобретение касается шабера для очистки поверхности вращающихся валов и может быть использовано в цел. люлозно-бумажной, текстильной и дру гих отраслях промьиаленности.

Известны различные конструкции шаберов, применяющихся в целлюлознобумажной промышленностн.

Известен, например, шабер, в котором исключен прогиб средней части лезвия, вследствие закрепления его в держателе особой формы (1).

Известно устройство для очистки поверхности цилиндров бумагоделательных машин, содержащее вращающийся ерш в виде шнека, механизм возвратно-поступательного перемещения устройства, эачищающий нож (2).

Известен шабер с поддерживающим элементом и с упругой планкой в виде герметичной трубки, заполненной жидкостью (3).

Известно устройство для очистки поверхности вала, содержащий корпус, заполненный контактирующим с очищаемой поверхностью пористым, материалом (типа губки), трубку, подающую в корпус в пористый материал моющую жидкость, нож, снимающий с поверхности вала пленку жидкости (4) .

Недостатком этих устройств является неравномерное прилегание очищающего элемента к очищаемой поверхности,вала, что приводит к некачествен5 ной очистке поверхности и к ее неравномерному износу.

Известен шабер для очистки поверхности вала, содержащий корпус, держатель, лезвие для съема эагряэне10 ний, регулятор прижима лезвия (5) .

Лезвие крепится прижимной плитой к балочкам, представляющим собой рычаги (коромысло с центром .качания).

Держатель выполнен в виде ряда баj5 лочек, расположенных с определенным интервалом по длине шабера. Концы балочек опираются на пневмобаллоны эллиптического сечения, которые находятся на плите корпуса и проходят

2О под балочками по всей длине шабера.

Цель изобретения — обеспечение равномерного прижима очищающего лез« вия к очищаемой поверхности вала и уменьшение ее износа.

2$ Цель достигается тем, что шабер снабжен камерой для отсоса загрязнений, а лезвие выполнено иэ эластичного материала и представляет собой

Пластину, разделенную ребрами на каЗц налы, расположенные со стороны очи727721 щаемой поверхности вала под угл к п о родольной кромке пластины при под углом каналы алы пластины соединены с камерой для отсоса загрязнений.

На фиг. 1 изображена принципиальная конструкция. предлагаемого шабера на фиг. 2 — разрез A A на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2.

1 з

Шабер включает в себя держател закрепленное в нем лезвие 2 выь

f полненное из эластичного материала (например, фторопласта) в виде пластины с каналами 3, расположенными под углом к продольной кромке пластины, разделенными между собой ребрами 4 (соответственно тоже расположенными под углом к продольной кромке) . Пластина ребрами контактирует с очищаемой поверхностью, а противоположной стороной — с пневмо камерой 5, являющейся устройством для регулирования усилия прижима пластины и очищаемой поверхности.

Торцовая часть пневмокамеры соединена с пневмосистемой, поддерживающей необходимую величину и постоянство давления в ней (не показана) . Каналы снабжены системой б отсоса для удаления снятых с поверхности вала загрязнений °

Шабер работает следующим образом. м т

В пневмокамере 5 при помощи авт оатической системы поддерживается необходимое давление воздуха, вследствие чего лезвие 2 (пластина) прижимается с определенным усилием к очищаемой поверхности вала. Частицы загрязнений, снимаемые ребрами 4 с очищаемой поверхности, попадают в каналы 3, откуда удаляются системой

6 отсоса, Шабер обеспечивает минимальный износ поверхности очищаемых валов

I так как очи очищающее лезвие выполнено иэ эластичного материала с низким коэффициентом трения (например, фторопласт .

) . М абер очищает равномерно всю поверхность вала, так как обеслием прилегание очищающего элемента к очищаемой поверхности.

Формула изобретения

Шабе р для очистки поверхности вала, преимущественно бумагоделательной маши машины, содержащий корпус, еэвие для съема загрязнедержатель л ний, регулятор прижима лезвия, о т лича ю ю щи и с я тем, что, сцелью обеспечения равномерного прижима лезвия к очищаемой поверхности

20 каме и уменьшения ее износа он сн б н сна жен камерой для отсОса загрязнений, а лезвие выполнено иэ эластичного материала и представляет собой пластину, разделенную ребрами на каналы, расположенные со стороны очи и р ости вала под углом к родольщаемо ной кромке пластины, причем каналы пластины соединены с камерой отсоса .загрязнений.

Источники информации, принятые во внимание при экспертизе

1. Патент Англии 9 1196612, кл. 9 2 A 1963.

2. Авторское свидетельство СССР

9355280, кл. D21 G 9/ОО 1967.

Р ° Ф

3. Патент Англии 9 1234689, кл. Р 2 А, 1965.

4. Патент США 9 3780396, кл. 15-256.51, 1968.

5. Патент Англии 9 1316105, кл. D 2 А, 1967 (прототип).

727721

Фаг5
