Реферат



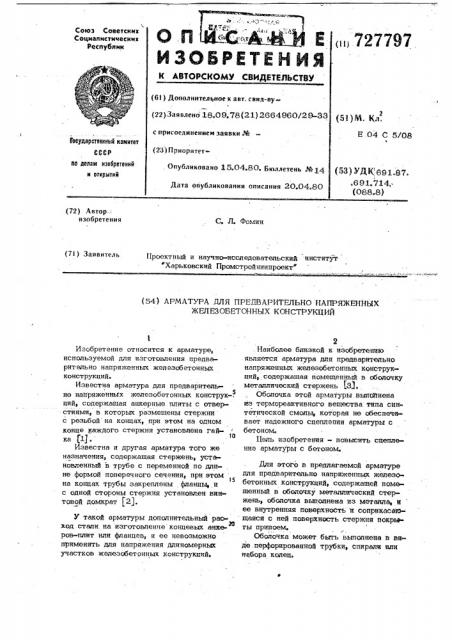

0п с е

ИЗОБРЕТЕН ЙЯ

<>s 727797

Союз Советских

Социалистических

Республик

Ф

=Ь

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. санд-ву(22) Заявлена 18.09.78(21) 2664960/29-33 с присоединением заявки М (23) ПриоритетОпубликовано 15.04.80. Бюллетень N 14

Дата опубликования описания 20.04.80

E 04 С 5/08

Государственный комитет ео денем нэобретеннй н открытий (M) УДК 691.87..691.714, (088.8) (?2) Автор .-. изобретения

С, Л. Фомин

Проектный и научно-исследовательский институт

Харьковский Промстро ниип к " (7I) Заявитель и рое т (54) АРМАТУРА ДЛЯ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ

ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

Изобретение относится к арматуре, используемой для изготовления предварительно напряженных железобетонных конструкций.

Известна арматура для предварительно напряженных железобетонных конструк-.

5 ций, содержащая анкерные плиты с отверстиями, в которых размещены стержни с резьбой на концах, при этом на одном конце каждого стержня установлена гайка (1).

Известна и другая арматура того же назначения, содержащая стержень, установленный в трубе с переменной по длине формой поперечного сечения, при атом на концах трубы закреплены фланцы, и с одной стороны стержня установлен винтовой домкрат (2).

У такой арматуры дополнительный расход стали на изготовление концевых анке20 ров-плит или фланцев, и ее невозможно применять для напряжения длиномерных участков жапезсбетонных конструкций.

2 . Наиболее близкой к изобретению является арматура для предварительно напряженных железобетонных конструкций, содержащая помещенный в оболочку металлический стержень Я.

Оболочка атой арматуры выпоттнена из термореактивного вещества типа синтетической смолы, которая не обеспечивает надежного сцеппения арматуры с бетоном.

Пель изобретения - повысить сцепление арматуры с бетоном.

Лпя этОГО в предлагаемой арматуре для предварительно напряженных железобетонных конструкций, содержащей помещенный в Оболочку металлический стержень, оболочке выполнена из металла, и ее внутренняя поверхность и соприкасаю- щаяся с ией поверхность стержня покры ты припоем.

Оболочка может быть выполнена в виде.перфорированной трубки, спирали или набора колец.

3 72

Изготовление предварительно напряженных железобетонных конструкций из такой арматуры производят следующим

"образом.

Арматуру укладывают в опалубку- и заполняют ее бетонной смесью, после твердення которой происходит сцепление оболочки с бетоном. Затем металлический стержень нагревают до температуры

:плавления припоя. В процессе нагревания стержень удлиняется, проскальзывая вдоль оболочки, а .после отипочення электрического тока в результате тверде йия припоя при сокрашении длины стержня .происходит сжатие оболочки с передечей напряжения на бетон. Величину предварительного напряжения регулируют путем применения припоев с различной гемпературой плавления.

Кроме. повышения сцепления с бето— ном такая арматура позволяет повь1сить ее коррозионную стойкость.

Формула. изобретения

1.. Арматура дпя предварительно напряженных железобетонных конструкций, содержащая помещенный в оболочку металлический стержень, о т л и ч а ю-

7797 ш а я с я тем, что, с целью повышения ее сцепления с бетоном, оболочка выполне на н з металла, и ее внутренняя поверхность и соприкасающаяся с ней поверхность стержня покрыты припоем.

2. Арматура по п. 1, о т л и ч а юm a я с я тем, что оболочка выполнена в вийе перфорированной трубки.

3. Арматура по п. 1, о т л и ч, а юш,а я с я тем, что оболочка выполнена в виде спирали.

4. Арматура по п. 1, о т л н ч а ю J ш а я с я тем, что оболочка выполнена в виде набора колец.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 361266, кл. E 04 С 5/08, 1 967.

2. Патент СССР ¹ 554820, кл. Е 04 С 5/08, опублик. 1977.

3. Авторское свидетельство СССР № 78815, кл. Е 04 6 21/12, 1946 (прототип) .
