Реферат



I кй 8 !,:. " чаи

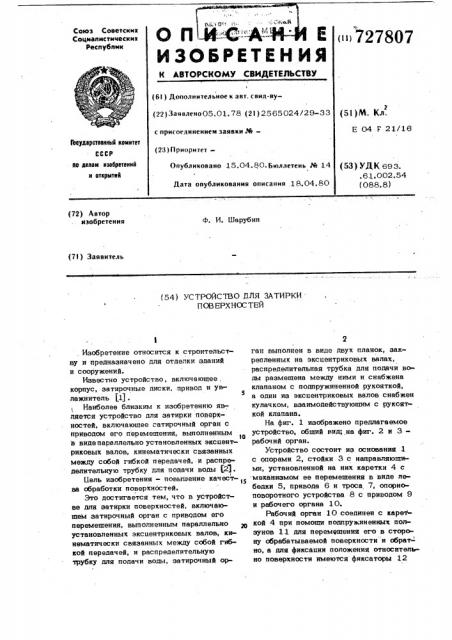

a I i I Гс . 1ч ю ОБРЕТЕН йЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< 727807

t (6l ) Дополнительное к авт. свил-ву(22) Заявлено 05. 01, 78 (21) 2565024/29-33 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.04.80.Бюллетеиь ¹ 14

Дата опубликования описания 18.04.80 (5l ) М. Кл.

Е 04 F 21/16

Государственный комитет

СССР (53 ) УД К 69 3. . 6 1. 002.54 (088.8) но делам изобретений и открытий (72) Автор изобретения ф. И. Шарубин (71) Заявитель (54) УСТРОЙСТВО ПЛЯ ЗАТИРКИ .

ПОВ EPX НСС ТЕЙ

Изобретение относится к строительству и предназначено для отделки зданий и сооружений.

Известно устройство, включающее, корпус, эатирочные диски, привод и увлажнитель (1) .

Наиболее близким к изобрвтению яв-ляется устройство для эатирки поверхностей, включающее сатирочный орган с приводом его перемещения, выполненным

1О в виде параллельно установленных эксцент риковых валов, кинематически связанных между собой гибкой передачей, и распределительную трубку для подачи воды $2).

Бель изобретения — повышение качест15 ва обработки поверхностей, Это достигается тем, что в устройс1 ве для затирки поверхностей, включающем эатирочный орган с приводом его перемещения, выполненным параллельно установленных эксцентриковых валов, кинематически связанных между собой гибкой передачей, и распределительную трубку для подачи воды, затирочный орган выполнен в виде двух планок, закрепленных на эксцентриковых валах, распределительная трубка для подачи воды размещена между ними и снабжена клапаном с подпружиненной рукояткой, а один иэ эксцентриковых валов снабжен кулачком, взаимодействующим с рукояткой клапана.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 и 3рабочий орган.

Устройство состоит из основания 1 с опорами 2, стойки 3 с направляющими, установленной на них каретки 4 с механизмом ее перемещения в виде ле бедки 5, привода 6 и троса 7, опорноповоротного устройства 8 с приводом 9 и рабочего органа 10.

Рабочий орган 10 соединен с карет кой 4 при помощи подпружиненных ползунов ll для перемещения его в стор ну обрабатываемой поверхности и обрат- но, а для фиксации положения относителен но поверхности имеются фиксаторы 12

27807

При вращательном движении планок 16 подпружиненная рукоятка клапана 24 периодически поворачивается на своей оси вращающимся на оси звездочки 18 кулачком, в результате чего клапан 24 кратковременно открывает напорную линию и вода под напором йоступает в распределительную трубку 21 и через распылители 22 разбрызгивается. Мо10 менты включения воды согласованы с движениями планок 16, поэтому вода поступает на поверхность, минуя планки, когда они находятся в стороне, равномерно разбрызгиваясь по всей поверхности.

15 Затем включают привод 6 лебедки 5 и рабочий орган начинает перемещаться в вертикальном направлении. Затирочные планки продолжают делать круговые движения и перемещаются вдоль захватки с

20 одновременной подачей воды на поверхность, а перемещаемая вслед за ними гладилке 25 окончательно заглаживает поверхность. Затирку поверхностей устройство производит таким же образом.

25 формула изобретения з и 13 в виде винтов с гайками. Рабочий орган состоит из коробчатого корпуса 14, соединенного с ползунами ll шарнирами 15 для вращения в вертикальном направлении, затирочных элементов в виде планок 16, расположенных параллельно одна другой. Механизм перемещении планок выполнен в виде

"параллельно установленных,эксаентриковых валов 1 7 на общих осях с звездочками 18, расположениями внутри корггуса 14, которые соединены между собой и с приводом 19 гибкой передачей

20. Каждая планка закреплена на двух валаХ -плечи кривошипов которых имеют одйнаковое направление, а плечи кривдшипов разных планок имеют разное направление. На корпусе 14 закреплена распределительная трубка 21 с распылителями 22. Трубка соединена с на порным шлангом 23 при помощи клапана 24, который своей подпружиненной поворотной рукояткой взаимодействует с вращающимся кулачком для кратковременного выключения напорной линии и подачи воды в трубку 21. На корпусе 14 закреплена гладилке 25.

Затирку вертикальных поверхностей ус ъ ройство проиэводит захватками на ширину рабочего органа. Машину устанавливают при помощи опорно-поворотного устройства напротив обрабатываемой поверхности на ранее уложенные под колеса направляющие для перемещения устройства параллельно стене в пределах величины хода ползунов li. Установив устройство на начальную захватку, подсоединяют шланг 23 к напорной линии, а рабочую цоверхность затирочных элементов при помощи фиксаторов 12 и 13 устанавливают в проектную плоскость затйрки и машину приводят в действие. line этого включают привод 19, который приводит в движение затирочные планки 16. План-. ки начинают делать круговые движения, например, в направлении, показанном стрелками на фиг. 3, с радиусом, равным плечу валов 17, при этом планки продолжают оставаться параллельными, но двигаются в противоположные стороны.

Устройство для затирки поверхностей, включающее затирочный орган с привоЗО дом его перемещения, выполненным в виде параллельно установленных эксцентриковых валов, кинематически связанных между собой гибкой передачей, и распределительную трубку для подачи воды, 35 о т л и ч а ю щ е е с я тем, что, с целью повышения качества обработки поверхностей„затирочный орган выполнен в виде двух планок, закрепленных на эксцентриковых валах, распределительная

4О трубка для подачи воды размещена между ними и снабжена клапаном с подпружиненной рукояткой, а один из эксцентриковых валов снабжен кулачком, взаимодействующим с рукояткой клапана.

45 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 391247, кл. Е 04 F 21/16, 1971.

2. Авторское свидетельство СССР

Я М 348708, кл. Е 04 F 21/1,6, 1970.

72 7807
