Передвижная механизированная опалубка

Передвижная механизированная опалубка

Иллюстрации

Показать все

Реферат

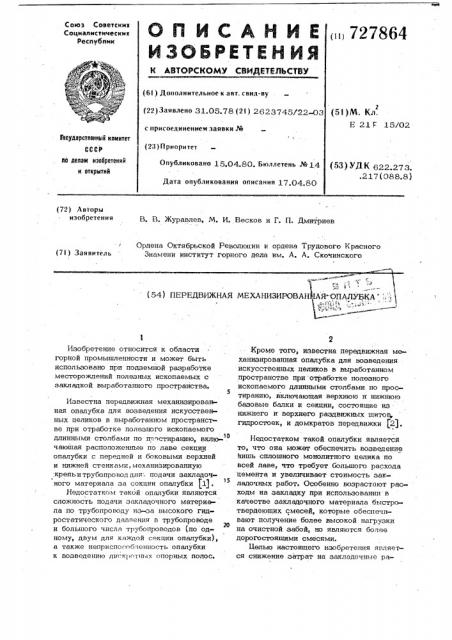

Союз Советски к

Соцкапистическкк

Респубяик ял 727864

Ф

1 с I

// ф . ю ф —.=== (6 I ) Д оп ол н и тел ьное к а вт. с вид- ву т22) Заявлено 31.05.78 (2I ) 2623745/22 03 (51)М. Кл, Е 21 F 15/02 с присоединением заявки №

Госудврстввииый комитет

СССР (23) Приоритет (5З) УДК 622.273..217 (088.8) по пелам изобретений и открытий

Опубликовано 15.04.80. Бюллетень № 14

Дата опубликования описания 17.04.80 (72) А вторы изобретения

В. В. Журавлев, М. И. Весков и Г. П. Дмитриев

Ордена Октябрьской Революции и ордена Трудового Красного

Знамени институт горного дела им. А. А. Скочинского (7!) Заявитель

«»

3 (54) ПЕРЕДВИЖНАЯ МЕХАНИЗИРОВАННАЯ ОПАЛУБКА ., ", Изобретение относится к области горной промышленности и может быть использовано при подземйой разработке месторождений полезных ископаемых с закладкой выработанного пространства.

Известна передвижная механизированная опалубка для возведения искусственных целиков в выработанном пространстве при отработке полезного ископаемого длинными столбами ло п:".. стиранию, вклю10 чающая расположенные по лаве секции опалубки с передней и боковыми верхней и нижней стенками, механизированную

:крепьи трубопровод для;. подачи закладочного материала за секции опалубки 11).

Недостатком такой опалубки являются сложность подачи закладочного материала по трубопроводу из- за высокого гид ростатического давления в трубопроводе

20 и большого числя трубопроводов (по одному, двум для каждой секции опалубки), а также неприспотюбленность опалубки к возведению дн,кратных опорных полос.

Кроме того, известна передвижная механизированная опалубка для возведения искусственных целиков в выработанном пространстве при отработке полезного ископаемого длинными столбами по простиранию, включающая верхнюю и нижнюю базовые балки и секции, состоящие иэнижнего и верхнего раздвижных щитов,, гидростоек, и домкратов передвижки (2).

Недостатком такой опалубки является то, что она может обеспечить возведение бдишь сплошного монолитного целика по всей лаве, что требует большого расхода цемента и увеличивает стоимость закладочных работ. Особенно возрастают расходы на закладку при использовании в качестве закладочного материала быстротвердеющих смесей, которые обеспе тивают получение более высокой нагрузки на очистной забой, но являются более дорогостоящими смесями.

Белью настоящего изобретения являет ся снижение затрат на закладочные ра727864 4 оты за счет возведения ленточных целиков.

Это достигается тем, что каждая секция снабжена дополнительными ниж ним и верхним раздвижными цитами, установленными перпендикулярно основ, ным щитам со стороны, противоположной базовым балкам, и домкратами раздвижки двустороннего действия, установленными с возможностью взаимодействия со щитами, при этом основной нижний шит снабжен подпружиненной заслонкой, установленной со стороны нижней базовой балки..

На фиг. 1 — общая схеме размещения передвижной опалубки в лаве (вид в плоскости пласта);на фиг. 2 — разрез А-А фиг. 1; на фиг. 3 — разрез Б-Б фиг. 2; на фиг. 4 - разрез В-В фиг. 2.

Опалубку устанавливают между вен- ро тиляционным 1 и откаточным 2 штреками на крутом пласте. Она включает верхнюю и нижнюю базовые балки 3, соединенные между собой через шарниры гидростойками 4 и домкратами, передвижки 5 с сек 25 циями основных щитов 6. Основные щиты 6 снабжены дополнительными шитами

7 и образуют с ними опалубку Ь -образной формы с верхними 8 и нижними 9 раздвйжнйми щитами. Дополнительные 30 щиты 7 усилены ребрами жесткости 10.

Домкраты раздвижки 11 выполнены двустороннего действия. Верхним штоком они соединены шарнирно с верхними раздвижными щитами 8, корпусом цилиндра 3s домкраты 11 соединены с нижними раздвижными шитами 9, а нижним -штоком домкраты ll свободно упираются в почву пласта. Основной нижний шит 9 снабжен подпружиненной заслонкой 12, ко- 40 торея выдвигается при помощи пружины

13.

Работает опалубка следующим обр зом. После снятия угольной полосы, например, комбайном 14, производят пере- 4 движку опалубки, Для этого домкратами передвижки 5 выдвигают базовые балки

3 (при разгруженных гидростойках 4) и раскрепляют их гидростойками 4, Затем домкратами 11 снимают распор и домкратами 5 подтягивают секции раздвижных щитов к базовой балке 3. После чего снова распирают домкраты 11 и нижними штоками домкратов 11 поднимают нижние раздвижные щиты 9. При этом при помощи пружины 13 заслонка

12 остается прижатой к почве пласта и закрывает образованную щель со стороны основного щита между нижнимраздвижннм шитом 9 и почвой пласта. Между нижним дополнительным раздвижным шитом 7 и почвой пласта щель 15 остается от крытой, кроме самой нижней секции опа- лубки.

В таком положении опалубка готова к приему закладочной смеси. В процессе возведения ленточных целиков 16 по трубопроводу 17 подают готовую твердеюшую смесь, которая самотеком по почве пласта доходит до самой нижней секции раздвижных щитов и заполняет ее заопалубочное пространство. После поднятия уровня твердеющей смеси в опалубке до заданного уровня домкратом

11 опускают нижний шит 9 вышерасположенной опалубки и процесс заполнения заопалубочного пространства переводится в эту опалубку.

После заполнения до необходимой отметки заопалубочного пространства данной опалубки перекрывают аналогичным образом щель 15 в вышерасположенной опалубке и так производится возведение целиков до-самой верхней секции раздвижных шитов.

После приобретения вновь образованными ленточными целиками необходимой прочности и снятия новых угольных полос опалубку передвигают вышеописанным способом для нового цикла наращивания ленточных целиков. При этом раздвижные щиты 7 полностью не выходят из-под ленточного целика и таким образом создают достаточно замкнутый объем для заполнения его твердеющей смесью.

Дискретность лен точных полос 16 может быть получена за счет применения в

1одном из циклов закладки (после нескольких передвижений опалубки без подачи твердеющей смеси) жесткой твердеющей смеси, которая имеет большой угол откоса (до 40-60 ).

При использовании данной опалубки устраняется высокое гидростатическое давление в нижней части лавы за счет (возведения ленточйых целиков по простиранию. Расход твердеющей смеси при этом снижается на 40-60%.

Формула изобретения

Передвижная механизированная опалубка для возведения искусственных целиков в выработанном пространстве при отработке полезного ископаемого дчин5 72 ,ными столбами по простиранию, включаюшая верхнюю и нижнюю базовые балки и секции, состоящие из нижнего и верхнего раздвижных щитов, гидростоек и домкратов передвижки, о т л и ч а ющ а я с я тем, что, с целью снижения затрат на производство закладочных работ за счет возведения ленточных целиков, каждая секция снабжена дополни- ., тельными нижним и верхним раздвижными щитами, установленными перпендикулярно основным щитам со стороны, противоположной базовым балкам, и домкратами раздвижки двустороннего действия, установленными с возможностью

7864 6 взаимодействия со шитами, при этом ос» новной нижний щит снабжен подпружинен» ной заслонкой, установленной со стороны нижней базовой балки.

5 Источники информации, принятые во внимание при экспертизе

1. Графов Л. Л. и др. Состояние и перспективы развития безлюдной выемки угля на шахтах Донбасса . Серия

Гехнология добычи угля подземным спообом, Ы., ЦНИЭИуголь, 1977, с. 1516.

2. Авторское свидетел.ьство ССС-Р

Мю 460371, кл. Е 21K 15/02, 02.01.73 (прототип).

17. 737864

Составитель Э. Руднева

Редактор Т. Авдейчик Техред С, Мигай Корректор Т. Скворцова

Заказ 1101/35 Тираж 626 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", .r. Ужгород, ул. Проектная, 4
