Реферат

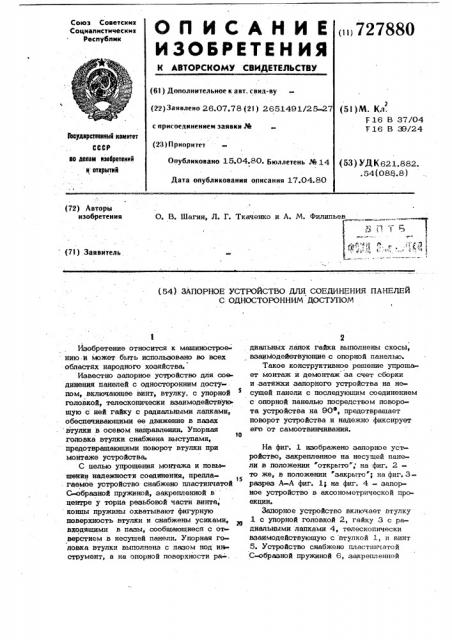

ОП ИСАНИЕ

ИЗЬЬРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик ()727880 (61) Дополнительное к авт. саид-ву (22) Заявлено 26.07.78 (21) 2651491/25-27 (51)М. Кл. 16 В 37/04

T 16 В 39/24 с присоединением заявки ¹

Гееударетеенныб квинтет

СССР

1п делам нзееретеннй и- втнрытнй (23) П риоритет

Опубликовано 15 04.80 Бюллетень № 14 (53) УД К 621.882. .54(086.8) Дата опубликования описания 17.04.80 (72) Авторы изобретения

О. В. Шагин, Л. Г. Ткаченко и А. М. Филипьев (71) Заявитель (54) ЗАПОРНОЕ УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ПАНЕЛЕЙ

С ОДНОСТОРОННИМ ДОСТУПОМ т0

Изобретение относится к машинострое« нию.и может быть использовано во всех областях народного хозяйства.

Известно запорное устройство для соединения панелей с односторонним досту-. пом, включающее винт, втулку, с упорной головкой, телескопически взаимодействую шую с ней гайку с радиальными лапками, обеспечивающими ее движение в пазах втулки в осевом направлении. Упорная головка втулки снабжена выступами, предотвращающими поворот втулки при монтаже устройства.

С целью упрощения монтажа и повышения надежности соединения, предлагаемое устройство снабжено пластинчатой

С-с)бразной пружиной, закрепленной в центре у торца резьбовой частй винта, концы пружины охватывают фигурную поверхность втулки и снабжены усиками, входящими впазы,,сообщающиеся с оз верстием в несущей панели. Упорная головка втулки выполнена с пазом под ин струмент, à на ра

2 диальных лапок гайки выполнены скосы, взаимодействующие с опорной панелью.

Такое конструктивное решение упроша« ет монтаж и демонтаж за счет сборки и затяжки запорного устройства на несущей панели с последующим соединением с опорной панелью посредством поворота устройства на 90в, предотвращает поворот устройства и надежно фиксирует ето от самоотвинчивания.

На фиг. 1 изображено запорное уст ройство, закрепленное на несущей панели в положении "открыто", на фиг. 2—

15 то же, в положении закрыто"; на фиг.3разрез А-А фиг. 1; на фиг. 4 — запорное устройство в аксонометрической проекции.

Запорное устройство включает втулку

1 с упорной головкой 2, гайку 3 с радиальными лапками 4, телескопически взаимодействующую с втулкой 1, и винт

5. Устройство снабжено пластинчатой

С-образной пружиной 6, закрепленной

7880 4 разжимаются ребрами втулки 1 и снова сжимаются, производя щелчок, сигнализирующий о положении закрыто". 11ружина

6, находясь постоянно в налряженном состоянии, предотвращает самоотвинчивание устройства. Затяжка соединения производится винтом 5. Для открытия запорного устройства втулка 1 поворачивается против часовой стрелки на 90, а при этом происходит щелчок, сигнализирующий о положении "открыто".

Запорное устройство работает следующим образом.

Втулка 1 вставляется в отверстие несущей панели 11, затем на втулку насаживается гайка 3 и пружина 6. Винт 5 через отверстие втулки 1 завинчивается в гайку 3 и вводится кольцевой выточкой 7 в паз, выполненный по центру пружины 6. Для предотвращения осевого вращения запорного устройства усики 9 вводятся в пазы 10. При этом винтом 5 регулируется величина усилия затяжки.

Запорное устройство, смонтированное на несущей панели 1 1, вводится в прямоугольный паз, выполненный в опор

30 ,ной панели 15, по его длине и за,пирается поворотом устройства на 90" при помощи инструмента, вставляемого в

neo 12. При этом концы 8 пружины S юг.1.«Ыбйю*йаааю «»юлйр .а««Ъа»» ««жю«»» « : ж » » »«а"»ы ««М««««;««. =У

3 72 своим центром в кольцевой выточке 7 винта 5, Концы 8 пружины 6 охватывают фигурную, например, четырехгранную поверхность втулки 1, и снабжены усиками 9, входящими в пазы 10, сообщающиеся с отверстием в несущей панели 11. Упорная головка 2 выполнена с пазом 12, например, прямоугольной формы под ин струмент. На опорных поверхностях 13 радиальных лапок 4 выполнены скосы 14, взаимодействующие с опорной панелью 15.

Между панелями 11 и 15 установлено уплотнение 16.

Формула изобретения

Запорное устройство для соединения панелей с односторонним доступом, содержащее втулку с упорной головкой и фигурной боковой поверхностью, телескопически взаимодействующую с втулкой гайку с радиальными лапками и винт, отличающееся тем,что,с целью упрощения монтажа и повышения надежности соединения, оно снабжено пластинчатой С-образной пружиной, закрепленной в центре у тОрца резьбовойчастивин:та, с вырезами на концах, охватывающих фигурную боковую поверхность втулки, причем пружина снабжена усиками, входящими в пазы, которые выполнены на поверхности отверстия в панели под упорную головку втулки, которая изготовлена с пазами под ключ на торцовой поверхности.
