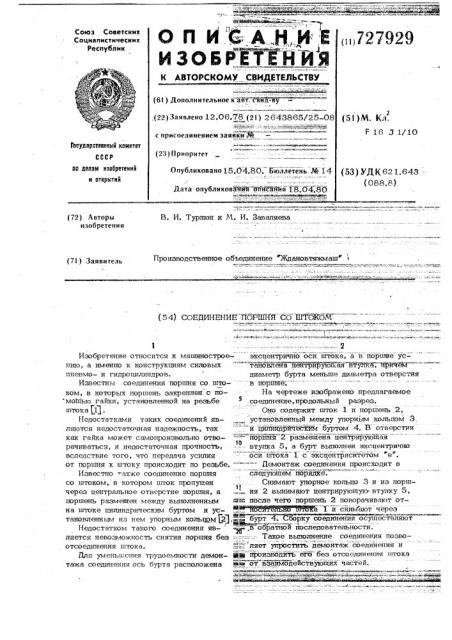

Союз Советскик

Социвлмстическик

Республик (1i, 72 7929 (51 ) M. Кл.

F 16 3 1/10 (22) Заявлено 12.06.78 (2 l ) 2643865/25-08

« с присоединением заявмий Ж

Гвсударстввкный камктет (23) Приоритет

Опубликовано 15.04.80. Бюллетень М 14 до делам нзобретений н открмткй (53) УДК 621.643 (088«8) Дата опубликовЭййя описанйя 1«8";04,80 емч Ьмштшияки еяяя «т зякевмммувви мииздздзе

В. И. Турлюн и И. И. Заваляева (72) Авторы изобретения

Производственное объединение "Ждановтяжмаш» (7l) Заявитель

Изобретение относится к машиностроению, а именно к конструкциям силовых пневмо- и гидроцилиндров.

Известны соединения тюршня со штоком, в которых поршень закреплен с помоШью гайки, установленной на резьбе штока 1 .

Недостатками таких соединений являются недостаточная надежность, так как гайка может самопроизвольно отворачиваться, и недостаточная прочность, вследствие того, что передача усилия от поршня к штоку происходит по резьбе.

Известно акже соединение поршня со штоком, в котором шток пропущен через центральное отверстие поршня, а поршень размещен между выполненным на штоке цилиндрическим буртом и установленным на нем упорным кольцом 2).

Недостатком такого соединения является невозможность снятия поршня без отсоединения штока.

Для уменьшения трудоемкости демонтажа соединения ось бурта расположена бурт . рку соединения осуществляют =.в обрати«ой йослетдовательйости. — Такое вьптолнение соединения позвоФ;. ляет уттростить демонтаж ссоединения и

Щф "щдйоизводйтГ"егос Оез отсоодииеиия штока мвв от взавмодействующих частей. кийййй озййшийиййиййбй (54) СОЕДИНЕНИЕ ПОРШЯЙ СО ШТОКОМ

1 - ««ш Ь -- и яя «y -.--.- - . - -:-. l — = — 2 эксцентрично оси штока, а в поршне установлена центрирующая втулка, ГричеМ диаметр бурта меньше диаметра отверстия

"в поршне.

На чертеже изображено предлагаемое

5 соединение, продольный разрез.

Оно содержит шток 1 и поршень 2, установленный между упорным кольцом 3, и цЮФйдрйчЬсМЖ буртом 4. В отверстии

="=: йоршйя« 2 размещейа "цейтрирующая

- -.. втулка 5, а бурт вьптолнен эксцентрично оси штока 1 с эксцейтрисит«ет«ом е .

Демонтаж соединения происходит в следую«щ«ем«по«рядке.

Снимают упорное кольцо 3 и из порш1

:=,=- ня 2 вынимают центрирующую втулку 5, после чего поршень 2 поворачивают ота 1 и снимают через

Формул а изо бретения

Соедйнение поршня со штоком, в ко=.

- ором irroz пропущен через центральное отверстие поршня, а поршень размещен мМсду выполненным на штоке цилиндрическим буртом и установленным на нем упорным кольцом, о т л и ч а ю m e— е с я тем, что, с целью уменьшения трудоемкости демонтажа, ось цилиндри727929 4 ческого бурта расположена эксцентрично оси штока, а в поршне установлена цент, рирующая втулка, причем диаметр бурта меньше диаметра отверстия в поршне.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

И 300687, кл. F 16 3 1/12, 1971.

2. Авторское свидетельство СССР

% 100536, кл. Р 16 3 11//1122, 1953

Составитель Де Йурасов

Редактор Т. Шагова Техред О. Андрейко Корректор Я. Веселовская

Заказ 1110/38 Тираж 1095 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,Москва, Ж-ЗБ, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул, Проектная, 4
