Стенд для испытания антивибрационных кабелей на виброустойчивость

Стенд для испытания антивибрационных кабелей на виброустойчивость

Иллюстрации

Показать все

Реферат

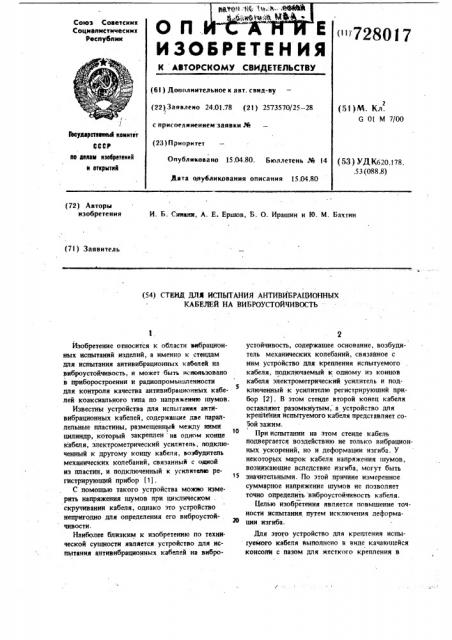

11@ фи 11© 1м;.Ь: 4МФМ фф®1 ФЙ МФ

О П

ИЗОБРЕТЕН ИЯ

Союз Советскин

Социалистических

Республик

<" 728037

Ф Ф ..

"г !

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополмительиое к авт. свил-ву (22) Заявлено 24,01.78 (21) 2573570/25 — 28 (51) M. Кл.

G 01 М 7/00. 1

Гееудеретееввй квинтет

СССР с присоелккенкем заявки .% (23) Приорнтет

Опубликовано 15 04.80. Бюллетень J% !4

Дата опубликования описания 15,04.80

R0 денем нзееретеннй н открытей (53) УДК620 178.53 (088.8) (72) Авторы изобретения

И. Б. Сиянии, А. Е. Ершов, Б. О. Ирашин и Ю. М. Бахтин (71) Заявитель (54) СТЕИ3, ДЛЯ ИСПЫТАНИЯ АНТИВИБРАЦИОННЫХ

КАБЕЛЕЙ НА ВИБРОУСТОЙЧИВОСТЬ

Изобретение относится к области вкбрационных испытаний изделий, а именно к стендам для испытания антивибрационных кабелей на виброустойчивость, и может быть исвояъзовано в приборостроении и радиопромьиилениости для контроля качества антивибрециониых кабелей коаксиального типа по напряжению шумов.

Известны устройства для испытания антивибрационных кабелей, содержа1цме две параллельные пластины, размещенный между кими

1 цилиндр, который закреплен на одиом конце кабеля, электрометрический усилитель, подключенный к другому концу кабеля, возбудитель механических колебаний, связанный с одной иэ пластин, и подключенный к усилнтелее регистрирующий прибор 11) .

С помощью такого устройства можно измерить напряжения шумов лри циклическом скручивании кабеля, однако это устройство непригодно для определения его виброустои- . чив ости.

Наиболее близким к изобретению по техни. ческой сущности является устройство для испытания антивибрационных кабелей на виброустойчивость, содержащее основание, возбудитель механических колебаний, связанное с ним устройство для крепления испытуемого кабеля; подключаемый к одному иэ концов кабеля электрометрический усилитель и под5 ключенный к усилителю регистрируюшии прибор 12). В этом стенде второй конец кабеля оставляют разомкнутым, а устройство для креплеМия испытуемого кабеля представляет соеой зажим, При испытании на этом стенде кабель подвергается воздействию не только вибрационных ускорений, но и деформации изгиба. У некоторых марок кабеля напряжения шумов, возникающие вследствие изгиба, могут быть значительными. По этой причине измеренное суммарное напряжение шумов не позволяет точно определить виброустойчивость кабеля.

Целью изобретения является повышение точности испытания путем исключения деформации изгиба.

Для этого устройство для крепления испытуемого кабеля выполнено в виде качающейся консоли с пазом для жесткого крепления в

4 де 0Ш вЂ” напряжение шумов в кабеле;

a — вибрационное ускорение;

1„ — длина кабеля. !

728017

Достигаемое при использовании изобретения повышение точности испытаний позволяет испытывать антивибрационные кабели с низким уровнем шумов от вибрационны:. ускорений.

Формула изобретения 1, Стенд для испытания антивибрационных кабелей на виброустойчивость, содержащий основание, возбудитель механических колебаний, связанное с ним устройство цля крепления. испытуемого кабеля, подключаемый к одному из концов кабеля электрометрический усилитель и подключенный к усилителю регистрирующийприбор, отличающийся тем, что, с целью повышения точности испытания кабеля путем исключения деформации изгиба, устройство для крепления испытуемого кабеля выполнено в виде качающейся консоли с пазом для жесткого крепления в нем кабеля, первый конец которой связан с возбудителем механических колебаний, а второй посредством безлюфтовых шарниров соединен с основанием, а подключение электрометрического усилителя к концу кабеля осуществлено посредством эарядоотводящего электрода, установленного на оси качания консоли с возможностью поворота относительной этой оси.

2. Стенд по п. 1; . отличающийся тем; что зарядоотводящий электрод установлен на втором конце консоли, изолирован от нее

4О и экранирован от электростатических помех.

Источники информации, принятые во внимание при экспертизе

45 1 Ипюкович А. М. Тех п ка электрометрии.

М., "Энергия", 1976, с. 52.

2. Там же (прототйп). ием кабеляпервый конец которой связан с возбу r дителем механических колебаний,а второй посред. ством безлюфтовых шарниров соединен с основанием, а подключение электрометрического усилителя к концу кабеля осуществлено посредством зарядоотводящего электрода, установленного по оси качания консоли с возможностью поворота относительно этой оси.

В этом стенде зарядоотводящий электрод может быть установлен. йа втором конце консоли, изолирован от нее и экранирован от электростатических помех.

На чертеже схематично изображен описываемый стенд.

Стенд содержит основание 1, возбудитель 2 механических колебаний, приспособление для крепления испытуемого кабеля 3, выполненное в виде качающейся консоли 4 с пазом 5 для жесткости крепления в нем кабеля 3, зарядо-. отводящий электрод 6, электрометрический усилитель 7 и регистрирующий прибор 8. Первый конец 9 консоли 4 связан с возбудителем

2 механических колебаний, а второй конец 10 посредством безлюфтовых шарниров 11 соединен с основанием 1. Зарядоотводящий электрод 6 установлен по оси качания консоли с возможностью поворота относительно этой оси.

Электрод 6 установлен на конце 10 консоли 4, изолирован от нее и закрыт электростатическим экраном 12.

Стенд работает следующим образом.

Перед испытанием кабель 3 жестко закреп/ ляется в пазу 5 консоли 4 и его конец подключается к электроду 6, который соединяется с электрометрическим усилителем 7. Воздействие возбудителя 2 механических колебаний на конец 9 консоли 4 создает качательное движение последней. Благодаря этому укрепленный в пазу 5 консоли 4 кабель 3 подвергается воздействию вибрационного ускорения и не подвергается деформации изгиба.

Регистрирующий прибор 8 измеряет амплитуду напряжения шумов в кабеле. Коэффициент шума К„,, характеризующий виброустойчивость кабеля, рассчитывается по формуле:

К

К (Составитель В. Шехтер

Техред Ж.Кастелевич

Редактор Н. Аристова

Корректор И. Муска

Тираж 1019 . Подписное

ЦНИИПИ Государственного комитета СССР ло делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 1123/42

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
