. ".А"-г " xl(h5 б4 яот . а4Б

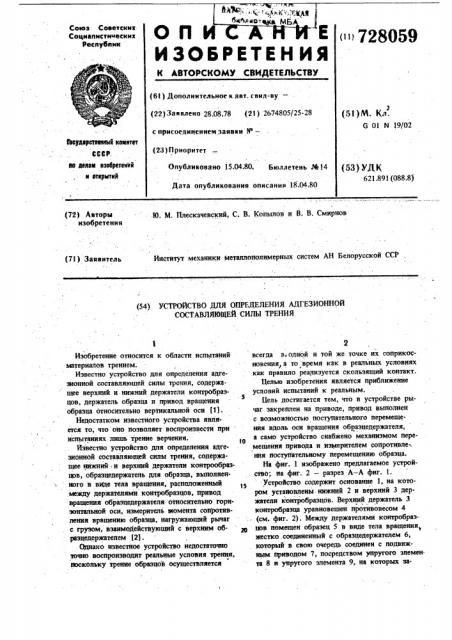

Союз Советских

Социалистических

Респубпии

ОП И Е

ИЗОБРЕТЕНИЯ

728059

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву— (22) Заявлено 28.08.78 (21) 2674805/25-28 (5l)M. Кл.

G 01 N 19/02 с присоединением заявки )Р—

Ваударетевнныб каиктат

СССР ае делам нзоаретеннй н аткриткя (23) Приоритет (53) УДК

621.891 (088.8) Опубликовано 15.04.80. Бюллетень J%14

Дата опубликования описания 18.04.80

Ю. М. Плескачевский, С. В. Копылов н В. В. Смирнов (72) Авторы изобретения

Институт механики металлополимерных систем АН Белорусской ССР (7I ) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ АДГЕЗИОННОЙ

СОСТАВЛЯЮЩЕЙ СИЛЫ ТРЕНИЯ!

Изобретение относится к области испытаний материалов трением.

Известно устройство для определения адгезионной составляющей силы трения, содержащее верхний и нижний держатели контробразцов, держатель образца и привод вращения

S образца относительно вертикальной оси 11).

Недостатком известного устройства является то, что оно позволяет воспроизвести при испытаниях лишь трение верчения.

Известно устройство для определения адгезионной составляющей силы трения, содержащее нижний и верхний держатели контрообраэups, образцедержатель для образца, выполненного в вИде тела вращения, расположенный . между держателями контробразцов, привод вращения обраэцедержателя относительно горизонтальной оси, измеритель момента сопротивления вращению образца, нагружающий рычаг с грузом, взаимодействующий с верхним образцедержателем (2) .

Однако известное устройство недостаточно точно воспроизводит реальные условия трения, жскольку трение образцов осуществляется

2 всегда в;одной и той же точке их соприкосновения в то время как в реальных условиях как правило реализуется скользящий контакт.

Целью изобретения является приближение условий испытаний к реальным.

11ель достигается тем, что в устройстве рычаг закреплен на приводе, привод выполнен с воэможностью поступательного перемещения вдоль оси вращения образцедержателя, а само устройство снабжено механизмом перемещения привода и иэ иерителем сопротивле; ния постуйательному перемещению образца.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — разрез А — А фиг. 1.

Устройство содержит основание 1, на котором установлены нижний 2 и верхний 3 держатели контробразцов. Верхний держатель 3 контробраэца уравновешен противовесом 4 (см. фиг. 2). Между держателями контробразцов помещен образец 5 в виде тела вращения, жестко. соединенный с образцедержателем 6, который в свою очередь соединен с подвижным приводом 7, посредством упругого элемен. та 8 и упругого элемента 9, на которых за728059 1

Формула изобретения

3 . креплены соответственно измеритель момента сопротивления вращению и измеритель сопротивления поступательному перемещению образца, выполненные в виде тензодатчиков (на фигурах не показаны). Подвижный привод 7 соединен с механизмом 10 перемещения посредством гайки, помещенной в корпусе привода 7, и сопряженного с ней винта 11. Узел нагружения выполнен в виде. нагружающего рычага 12 с грузом 13 и противовесом 14.

Нагружающий рычаг 12 установлен на приводе

7 и снабжен вращающимся роликом 15, взаимодействующим с верхним держателем 3 контр. обраэца 16. Контробразец 17 закреплен на держателе 2.

Устройство работает следующим образом.

После уравновешивания верхнего держателя 3 контробразца 16 противовесами 4 образцы нагружаются рычагом 12, включаются привод 7 вращени» и механизм 10 перемещения, которые сообщают образцу 5 соответственно вращательное и поступательное перемещенке. Сопротивление перемещению образца " регистрируется тензодатчиками, закрепленными на упругих элементах 8 и 9. Адгезионная составляющая сил трения определяется расчетом по показаниям тензодатчиков.

Устройство для определения адгеэионной составляющей силы трения, содержащее нижний и верхний держатели контробраэцов, образцедержатель для образца, выполненного в вйде тела вращения, расположенный между держателями контрообразцов, привод вращения образцедержателя относительно горизонi0 тальной оси, измеритель момента сопротивления вращению образца, нагружающий рычаг с грузом, взаимодействующий с верхним держателем контробраэца, о т л и ч а ю щ е е с я тем, что, с целью приближения условий

iS испытаний к реальным, рычаг закреплен на приводе, привод выполнен с возможностью поступательного перемещения вдоль оси вращения образцедержателя, а устройство снабжено механизмом перемещения привода и иэ2О мерителем сопротивления поступательному перемещению образца.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР У 244686,, 25 кл. 6 01 и 19/02, 1965.

2, Авторское свидетельство СССР Р 348927, кл. G 01 М 19/02, 1967 (прототип).
