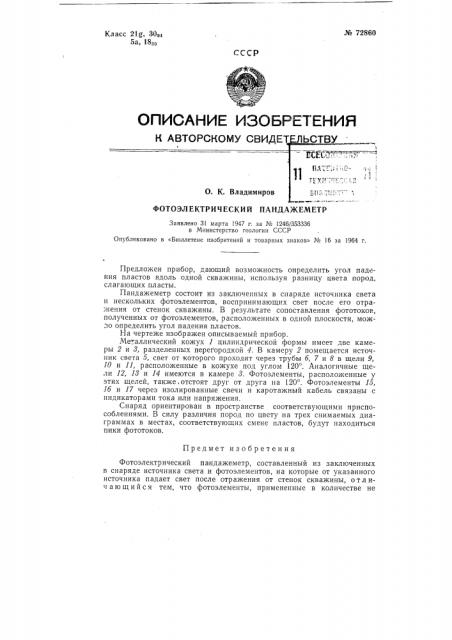

№ 72860

Класс 21g, 30а

5а, 18аа

СССР

ФОТОЭЛ ЕКТРИ ЧЕСКИ Й ПАНДАЖЕМЕТР

Заявлено 31 марта 1947 г. за Ко 1246/353336 в Министерство геологии СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» _#_ 16 за 1964 г.

Предложен прибор, дающий возможность определить угол падения пластов вдоль одной скважины, используя разницу цвета пород, слагающих пласты.

Пандажеметр состоит из заключенных в снаряде источника света и нескольких фотоэлементов, воспринимающих свет после его отражения от стенок скважины. В результате сопоставления фототоков, полученных от фотоэлементов, расположенных в одной плоскости, мож:ю определить угол падения пластов.

На чертеже изображен описываемый прибор.

Металлический кожух 1 цилиндрической формы имеет две камеры 2 и 8, разделенных перегородкой 4. В камеру 2 помещается источник света 5, свет от которого проходит через трубы б, 7 и 8 в щели 9, 10 и 11, расположенные в кожухе под углом 120 . Аналогичные щели 12, 18 и 14 имеются в камере 8. Фотоэлементы, расположенные у этих щелей, также, отстоят друг от друга на 120 . Фотоэлементы 1о, 16 и 17 через изолированные свечи и каротажный кабель связаны с индикаторами тока или напряжения.

Снаряд ориентирован в пространстве соответствующими приспособлениями. В силу различия пород по цвету на трех снимаемых диаграммах в местах, соответствующих смене пластов, будут находиться пики фототоков, Предмет изобретения

Фотоэлектрический пандажеметр, составленный из заключенных в снаряде источника света и фотоэлементов, на которые от указанного источника падает свет после отражения от стенок скважины, отл ич а ю шийся тем, что фотоэлементы, примененные в количестве не № 72860 менее трех, размещены по окружности снаряда в одной горизонтальной плоскости, с целью определения угла падения пластов в результате сопоставления получаемых в процессе перемещения пандажеметра записей фототоков.
