Реферат

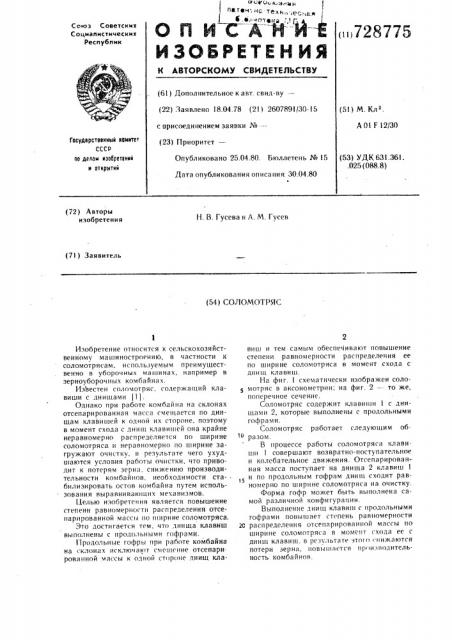

ОП ИС

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (ii 728775

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву— (22) Заявлено 18.04.78 (21) 2607891/30-15 с присоединением заявки №--(23) Приоритет— (51} М. Кле.

А 01 г 12/30

Государственный номнтет

СССР оо делам нзаоретвннй н открытнй

Опубликовано 25.04.80. Бюллетень № 15

Дата опубликования описания 30.04.80 (53) УДК 631.361. . 025 (088. 8) (72) Авторы изобретения

H. В. Гусева и А. М. Гусев (7l) Заявитель (54) СОЛОМОТРЯС

Изобретение относится к сельскохозяйственному машиностроению, в частности и соломотрясам, исllользуемblм преимущественно в уборочных машинах, например в зерноуборочных комбайнах.

Известен соломотряс, содержа1ций клавиши с днищами (11.

Однако при работе комбайна на склонах отсепарированная масса сме1цается по днищам клавишей к одной их стороне, поэтому в момент схода с днищ клавишей она крайне неравномерно распределяется по ширине соломотряса. и неравномерно по ширине загружают очистку, в результате чего ухудшаются условия работы очистки, что приводит к потерям зерна, снижению производительности комбайнов, необходимости стабилизировать остов комбайна путем использования выравнивакнцих механизмов.

Целью изобретения является повышение степени равномерности распределения отсепарированной массы по ширине соломотряса.

Зто достигается тем, что днища клавиш выполнены с продольными гофрами.

Продольные гофры при работе комбайна на склонах и«ключан т смецгение отсепари рованной массы к одной стороне днищ клаl2 ca v EJ k dr Q y, патеч нс техн,,;е. ел

"к к 1а-е виш и тем самым обеспечивают повышение степени равномерности распределения ее по ширине соломотряса в момент схода с днищ клавиш.

На фиг. 1 схематически изображен соло мотряс в аксонометрии: на фиг. 2 — - то же, поперечное сечение.

Соломотряс содержит клавиши 1 с днищами 2, которые выполнены с продольными гофрами.

Соломотряс работает следующим об " разом.

В процессе работы соломотря«а клавиши 1 совершают возвратно-поступательное и колебательное движения. Отсепарированная масса поступает на днища 2 клавиш 1

15 и по продольным гофрам днищ сходит равномерно по ширине соломотряса на очистку.

Форма гофр может быть выполнена самой различной конфигурации.

Выполнение днищ клавиш «продольными гофрами повышает стс пень равномерности

2С распределения отсепарированной массы о ширине соломотряса в момент «хода ее с днищ клавиш. в результате этого «нижаются потери зерна, цов1цпастся пр 1изводительность комбайнов.

Ффф » «>КЖгк» 4ф»

Ф iф е>>в Ф»к Ф,t

>>Ь з

72877г>

3 с»о ).% >l и г> >г>г>>>ег ения

Составитель A. Кала>вник

Текред К. Шуфрнч Корректор В, (.ннннкав

Тираж 723 додоне.нос

ПН И И П И Государственного комитета СССР

»» делам изобретений н открв>тнй

113035. Чогква, Ж вЂ” 3Г>, Рау»>с»а» наб., д. 4! >

Фн.>н»л П П и «Патент>. r. Ужгород, ул. H(»>e»»>;»>, 1

Редактор М. Ро>ова

Заказ 1823 2

Соломотряс. содерж»щий клавиши с днищами, отличающийся гсм, что, с целью новыГнения степени равномерности распределения отсепарироваш(ой массь> ll(> ширине соломозряса. дни>ца клавиш выш>лн> I».,> с нр»,»ль ными гофрами.

Источники ингрг>рмац>ги, принятые во внимание црн экспертизе !. Руководство по эксплуатации. Самоходные комбайны. Ростов-на->1ону, «Колос», 197> (прототип).
