Реферат

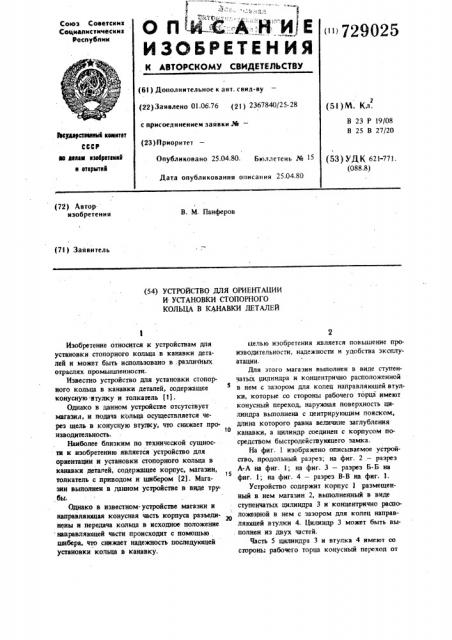

ОЛАФ А Е

ИЗОБРЕТЕНИЯ

Союз Советски к

Социалистических

Республик

729025

К АВТОРСКОМУ СВИДЕТЕРЬСТВУ (S4) Дополнительное к авт. сеид-ву (22) Заявлено 01.06 .76 (21) 2367840/25-28 с присоединением заявки М— (23) Приоритет (5! )М. Кл.

В 23 P 19/08

В 25 В 27/20

Всударстаеииьй каанпат

СССР

N даааи иэабратаик44 и еткрьпи44

Опубликовано 25.04.80. Бюллетень .% 15

Дата опубликования описания 25.04.80

1 (53) Уд((621-771. (088.8) (72) Автор изобретения

В. М. Панферов (74) Заявитель (54) УСТРОЙСТВО ДЛЯ ОРИЕНТАЦИИ

И УСТАНОВКИ СТОПОРНОГО

КОЛЬЦА В 105HAÂÊH ДЕТАЛЕЙ

Изобретение относится к устройствам для установки стопорного кольца в канавки деталей и может быть использовано в:различных отраслях промышленности.

Известно устройство для установки стопорного кольца в канавки деталей, содержащее конусную втулку и толкатель (1).

Однако в данном устройстве отсутствует магазин, и подача кольца осуществляется через щель в конусную втулку, что снижает производительность.

Наиболее близким по технической сущности к изобретению является устройство для ориентации и установки стопорного кольца в канавки деталей, содержащее корпус, магазин, 15 толкатель с приводом и шибером (2). Магазин выполнен в данном устройстве в виде тру бы.

Однако в известном-устройстве магазин и направляющая конусная часть корпуса разъединены и передача кольца в исходное положение направляющей части происходит с помощью шибера, что снижает надежность последующей установки кольца в канавку. целью изобретения является повышение производительности, надежности и удобства эксплуатации.

Для этого магазин выполнен в виде ступенчатых цилиндра и концентрично расположенной в нем с зазором для колец направляющей втулки, которые со стороны рабочего торца имеют конусный переход, наружная поверхность цилиндра выполнена с центрирующим пояском, длина которого равна величине заглубления канавки, а цилиндр соединен с корпусом посредством быстродействующего замка.

На фиг. 1 изображено описываемое устройство, продольный разрез; на фиг. 2.— разрез

А-А на фиг. 1; на фнг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — разрез В-В на фиг. 1.

Устройство содержит корпус 1 размещенный в нем магазин 2, выполненный в виде ступенчатых цилиндра 3 и концентрично расположецной в нем с зазором для колец направляющей втулки 4. Цилиндр 3 может быть выполнен из двух частей.

Часть 5 цилиндра 3 и втулка 4 имеют со стороны рабочего торца конусный переход от

729025 меньшего к большему диаметру. Причем часть

5 выполнена с центрирующим пояском 6, длина которого равна величине заглубления канавки 7.

Направляющая втулка 4, корпус 1 и толкатель 8 базируются на винте 9, используемом в качестве привода.

Цилиндр 3 соединен с корпусом 1 посредством быстродействующего замка 10.

На направляющей втулке 4 для ориентации стопорных колец предусмотрена планка 11.

Устройство работает следующим образом.

Цилиндр 3 выдвигают из корпуса 1 в результате поворота цилиндра.3 относительно своей оси и одновременного раскрытия быстродействующего замка 10.

В магазин 2 на направляющую втулку 4 устанавливают пакет стопорных колец 12 при крайнем правом положении толкателя 8. Затем цилиндр 3 закрепляют в корпусе 1 в обратной последовательности.

Подготовленное к работе устройство центрирующим пояском 6 со стороны рабочего торца устанавливают до упора в отверстие 13 детали 14, предварительно установив в него упор- 25 ный элемент 15, ограничивающий перемещение кГзйнего стопорного кольца 12. Установка стопорных колец 12 в канавку 7 происходит за счет подачи колец толкателем 8 or приводного винта 9, Причем кольца 12 сначала проходят по направляющей втулке 4, потом по конусному переходу, который их сжимает, и, пройдя до упоенного элемента 15, кряк."„;. стспорное кольцо 12 под действием свс:нх унру4 гих свойств, разжимаясь, устанавливается в канавку 7 детали 14.

Для установки последующего стопорного кольца 12 требуется перемещение пакета стопорных колец в устройстве на величину равную высоте стопорного кольца.

Формула изобретения

Устройство для ориентации и установки стопорного кольца в канавки деталей, содержащее корпус, размещенные в нем магазин и толкатель с приводом, о т л и ч а ю щ ее с я тем, что, с целью повышения производительности, надежности и удобства эксплуатации, магазин выполнен в виде ступенчатых цилиндра и концентрично расположенной в нем с зазором для колец направляющей втулки, которые со стороны рабочего торца имеют конусный переход, наружная поверхность цилиндра выполнена с центрирующим пояском, длина которого равна величине заглубления канавки, а цилиндр соединен с корпусом посредством быстродействующего замка.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР И 269043, кл..В 25 В 29/00, 1966. 2. Шерман В. Л. и Легоньских Г. В. Механизация сборочных работ в приборостроении.

М, Госуд. научно-техническое издательство машиностроительной литературы, 1963, с. 338, фиг. 152 (прототип).

729025

Редактор Л. Народная

Тираж 1160

ЦНИИПИ Государственного комитета СССР по делам изобретений и oTKpbITffH

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 1881/l4

Подписное

Филиал ППП "Патент", г..Ужгород, ул. Проектная, 4

Составитель В. Снеховский

Техред Э. Чужик Корректор М. Шароши
