Зажимное устройство
Иллюстрации
Реферат
iii 729026
Союз Советских
Социалистических
Республик

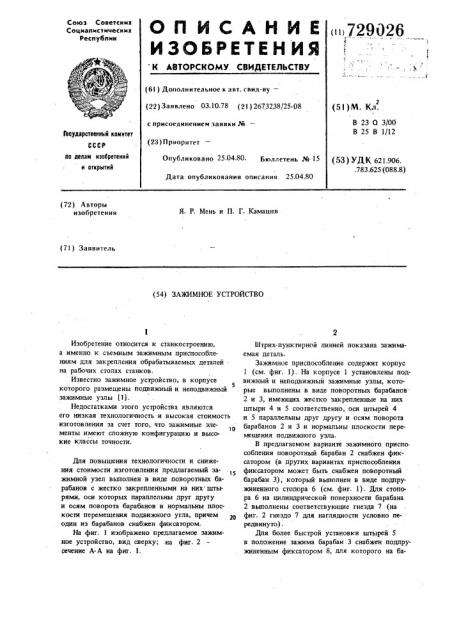

ОП ИКАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву— (22) Заявлено 03.10.78 (21) 2673238/25-08 (51) М. Кд.
В 23 0 3/00
В 25 В 1/12 с присоединением заявки Ж
Государственный комитет (23) Приоритет па делам изобретений н открытий
Опубликовано 25.04.80. Бюллетень ¹ 15
Дата опубликования описания 25.04.80 (53) УД К 621.906. .783.625 (088.8) (72) Авторы изобретения
Я. P. Мень и П. Г. Камашев (71) Заявитель (54) ЗАЖИМНОЕ УСТРОЙСТВО
Изобретение относится к станкостроению, а именно к съемным зажимным приспособлениям для закрепления обрабатываемых деталей . на рабочих столах станков.
Известно зажимное устройство, в корпусе
5 которого размещены подвижный и неподвижный эажимные узлы (1).
Недостатками этого устройства являются. его низкая технологичность и высокая стоимость изготовления за счет того, что зажимные эле о менты имеют сложную конфигурацию и высокие классы точности.
Для повышения технологичности и снижения стоимости изготовления предлагаемый зажимной узел выполнен в виде поворотных барабанов с жестко закрепленными на них штырями, оси которых параллельны друг другу и осям поворота барабанов и нормальны плоскости перемещения подвижного угла, причем один из барабанов снабжен фиксатором.
На фиг. 1 изображено предлагаемое зажимное устройство, вид сверху; .на фиг, 2 сечение А-А на фиг. 1.
Штрих-пунктирной линией показана зажимаемая деталь.
Зажимное приспособление содержит корпус
1 (см. фиг. 1). На корпусе 1 установлены подвижный и неподвижный зажимные узлы, которые выполнены в виде поворотных барабанов
2 и 3, имеющих жестко закрепленные на них штыри 4 и 5 соответственно, оси штырей 4 и 5 параллельны друг другу и осям поворота барабанов 2 и 3 и нормальны плоскости перемещения подвижного узла.
В предлагаемом варианте зажимного приспособления поворотный барабан 2 снабжен фиксатором (в других вариантах приспособления фиксатором может быть снабжен поворотный барабан 3), который выполнен в виде подпружиненного стопора 6 (см. фиг. 1). Для стопора 6 на цилиндрической поверхности барабана
2 выполнены соответствующие гнезда 7 (на фиг. 2 гнездо 7 для наглядности условно передвинуто) .
Для более быстрой установки штырей 5 в положение зажима барабан 3 снабжен подпружиненным фиксатором 8, для которого на баФормула изобретения
Источники информации, принятые во внимание при экспертизе 5
1. Блюмберг В. А. и др. Переналаживаемые станочные приспособления. Л., 1966, с. 235, рис. 141.
3 72902 рабане 3 выполнены соответствующие гнезда 9, Подвижный зажимной узел установлен на направ ляюших 10 и имеет механизм 11 перемещения, выполненный, в данном варианте приспособления, в виде винтовой передачи. 5
Дпя зажима детали выбирают в зависимости от размера ее поперечного сечения соответствующие пары эажимных штырей 4 и 5. Барабан 2 расстопаривают и поворотом вокруг его оси устанавливают выбранную пару штырей 4 в положение зажима (в положение, при котором штыри 4 обращены к подвижному зажимному узлу и расположены симметрично относительно продольной оси приспособления). Затем барабан 2 фиксируют в этом положении стопором 6. После этого поворотом барабана 3 пару выбранных штырей 5 также устанавливают в положение зажима (в положение, при котором штыри 5 обращены к неподвижному зажимному узлу и расположены симметрично относительно продольной оси приспособления).
Детали зажимаются перемещением подвижного зажима узла при помощи механизма 11 перемещения в сторону неподвижного зажимного узла.
Для обеспечения зажима деталей других размеров достаточно поворотом барабанов 2 и 3
6 4 установить соответствующие штыри 4 и 5 в ноложение зажима..
Предлагаемое зажимное приспособление по сравнению с прототипом имеет более высокую технологичность и более низкую стоимость изготовления;
Зажимное устройство, в корпусе которого размещены подвижный и неподвижный зажимные узлы о т л и ч а ю щ е е с я тем, что, с целью повышения технологичности и снижения стоимости изготовления, зажимные узлы выполнены в виде поворотных барабанов. с жестко закрепленными на них штырями, оси которых параллельны друг другу и осям поворота барабанов и нормальны плоскости перемещения подвижного узла, причем один из барабанов снабжен фиксатором.
729026
Составитель Е. Анкудинова
Техред H. Бабурка
Корректор М, Шароши
Редактор Т. Шагова
Заказ 1881/14
Тираж 1160
ЦНИИПИ Государственного комитета СССР но делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Поджсное
Филиал ППП "Патент", г, Ужгород, ул.. Проектная, 4
