Реферат



Союз Соаетскми

Соцмалмстмческмк

Республмк

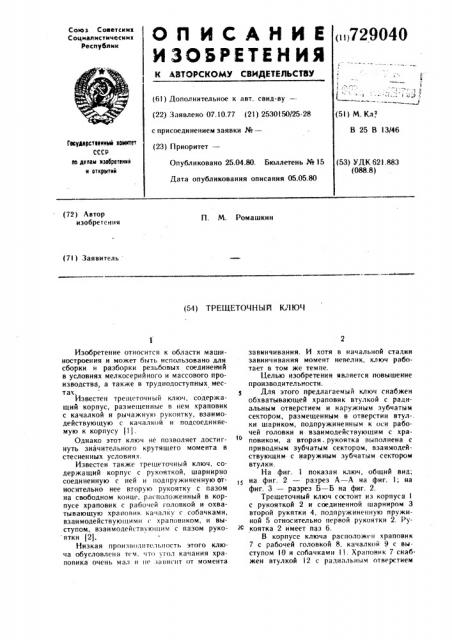

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()729040 (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.10.77 (21) 2530150/25-28 с присоединением заявки ¹â€” (23) Приоритет— (5l) . Кле

В 25 В 13/46

Гееударстеенимй комитет

СССР ла делам изобретений и открмтиб

Опубликовано 25.04.80. Бюллетень № 15

Дата опубликования описания 05.05.80

f53) УДК 621.883 (088.8) (72) Автор изобретсния

П. M. Ромашкин (7I ) Заявитель (54) ТРЕЩЕТОЧНЫЙ КЛЮЧ

Изобретение относится к области машиностроения и может быть использовано для сборки и разборки резьбовых соединений в условиях мелкосерийного и массового производства, а также в труднодоступных местах.

Известен трещеточный ключ, содержащий корпус, размещенные в нем храповик с качалкой и рычажную рукоятку, взаимодействующую с качалкой н подсоединяемую к корпусу (1).

Однако этот ключ не позволяет достигнуть значительного крутящего момента в стесненных условиях.

Известен также трещеточный ключ, содержащий корпус с рукояткой, шарнирно соединенную с ней и подпружиненную относительно нее вторую рукоятку с пазом на свободном конце, расположенный в корпусе храповик с рабочей головкой и охватывающую храповик кача1Kv с собачками, взаимодействующими с храповпком, и выступом, взаимодействуктщнм с пазом руко ятки (2).

Низкая производительность этого ключа обусловлена T ч. IT() утоп качания храповика очень мал и щ:тавнснт <)T момента завинчивания. И хотя в начальной стадии эавинчивания момент невелик, ключ работает в том же темпе.

Целью изобретения является повышение производительности.

Для этого предлагаемый ключ снабжен обхватывающей храповик втулкой с радиальным отверстием и наружным зубчатым сектором, размещенным в отверстии втул-. ки шариком, подпружиненным к оси рабочей головки и взаимодействующим с храповиком, а вторая. рукоятка выполнена с приводным зубчатым сектором, взаимодействующим с наружным зубчатым сектором втулки.

На фиг. 1 показан ключ, общий вид; на фиг. 2 — разрез А — А на фиг. l; на фиг. 3 — разрез Б — Б на фиг. 2.

Трешеточный ключ состоит нз корпуса I с рукояткой 2 и соединенной шарниром 3 второй рукятки 4, подпружиненную пружиной 5 относительно первой рукоятки 2. Рукоятка 2 имеет паэ б.

В корпусе ключа расположен храповик

7 с рабочей головкой 8. качалкой 9 с выстулом 10 и собачками 11. Храповик 7 снаб. жен втулкой 12 с радиальным отверстием

729040

13 и наружным зубчатым сектором 14. В отверстии 13 размещен шарик 15, подпружиненный пружиной 16.

Вторая рукоятка 4 выполнена с приводным .секгором 17 и взаимодействует с наружным сектором 14 втулки 12, Корпус l ключа состоит иэ двух пластин 18 и 19, соединенных винтами 20.

Ключ работает следующим образом.

При нажатии на рукоятку 4 приводной сектор 17 поворачивает наружный сектор 14, который посредством шарика 15 поворачивает храповик 7 с завинчиваемым элементом (на чертеже не псгказано). В это время собачки 1! качалки 9 проскальзывают относительно храповика 7 за счет разности скоростей двух пар (приводной сектор 17— наружный сектор 14 и паз 6 — выступ

10 качалки .9}.

При достижении определенного момента эавинчивания шарик 15 утапливается зубом храповика 7, отжимая пружину 16 и весь момент завинчивания передается через паз

6 рукоятки 2 и выступ 10 качалки 9.

Такая конструкция ключа позволяет сделать угол поворота храповика зависимым от момента закручивания, Использование предлагаемого ключа на операциях сборки и разборки резьбовых соединений позволяет увеличить производительность, Формула изобретения

Трещеточный ключ, содержащий корпус с рукояткой, шарнирно соединенную с ней и подпружиненную относительно нее вторую рукоятку с пазом на свободном конце, расположенный в корпусе храповик с рабочей головкой и охватывающую храповик качалку с собачками, взаимодействующими с храповиком, и выступом, взаимодействующим в с пазом рукоятки, отличающийся тем, что, с целью повышения производительности, он снабжен, охватывающей храповик втулкой с радиальным отверстием и наружным зубчатым сектором, размещенным в отверстии втулки шариком, подпружиненным к оси рабочей головки и взаимодействующим с храповиком, а вторая рукоятка выполнена с приводным зубчатым сектором, взаимодействующим с наружным зубчатым сектором втулки. зю Источники информации, принятые во внимание при экспертизе

1. Патент США № 3726161, кл. 81 — 60, ! 973.

2. Авторское свидетельство СССР. № 269037, кл. В 25 В 13/46, 1967 (прототип), 729040
