Способ получения коррозионно-устойчивых покрытий для работы в морских условиях

Способ получения коррозионно-устойчивых покрытий для работы в морских условиях

Иллюстрации

Показать все

Реферат

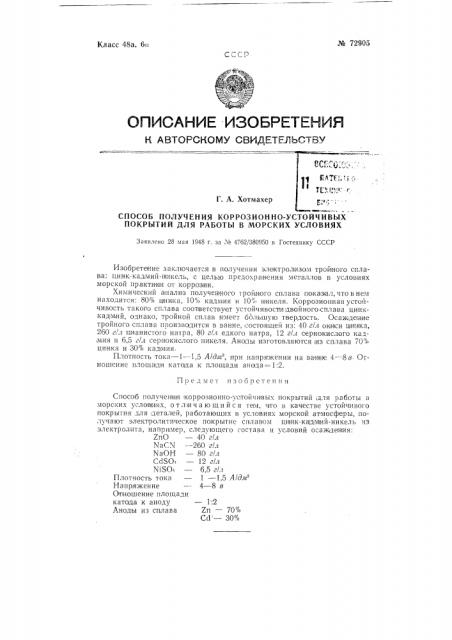

№ 72S05

Класс 48а, 6oi

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СПОСОБ ПОЛУЧЕНИЯ КОРРОЗИОННО-УСТОЙЧИВЫХ

ПОКРЫТИЙ ДЛЯ РАБОТЫ В МОРСКИХ УСЛОВИЯХ

Заявлено 28 мая 1948 r. за ¹ 4762/380950 в Гостехнику СССР

Изобрете)ние заключается в получении электрол изо м трой ного сплава: HHHK-калмий-някель, с целью предохран ения металлов в условиях морской практиии от коррозии.

Химический анализ полученного тройного сплава показал, что в нем находится: 80% ц инка, 10",о кадмия и 10% никеля. Коррозионная устойчивость такого сплава соответствует устойчивости. двойного сплава цинккадмий, однако, тройной сплав имеет большую твердость. Осаждеиие тройного сплава производится в ванне, состоящей из: 40 г/л окиси ц|ияы, 260 г/л цианистого патра, 80 г/.г едкого патра, 12 г/л сернокислого кадмия и 6,5 г/л сернокислого пикеля. Аноды изготовляются из сплава 70% цинка и 30% кад1мия.

Плотность тока — 1 — 1,5 А/ди, при напряжении на ван!не 4 — 8в Огношение плошади катода к площади анода = 1:2.

Предмет изобретения

Способ получен|и|я коррозионно-устойчивых покрытии;для работы в морских условиях, отличающийся там, что в качестве устойчивого покрытия для летал ей, работающих в условиях морской атмосферы, получают электролитическое покрытие сплавом цинк-ка!дм ий-никель из электролита, например, следующего состава и условий осажден ия:

ZnO — 40 г/л

МаСХ вЂ” 260 г/л

NaOH — 80 г/,г

Cd$O — 12 г/л

%$04 — 6,5 г/л

Плотность тока — 1 — 1,5 А/дм

Напряжение — 4 — 8 в

Отношение площади катода к аноду — 1:2

Аноды из сплава Zn — 70%

Cd — 30%
