Электролит для нанесения покрытий сплавом цинк-титан

Электролит для нанесения покрытий сплавом цинк-титан

Иллюстрации

Показать все

Реферат

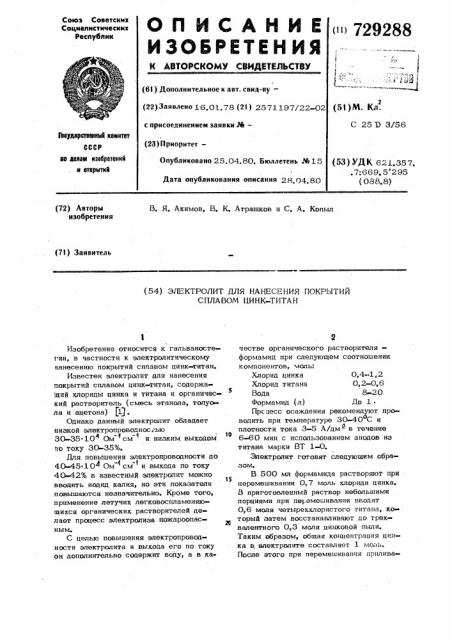

Союз Советски к

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (> 729288 в ii

Опубликовано 25.04.80. Бюллетень М15

Дата опубликования описания 28 04.80 (51)M. Кл.

С 25 0 3/56

Веударстееккай кемктет

СССР ао аеааи кзебретеикв к еткриткв (5З) УДК 621.357. . 7: 669. 5 2 95 (088.8) (72) Авторы изобретения

В. Я. Акимов, В. К. Атрашков и С. А. Копыл (71) Заявитель (54) ЭЛЕКТРОЛИТ ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЙ

СПЛАВОМ ЦИНК-ТИТАН

Изобретение относится к гальваностегии, в частности к электролитическому нанесению покрытий сплавом цинк- титан.

Известен электролит для нанесения покрытий сплавом цинк-титан, содержа щий хлориды цинка и титана и органичес кий растворитель (смесь sraHona, толуо ла и ацетона) (11.

Однако данный электролит обладает низкой электропроводностью

30-35 104 Ом см и низким выходом по току 30-35%.

Для повышения электропроводности до

40-45 1 0" Ом " см и выхода по току

4042% в известный электролит можно вводить иодид калия, но эти показатели повышаются незначительно. Кроме того, применение летучих легковоспламеняю» шихся органических растворителей делает процесс электролиза . пожароопас» ным.

С целью повышения электропроводности электролита и выхода его по току он дополнительно содержит воду, а в ка» честве органического растворителяформамид при следующем соотношении компонентов, моль:

Хлорид цинка 0,4-1,2

Хлорид титана 0,2-0,6

Вода 8«20

Формамид (л) Qo 1 °

Прсцесс осаждения рекомендуют про водить при температуре 30-40 С и о плотности тока 3»5 А/дм в течение

1О

6-60 мин с использованием анодов из титана- марки BT 1«0.

Электролит готовят следующим образом.

В 500 мл формамида растворяют при

15 перемешивании 0,7 моль хлорида цинка.

В приготовленный раствор небольшими порциями при пе емешивании вводят

0,6 моля четыреххлористого титана, ко» торый затем восстанавливают до трехвалентного 0,3 моля цинковой пыли.

Таким образом, общая концентрация пинка в электролите составляет 1 мо; ь.

После этого при перемешивании прилива720

0,4

0,6

Хлорид титана, моль

Хлорид цинка, моль

Вода, моль

Формамид, л

0,4

Qo 1

Температура, С

Плотность тока, Л/дм

Продолжительность осаждения, мин

20

0,8

0,1

0,2

Содержание титана, %

Электропроводность, Х,10, Ом " "см""

5ЯО

580

430

Выход по току, %

Скорость осаждения, мкм/ч

Толщина покрытия, мкм

Микротвердость, МПа, 600

580

570

Коррозионная стойкость: скорость коррозии в атмосферных условиях, г/м ;год

14 з ют 14 моль воды и доводят объем раствора до 1 л формамидом.

Формамид выбран в качество основного растворителя благодаря своей высокой диэлектрической проницаемости и электропроводности. Кроме того, он хорошо растворяет хлор, ды цинка и титана, et o молекулы не содержат подвижных протонов, что увеличивает перенапряжение выделения водорода на катоде. 1В

Вода необходима для образования аквокомплексов хлоридов металлов, Полное удаление воды из электролита приЭлектролит согласно изобретению, составленный на основе смеси органического растворителя и воды, обладает более высокими технологическими покаводит к получешпо не содержащих титана цинковых покрытий„значительное увеличение концентрации иоды влечет за собой снижение содержаш .я титана в сплаве. Содержание титана в сплаве увеличивается с возрастанием концентрации хлоридов цинка и титана, но при их концентрации 1,0 моль и 0,6 моль соответственно содержание титана остается постоянным.

В таблице приведены состав электролита„ режим осаждения и эксперимен« тальные данные. дателями по сравнению с известным электролитом: содержит нелетучие, малотоксичные соединения, характеризуется высоким перенапряжением выделения

729288!

Составитель В. Бабок

Редактор F. Полионова Техред И. Астапош Корректор Я, Стец

Заказ 1219/27 Тираж 698 Подписнле

LIHHHHH Государственного комитета СССР п.о делам изобретений и открытий

113035, Москва, Ж 35, Раушская наб„д, 4/5

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4 водорода на катоде и повышенным выходом по току, обладает высокой электропроводностью, позволяет получать покрытия с коррозионной стойкостью в

1,5-2 раза выше, чем обычные цинковые покрытия (скорость коррозии обычного цинкового покрытия в аналогичных условиях составляет 23 г/м .год), что особенно важно, когда детали эксцлуатируются в жестких условиях. формула изобретения

Электролит для нанесения покрытий сплавом цинк-титан, содержащий хлориды цинка и титана и органический растворитель, отличающийся тем, что, с целью повышения его электропроводности и выхода по току, îí дополнительно содержит воду, а в качестве органического растворителя - форма» мид при следующем соотношении компонентов, моль:

Хлорид цинка 0,4-1,2

Хлорид титана 0,2-0,6

Вода 8-20 формамид (л) Qo 1, Источники информации, принятые во внимание при экспертизе

1. Ovar Fevenc, prokoj LoSzto. »1оМаИа9 т0 qa6vanihus cenkbevonai ейоаИ-Йаьо nernorres оЮда1Ьо .—

РЖ Химия, 1966, ¹ 11, реф. 11Л276, с. 34.,
