Способ сужения трикотажа на машинах с дополнительными игольницами

Способ сужения трикотажа на машинах с дополнительными игольницами

Иллюстрации

Показать все

Реферат

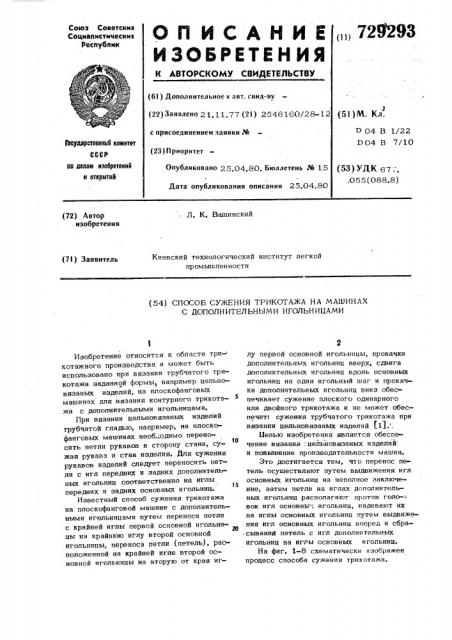

К АвторСКОМ СвидитильстВЬ (61) Дополнительное к авт. свид-ву (22)Заявлено 21,11.77 (21) 2546160/28 12 (5))M. Кл т т 04 В 1/22

D 04 В 7/10 с присоединением заявки,% йвудирстееииый комитет

СССР ио йелее1 изобретений и открытий (23) Приоритет

Опубликовано 25.04.80. Бюллетень М 15 (53) УДК 67 . .055 (088.8) Дата опубликовании описания 25.04.80

Л. К. Ващинский (72) Автор изобретения

Киевский технологический институт легкой промышленности (71) Заявитель (54) СПОСОБ СУЖЕНИЯ ТРИКОТАЖА НА МАШИНАХ

С ДОПОЛНИТЕЛЬНЫМИ ИГОЛЬНИЦАМИ лу первой основной игольницы, прокачки дополнительных игольниц вверх, сдвига дополнительных игольниц вдоль основных игольниц на один игольный шаг и прокачки дополнительных игольниц вниз обес;Изобретение относится к области три- котажного производства и может быть использовано при вязании трубчатого трикотажа заданной формы, например цельновязаных изделий, на плоскофанговых машинах для вязания контурного трикота5 жа с дополнительными игольницами.

При вязании цельновязаных изделий трубчатой гладью, например, на плоскофанговых машинах необ.;одимо переноt0 сить петли рукавов в сторону стана, сужая рукава и стан изделия.. Для сужения рукавов изделий следует переносить петли с игл передних и задних дополнительных игольниц соответственно на иглы

15 передних и задних основных игольниц.

Известный способ сужения трикотажа на плоскофанговой машине с дополнительными игольницами путем переноса петли с крайней иглы первой основной игольницы на крайнюю иглу второй основной игольницы, переноса петли (петель), расположенной не крайней игле второй основной игольницы на вторую от края игпечивает сужение плоского одинарного или двойного трикотажа и не может обеспечитг сужения трубчатого трикотажа при вязании цельновязаных изделий 11). .

Целью изобретения является обеспечение вязания:цельновязаных иэделий: и повышение производительности машин.

Это достигается тем, что перенос петель осушествляют путем выдвижения игл основных игольниц на неполное заключение, затем петли на иглах дополнительных игольниц располагают против голо- вок игл основны.: игольниц, надевают их на иглы основных игольниц путем выдвижения игл основных игольниц вперед и сбрасывания петель с игл дополнительных игольниц на иглы основных игольниц.

На фиг. 1-8 схематически изображен процесс способа сужения трикотажа. сициаииссичеснмс Q П И C A H H Е 111, 729293

ИЗОБРЕТЕН ИЯ

729293

Способ сужения может быть осущест-.влен в следующей последовательности.

Иглы 1, 2 основных игольниц из исходного положения (см. фиг. 1) выдвигают в пс ожение неполного заключения

5 а иглы 3, 4 дополнительных игольниц прокачивают вверх и выдвигают из игольниц, располагая их над отбойными зубьями 5 основных игольниц (см. фиг. 2). Иглы 1„2 основных игольниц опускаются <и (см. фиг. 3). Иглы 3, 4 дополнительных игольниц сдвигаются вдоль фронта игл

1, 2 основных игольниц, располагая их над крайними иглами основных игольниц с петлями. 1S

Иглы 3, 4 дополнительных игольниц прокачивают вниз и располагают между:, отбойными зубьями 5 над иглами основных игольниц (см. фиг. 4). Иглы 1, 2 основных игольниц выдвигают и располагаютро .в петлях 6 игл 3, 4 дополнительных игольниц (см. фиг, 5). Иглы 3, 4 дополнительных игольниц выдвигают в положение заключения, одновременно несколько прокачивают вверх (см. фиг. 6), а затем возвраща- 25 ют в нижнее положение (см. фиг. 7). В результате этого петли 6 сбрасываются с игл 3, 4 дополнительных игольниц на иглы l, 2 основных игольниц.

Иглы 3, 4 дополнительных игольниц, 30 сбросившие петли, выключают из работы

,и прокачивают вниз. Иглы 1, 2 основных игольниц опускают в нижнее рабочее положение (см. фиг. 8).

Предложенный способ позволяет достичь 35 нового эффекта — уменьшения числа игл в работе с внутренней стороны дополнительных игольниц при вязании трубчатого трикотажа путем переноса петель с крайних игл дополнительных игольниц на крайние иглы основных игольниц. Он срав. нительно простой — при переносе нескольких петель достигается эффект переноса

4 значительного числа петель. Высокая эффективность способа обусловлена его простотой и возможностью одновременного переноса петель в двух парах игольниц с двух сторон машины и воэможностью практически неограниченной величины сдвига дополнительных игольниц (количества выключенных за одну сбавку игл).

Без изменений способ может быть использован для переноса петель с любых игл дополнительных игольниц, а не только с крайних игл. Он может быть осуществлен клиньями в течение одного или двух ходов каретки, а также при перемещении игл одновременно, например, с помощью кулачков. Кроме того, способ может быть выполнен одновременно с вязанием или последовательно с ним.

Формула изобретения

Способ сужения трикотажа на машинах с дополнительными игольницами, заключающийся в переносе петель с игл дополнительных игольниц на иглы основных игольниц на границе работающих игл основных и дополнительных игольниц, отличающийся тем, что,с целью вязания цельновязанных изделий и повышения производительности машины, перенос петель осуществляют путем вы« движения игл основных игольниц на неполное заключение, затем петли на ит лах дополнительных игольниц располагают против головок игл, основных игольниц, надевают их на иглы основных иголь.. ниц путем выдвижения игл основны.с игольниц вперед и сбрасывания петель с игл дополнительных игольниц на иглы основных игольниц.

Источники информации, принятые во внимание при экспертизе

1. Патент Швейцарии Ию 373844, кл. 25 а 5/04, 1964.
