Реферат



т,з,", б,; аа, и е у

ОЛЙ

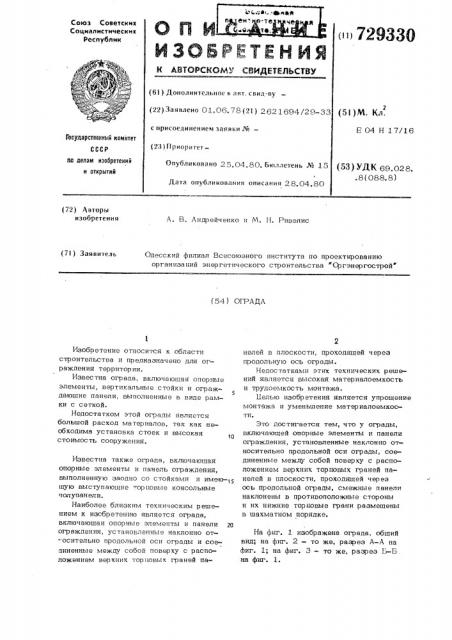

Союз Советскик

Социапистическик

Республик (и 729330

ЙЗОБРРТЕН ЙЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

=+,.

11 (63 ) Дополнительное к ввт. свид-ву (22) Заявлено 01.06.78(21) 2621694/29-33 (5l ) M. Кд, с присоединением заявки ¹вЂ”

E 04 Н 17/16

Государственный номитет (23) Приоритетда делам изобретений и открытий

Опубликовано 25,04.80. Ьюллетень ¹ 15 (53 ) УД К 69. 02 8..8(088.8) Дата опубликования описания 28.04.80 (72) Авторы изобретения

А. В. Андрейченко и М. Н. Ривелис (7I) Заявитель

Одесский филиал Всесоюзного института по проектированию организаций энергетического строительства Оргэнергострой (54 ) ОГРА,ЦА

Изобретение относится к области строительства и предназначено для ограждения территории.

Известна ограда, включающая опорные элементы, вертикальные стойки и ограждающие панели, выло:тненные в виде рамки с сеткой.

Недостатком этой ограды является большой расход материалов, так как необходима установка стоек и высокая стоимость сооружения.

Известна также ограда, включающая опорные элементы и панель ограждения, выполненную заодно со стойками и имею-15 шую выступающие орцовые консольные чолупанели.

Наиболее близким техническим решением к изобретению является ограда, включающая опорные элементы и панели 2п ограждения, установленные наклонно от* осительно продольной оси ограды и соединенные между собой поверху с расположением верхних торцовых граней панелей в плоскости, проходящей через продольную ось ограды.

Недостатками этих технических решений является высокая материалоемкость и трудоемкость монтажа.

11елью изобретения является упрощение монтажа и уменьшение материалоемкости.

Это достигается тем, что у ограды, включающей опорные элементы и панели ограждения, установленные наклонно относительно продольной оси ограды, соединенные между собой поверху с расположением верхних торцовых граней панелей в плоскости, проходящей через ось продольной ограды, смежные панели наклонены в противоположные стороны и их нижние торцовые грани размещены в шахматном порядке.

На фиг. 1 изображена ограда, обтпий вид; на фиг. 2 — то же, разрез А-A на

Фиг. 1; на фиг. 3 — то же, разрез Б-Б.

:на фиг. 1.

29330

Ось т 4 »

Э 7

Ограда включает опорные элементы 1, панели 2 ограждения, выполненные в виде отдельных рамок с сетками, Каждая рамка включает верхний горизонтал ный элемент 3, нижний горизонтальный элемент 4, вертикальные элементы 5 и сетку 6.

Нижние горизонтальные элементы 4 жестко прикреплены к опорному элементу 1 и сдвинуты в шахматном порядке относительно оси ограды. Верхние горизонтальные элементы 5 жестко соединены между собой по верху и размещены в плоскости, проходящей через продольную ось ограды.

Бля обеспечения необходимой жест кости нижние горизонтальные элементы сдвинуты относительно оси.на 2 см.

Такое конструктивное выполнение ограды позволяет исключить стойки и

I дает возможность сэкономить 50 пог,м труб на каждые 100 пог.м ограды, Учитывая годовую потребность в оградах только для трансформаторных подстанций, ожидаемая экономии составит

300 тыс. руб. в год. Формула изобр етения

Ограда, включающая опорные элементы и панели ограждения, установленные наклонно относительно продольной оси ограды и соединенные между собой поверху с расположением верхних торцовых граней панелей в плоскости, проходящей через продольную ось ограды, о т— личающаяся тем,что,сцелью упрощения монтажа и уменьшения материалоемкости, смежные панели наклонены в противоположные стороны и их нижние торцовые грани размещены в шахматном порядке.
