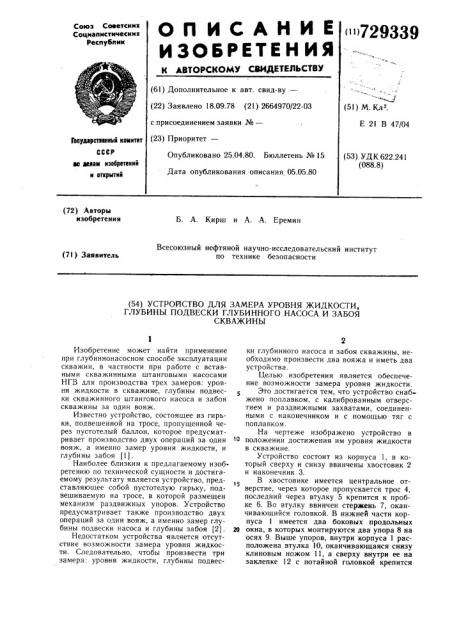

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.09.78 (21) 2664970/22-03 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 25.04.80. Бюллетень № 15

Дата опубликования описания 05.05.80

)")729339

Союз Советских

Социалистических

Республик

L (51) М. Клз.

Е 21 В 47/04

Гесударстееиимй комитет

СССР йв делам изобретений и открытий (53) УДК 622.241 (088.8) (72) Авторы изобретения

Б. А. Кирш H А. А. Еремин

Всесоюзный нефтяной научно-исследовательский институт по технике безопасности (7! ) Заявитель (54) УСТРОИСТВО ДЛЯ ЗАМЕРА УРОВНЯ ЖИДКОСТИ, ГЛУБИНЫ ПОДВЕСКИ ГЛУБИННОГО НАСОСА И ЗАБОЯ

СКВАЖИНЫ

Изобретение может найти применение при глубиннонасосном способе эксплуатации скважин, в частности при работе с вставными скважинными штанговыми насосами

НГВ для производства трех замеров: уровня жидкости в скважине, глубины подвески скважинного штангового насоса и забоя скважины за один вояж.

Известно устройство, состоящее из гирьки, подвешенной на тросе, пропущенной через пустотелый баллон, которое предусматривает производство двух операций за один вояж, а именно замер уровня жидкости, и глубины забоя (1).

Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является устройство, представляющее собой пустотелую гирьку, подвешиваемую на тросе, в которой размещен механизм раздвижных упоров. Устройство предусматривает также производство двух операций за один вояж, а именно замер глубины подвески насоса и глубины забоя (2). 20

Недостатком устройства является отсутствие возможности замера уровня жидкости. Следовательно, чтобы произвести три замера: уровня жидкости, глубины подвес2 ки глубинного насоса и забоя скважины, необходимо произвести два вояжа и иметь два устройства.

Целью изобретения является обеспечение возможности замера уровня жидкости.

Это достигается тем, что устройство снабжено поплавком, с калиброванным отверстием и раздвижными захватами, соединенными с наконечником и с помощью тяг с поплавком.

На чертеже изображено устройство в положении достижения им уровня жидкости в скважине.

Устройство состоит из корпуса 1, в который сверху и снизу ввинчены хвостовик 2 и наконечник 3.

В хвостовике имеется центральное отверстие, через которое пропускается трос 4, последний через втулку 5 крепится к пробке 6. Во втулку ввинчен стержень 7, оканчивающийся головкой. В нижней части корпуса 1 имеется два боковых продольных окна, в которых монтируются два упора 8 на осях 9. Выше упоров, внутри корпуса 1 расположена втулка О, оканчивающаяся снизу клиновым ножом 11, а сверху внутри ее на заклепке 12 с потайной головкой крепится

729339 пластинчатая пружина 13. Упоры 8 входят в расточку в козырьке 14.

В корпусе 1 сверху имеются два боковых паза 15 для раздвижных захватов 16 и ось поворота 17. В торцы захватов ввинчены заостренные выступы-наконечники 18. К раздвижным захватам 16 на осях 19 присоединены тяги 20, соединенные другими концами с помощью ушков 21 и осей 22 к пустотелому баллону 23. Баллон 23 концентрически насажен на стержень 7 и имеет калибровочное отверстие 24.

Устройство работает следующим образом.

Устройство на тросе спускается внутрь труб 25, из которых извлечен вставкой скважинный штанговый насос. Втулка 10 упирается клиновым ножом 11 в наклонные торцы упоров 8 и они раздвигаются под действием веса втулки. При достижении уровня жидкости устройство останавливается, так как пустотелый баллон 23 выталкивает жидкость и раздвигает захваты 16, которые вы.ступами-наконечниками 18 упираются в стенку колонны насосно-компрессорных труб

25. При этом происходит резкое уменьшение натяжения троса, на котором устройство опускается в скважину.

Это фиксируется на дневной поверхности и по счетчику оборотов определяется уровень жидкости и через 10 — 15 сек внутренняя полость баллона через калиброванное отверстие заполняется жидкостью. При этом захваты 16 опускаются и корпус 1 свободно вместе с подвешенными в нем деталями опускается на тросе дальше.

При достижении конусной опоры 26 глубинного насоса упоры 8 через козырек 14 упираются в последнюю и устройство останавливается. На дневной поверхности фиксируется уровень подвески глубинного насоса. При этом стержень 27 под действием собственного веса опускается, и наконечник 2 входит внутрь втулки 10, раздвигает пружину 13, которая западает за шляпку наконечника. При натяжении троса и при подъеме стержень 7 поднимает втулку 10 с клиновым ножом 11, благодаря чему упоры 8 повертываются относительно осей 9 и утапливаются в пазах корпуса 1. Диаметр корпуса .1 меньше самого малого отверстия у основания конусной опоры 26 вставного насоса„ благодаря чему корпус 1 беспрепятственно опускается до забоя 28 скважины, который определяется также, а козырек 14 остается на конусной опоре. После чего корпус 1 со всеми деталями, они соединяются вместе по мере подъема, совместно поднимаются на дневную поверхность. Баллон 23 при прохождении воздушной среды опорожняется.

Для перезарядки узла определения глубины подвески от стержня 7 с головкой отвинчивают из дневной поверхности хвостовик 2, извлекают вышеуказанные детали и через отверстие, имеющееся во втулке 10, прутком сжимают пружину 13. После чего головка стержня свободно выходит из втулки 10.

Устройство собирают снова. В зависимости

26 от диаметра колонны труб ввинчивают или вывинчивают выступы-наконечники 18; В зависимости от диаметра конуса вставного насоса козырек 14 предусматривается сменным.

Формула изобретения

Устройство для замера уровня жидкости. глубины подвески глубинного насоса и заье боя скважины, содержащее корпус, упоры, втулку с фиксирующим конусом, наконечник, отличающееся тем, что, с целью обеспечения возможности замера уровня жидкости, оно снабжено поплавком с калиброванным отверстием и раздвижными захватами, соединенными с наконечником и с помошью тяг с поплавком.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 417612, кл. Е 21 В 47/04, 23.07.74.

2. Авторское свидетельство СССР № 605951, кл. Е 21 В 47/04, 10.04.78.

729339

11

zo

zz

2f

Z3 г

Z7
