Реферат

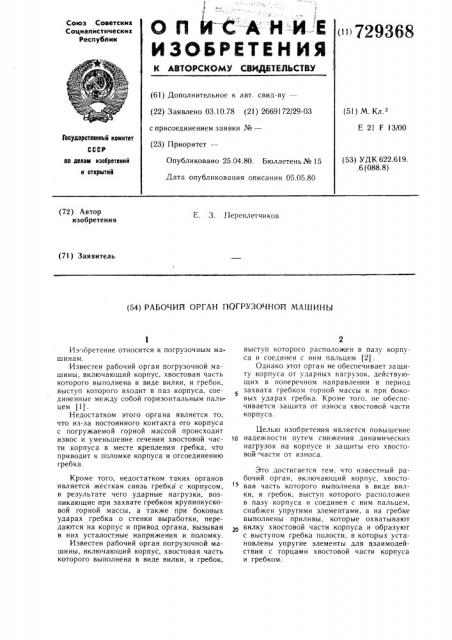

Оll ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< 729368 (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.10.78 (21) 2669172/29-03 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл

Е 21 F 13/00

Госудерстееииый комитет (53) УДК 622.619..6 (088. 8) Опубликовано 25.04.80. Бюллетень № 15

Дата опубликования описания 05.05.80 оо делам изобретеиий и открытий (72) Автор изобретения

Е. 3. Переплетчиков (71) Заявитель (54) РАБОЧИЙ ОРГАН ПОГРУЗОЧНОЙ МАШИНЫ

Изобретение относится к погрузочным машинам.

Известен рабочий орган погрузочной машины, включающий корпус, хвостовая часть которого выполнена в виде вилки, и гребок, выступ которого входит в паз корпуса, соединенные между собой горизонтальным пальut M (i)

Недостатком этого органа является то, что из-за постоянного контакта его корпуса с погружаемой горной массой происходит износ и уменьшение сечения хвостовой части корпуса в месте крепления гребка, что приводит к поломке корпуса и отсоединению гребка.

Кроме того, недостатком таких органов является жесткая связь гребка с корпусом, в результате чего ударные нагрузки, возникающие при захвате гребком крупнокусковой горной массы, а также при боковых ударах гребка о стенки выработки, передаются на корпус и привод органа, вызывая в них усталостные напряжения и поломку.

Известен рабочий орган погрузочной машины, включающий корпус, хвостовая часть которого выполнена в виде вилки, и гребок, выступ которого расположен в пазу корпуса и соединен с ним пальцем (2).

Однако этот орган не обеспечивает защиту корпуса от ударных нагрузок, действующих в поперечном направлении в период захвата гребком горной массы и при боковых ударах гребка. Кроме того, не обеспечивается защита от износа хвостовой части корпуса.

Целью изобретения является повышение

1о надежности путем снижения динамических нагрузок на корпусе и защиты его хвостовой части от износа.

Это достигается тем, что известный рабочий орган, включающий корпус, хвостовая часть которого выполнена в виде вилки, и гребок, выступ которого расположен в пазу корпуса и соединен с ним пальцем, снабжен упругими элементами, а на гребке выполнены приливы, которые охватывают

2в вилку хвостовой части корпуса и образуют с выступом гребка полости, в которых установлены упругие элементы для взаимодействия с торцами хвостовой части корпуса и гребком.

729368

Формула изобретения

Составитель Н. Туленинов

Техред К. Шуфрич Корректор Ю. Макаренко

Тираж 626 Подписное

ЦНИИ ПИ Государственного комитета СССР по делам изобретений и открытий

ll 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал П П П «Патент», r. Ужгород, ул. Проектная, 4

Редактор Е. Полионова

Заказ 1232/31

На фиг. 1 показан рабочий орган в исходном положении; на фиг. 2 — то же, при рабочем ходе.

Рабочий орган включает корпус 1, хвостовая часть 2 которого выполнена в виде вилки 3. В паз 4 корпуса 1 входит выступ 5 гребка 6, который соединен с корпусом с помощью горизонтального пальца 7. Гребок

6 снабжен приливами 8, которые охватывают вилку 3 хвостовой части 2 корпуса и образуют в гребке полости 9, в которых размещены упругие элементы 10, взаимодействующие с торцами 11 хвостовой части корпуса рабочего органа.

Работает орган следующим образом.

При работе приливы 8 гребка 6 взаимодействуют с погружаемой горной массой и раздвигают ее, предохраняя хвостовую часть

2 корпуса от контакта с горной массой, сохраняя от износа наиболее нагруженное сечение вилки 3 в месте крепления гребка 6.

Динамические нагрузки, возникающие при внедрении гребка 6 в горную массу и 26 действующие в продольном направлении, а также поперечные нагрузки, возникающие при захвате горной массы и боковых ударах о стенки выработки и невзорванные участки почвы, гасятся при развороте гребка за счет податливости упругих элементов 10, взаимодействующих с торцами 11 хвостовой части корпуса l.

Конструкция этого рабочего органа увеличивает срок его службы, в частности корпуса, путем защиты его от износа, а также повышает надежность.

Рабочий орган погрузочной машины, включающий корпус, хвостовая часть которого выполнена в виде вилки, и гребок, выступ которого расположен в пазу корпуса и соединен с ним пальцем, отличаюи1ийея тем, что, с целью повышения надежности путем снижения динамических на грузок на корпусе и защиты его хвостовой части от износа, он снабжен упругими элементами, а на гребке выполнены приливы, которые охватывают вилку хвостовой части корпуса и образуют с выступом гребка полости, в которых установлены упругие элементы для взаимодействия с торцами хвостовой части корпуса и гребком.

Источники информации, принятые во внимание при экспертизе

1. Грамм Г. А. и др. Погрузочная машина ПНБ — 4, М., <<Недра я,1974, с. 25 — 27.

2. Авторское свидетельство СССР № 473841, кл. Е 21 F 13/00, 09.02.73 (прототип).
