Водоструйный элеватор

Водоструйный элеватор

Иллюстрации

Показать все

Реферат

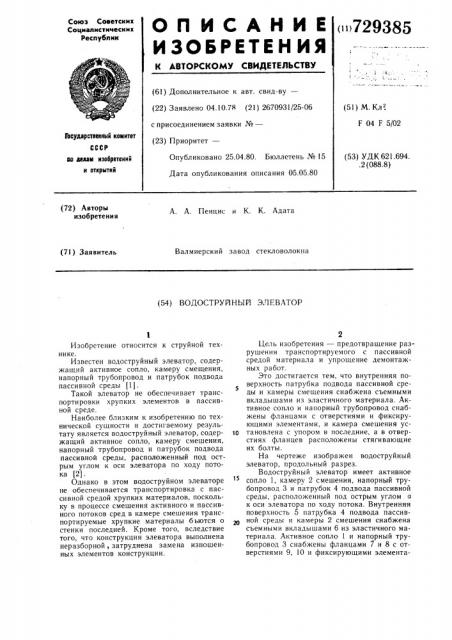

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()729385 (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.10.78 (21) 2670931/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

F 04 F 5/02

Гооударотееииый комитет

Опубликовано 25.04.80. Бюллетень № 15

Дата опубликования описания 05.05.80 (53) УДК 621.694..2 (088.8) ао делан изобретеиий и открытий (72) Авторы изобретения

А. А. Пенцис и К. К. Адата

Валмиерский завод стекловолокна (71) Заявитель (54) ВОДОСТРУЛНЫЙ ЭЛЕВАТОР

Изобретение относится к струйной технике.

Известен водоструйный элеватор, содержащий активное сопло, камеру смещения, напорный трубопровод и патрубок подвода пассивной среды (1).

Такой элеватор не обеспечивает транспортировки хрупких элементов в пассивной среде.

Наиболее близким к изобретению по технической сущности и достигаемому результату является водоструйный элеватор, содержащий активное сопло, камеру смешения, напорный трубопровод и патрубок подвода пассивной среды, расположенный под острым углом к оси элеватора по ходу потока (2).

Однако в этом водоструйном элеваторе не обеспечивается транспортировка с пассивной средой хрупких материалов, поскольку в процессе смешения активного и пассивного потоков сред в камере смешения транспортируемые хрупкие материалы б ьются о стенки последней. Кроме того, вследствие того, что конструкция элеватора выполнена неразборной, затруднена замена изношенных элементов конструкции.

Цель изобретения — предотвращение разрушения транспортируемого с пассивной средой материала и упрощение демонтажных работ.

Это достигается тем, что внутренняя поверхность патрубка подвода пассивной среды и камеры смещения снабжена съемными вкладышами из эластичного материала. Активное сопло и напорный трубопровод снабжены фланцами с отверстиями и фиксирующими элементами, и камера смешения ус1О тановлена с упором в последние, а в отверстиях фланцев расположены стягивающие их болты.

На чертеже изображен водоструйный элеватор, продольный разрез.

Водоструйный элеватор имеет активное сопло 1, камеру 2 смешения, напорный трубопровод 3 и патрубок 4 подвода пассивной среды, расположенный под острым углом а к оси элеватора по ходу потока. Внутренняя поверхность 5 патрубка 4 подвода пассивной среды и камеры 2 смешения снабжена съемными вкладышами 6 из эластичного материала. Активное сопло 1 и напорный трубопровод 3 снабжены фланцами 7 и 8 с отверстиями 9, 10 и фиксирующими элемента729385

Составитель С. Ковбаса

Редактор Л. Лашкова Техред К. Шуфрнч Корректор Ю. Макаренко

Заказ 1236/32 Тираж 725 Подписное

U,Н И И П И Государственного комитета СССР

llo делам изобретений н открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4 ми 11 и 12, и камера 2 смешения установлена с упором в последние, а в отверстиях

9, 10 фланцах 7, 8 расположены стягивающие их болты (на чертеже не показаны).

Активная жидкостная среда, истекая из активного сопла 1, подхватывает поступающие с пассивной средой в камеру 2 смешения по патрубку 4 транспортируемые хрупкие материалы и перемещает их в напорный трубопровод 3 и дальше — потребителю.

Вследствие того, что патрубок подвода пассивной среды расположен под острым углом к оси элеватора по ходу потока, а внутренняя поверхность патрубка и камеры смешения снабжена съемными вкладышами 6 из эластичного материала, предотвращаются сильные удары транспортируемых хрупких материалов, что исключает разрушение последних в процессе их доставки потребителю. Выполнение водоструйного элеватора иа отдельных разъемных элементов, скрепденных вместе с помощью стягивающих болтов, упрощает демонтажные работы, что позволяет быстро заменять изношенные части конструкции элеватора и, как следствие, упростить эксплуатацию последнего. формула изобретения

1.Водоструйный элеватор, содержащий активное сопло, камеру смешения, напорный трубопровод и патрубок подвода пассивной среды, расположенный под острым углом

s к оси элеватора по ходу потока, отличающийся тем, что, с целью предотвращения разрушения транспортируемого с пассивной сре дой материала, внутренняя поверхность патрубка подвода пассивной среды и камеры смешения снабжена съемными вкладышами из эластичного материала.

2. Элеватор по и. 1, отличающийся тем, что, с целью упрощения демонтажных работ, активное сопло и напорный трубопровод снабжены фланцами с отверстиями и фиксирующими элементами, и камера смешения установлена с упором в последние, а в отверстиях фланцев расположены стягивающие их болты.

Источники информации, принятые во внимание при экспертизе

>б 1. Авторское свидетельство СССР № 191086, кл. F 04 F 5/30, 1967.

2. Авторское свидетельство СССР № 422868, кл. F 04 F 5/00, 1974 (прототип) .
