Способ контроля содержания нафталина в коксовом газе

Способ контроля содержания нафталина в коксовом газе

Иллюстрации

Показать все

Реферат



с

А"

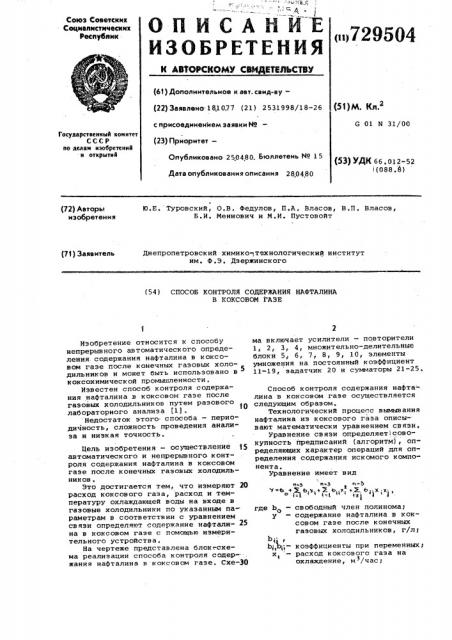

Союз Советских

Соцнелнстнчесних

Республик (бт) Дополнительное к авт. саид-ву— (22) Заявлено 181077 (21) 2531998/18-26

Р1 М „г с присоединением заявки №

G 01 N 31/00

Государственный комитет

СССР но делам изобретений н открытий (23) Приоритет—

Опубликовано 250480. Бюллетень ¹ 15

Дата опубликования описания 28,04,80 (53) УДК 66. 012-52 (088.Й) Ю.Е. Туровский, О.В. Федулов, П.A. Власов, В.П. Власов, Б.И. Мениович и М.И. Пустовойт (72) Авторы изобретения (71) Заявитель

Днепропетровский химико- технологический институт им. Ф.Э. Дзержинского (54) СПОСОБ КОНТРОЛЯ СОДЕРЖАНИЯ НАФТАЛИНА

В КОКСОВОМ ГАЗЕ

Изобретение относится к способу непрерывного автоматического определения. содержания нафталина в коксовом газе после конечных газовых холодильников и может быть использовано в коксохимической промыаленности.

Известен способ контроля содержания нафталина в коксовом газе после газовых холодильников путем разового лабораторного анализа (1). Недостаток этого способа — периодичность, сложность проведения анализа и низкая точность.

Цель изобретения — осуществление автоматического и непрерывного контроля содержания нафталина в коксовом газе после конечных газовых холодильников .

Это достигается тем, что измеряют 20 расход коксового газа, расход и температуру охлаждающей воды на входе в газовые холодильники по указанным параметрам в соответствии с уравнением связи определяют содержание нафтали- 25 на в коксовом газе с помощью измерительного устройства.

На чертеже представлена блок схема реализации способа контроля содержания нафталина в коксовом газе. Схе-30 ма включает усилители — повторители

1, 2, 3, 4, множительно-делительные блоки 5, 6, ?, 8, 9, 10, элементы умножения на постоянный коэффициент

1l-19, задатчик 20 и сумматоры 21-25.

Способ контроля содержания нафта- . лина в коксовом газе осуществляется следующим образом.

Технологический процесс вымывания нафталина иэ коксового газа описывают математически уравнением связи.

Уравнение связи определяет1совокупность предписаний (алгоритм), определяющих характер операций для определения содержания искомого компонента.

Уравнение имеет вид нз Ii=3 е п=ь

>=e +Хьт +X e. x,. +X e).к х =1 где Ь вЂ” свободный член полинома; у — содержание нафталина в коксовом газе после конечных газовых холодильников, г/л

И

Ь),Ь;; — коэффициенты при переменных х — расход коксового газа на

4 охлаждение, м /час;

729504. Формула изобретения

Составитель Н. Романникова

Редактор Р. Антонова ТехредЖ.Кастедевич Корректор Е. Папп

Тираж 1019 П подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 1254/38

Филиал ППП Патент, г. УжгорОд, ул. Проектная, 4 х — расход охлаждающей воды, 2 м /час, х — температура охлаждающей э воды,"C ..

Полученное уравнение связи преобразуется в машинный вид . Для этого значения у и х, представляют в виде пропорциональнйх пневматических сигналов. Для каждого х „ и у определяют свой масштабнЫй множитель по формуле.

FLU !О

К ° = p х

ЬР где доз — возможное изменение параметра, от минимального до максимального значения шкалы; ь Р— изменение давления воздуха 15 прибора для изменений параметра от минимального до максимального значения.

Значения переменных х в пневмосигналах будет равно: 20

К((Рх; 0 2) +

Й„„— начало шкалы.

После подстановки значений х и у и после ряда несложных алгебраических преобразований получаем уравнение связи в машинном виде. Машинный вид уравнения определяет окончательную структуру измерительного устройства, в котором и реализуется полученное уравнение связи.

Сигналы, пропорциональные измеряемым параметрам процесса, поступают в аналоговое измерительное устройство, которое реализует полученную математическую модель. Измерительное устройство работает следующим образом: сигналы Р„, Рх и Р„ через усили а "з тели-повторители 1-3 поступают на множительно-делительные блоки 5,6-10, где возводятся в квадрат (см. Уравнение связи), и элементы умножения на постоянный коэффициент ll, 12, 13-19, выходы которых подключены к трехвходовым сумматорам 21-25. Задатчик 20 служит для ввода в устройство свободного члена уравнения. Выходной сигнал измеригельного устройства пропорционален. содержанию нафталина в коксовом газе после конечных холодильников. Этот сигнал иэ усилителя- повторителя 4 поступает на вторичный измерительный самопишущий прибор (иа чертеже не показан) .

Зкономический эффект порядка

25 тыс. руб. при расходе газа

100000 м /час.

Способ контроля содержания нафталина в коксовом газе после газовых холодильников, о т л и ч а ю щ и и с я тем, что, с целью осуществления автоматического и непрерывного контроля, измеряют расход коксового газа, расход и температуру охлаждающей воды на входе в газовые холодильники . и по укаэанным параметрам в соответствии с уравнением связи определяют содержание нафталина в коксовом газе с помощью измерительного устройства.

Источники информации, принятые во внимание при экспертизе

1. Глузман Л.Д., Эдельман И.И.

Лабораторный контроль коксохимического производства. М ., Металлургия, 1968, с . 191-201 (прототип) .
