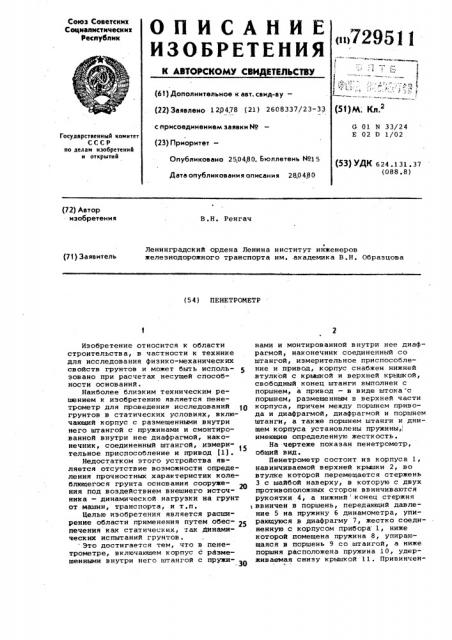

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено 120478 (21) 2608337/23-33 с присоединением заявки ¹ (23) Приоритет—
Опубликовано 250480. Бюллетень ¹15
Дата опубликования описания 280480 р1)М; Кл.2
G 01 N 33/24
Е 02 0 1/02
Государственный комитет
СССР но делам изобретений и открытий (53) УДК 624.131,37 (088.8) (72) Автор изобретения
В.Н. Ренгач
Ленинградский ордена Ленина институт инженеров железнодорожного транспорта им. академика В.Н. Образцова (71) Заявитель (54) GEHETPOMETP
Изобретение относится к области строительства, в частности к технике для исследования физико-механических свойств грунтов и может быть использовано при расчетах несущей способности оснований.
Наиболее близким техническим решением к изобретению является пенетрометр для проведения исследований грунтов в статических условиях, включающий корпус с размещенными внутри него штангой с пружинами и смонтированной внутри нее диафрагмой, наконечник, соединенный штангой, иэмери- 15 тельное приспособление и привод (1).
Недостатком этого устройства является отсутствие возможности определения прочностных характеристик колеблющегося грунта основания сооружения под воздействием внешнего источника — динамической нагрузки на грунт от машин, транспорта, и т.п.
Целью изобретения является расширение области применения путем обес- 25 лечения как статических, так Динамических испытаний грунтов. Это достигается тем, что в пенетрометре, включающем корпус с размещенными внутри него штангой с пружинами и монтированной внутри нее диафрагмой, наконечник соединенный со штангой, измерительное приспособление и привод, корпус снабжен нижней втулкой с крьаакой и верхней крышкой, свободный конец штанги выполнен с поршнем, а привод — в виде штока -с поршнем, размещенным в верхней части корпуса, причем между поршнем привода и диафрагмой, диафрагмой и поршнем штанги, а также поршнем штанги и днищем корпуса установлены пружины,, имеющие определенную жесткость.
На чертеже показан пенетрометр, общий вид.
Пенетрометр состоит из корпуса 1, навинчиваемой верхней крынки 2, во втулке которой перемещается стержень
3 с шайбой наверху, в которую с двух противоположных сторон ввинчиваются рукоятки 4, а нижний конец стержня ввинчен в поршень, передающий давление 5 на пружину 6 динамометра, упирающуюся в диафрагму 7, жестко соединенную с корпусом прибора 1, ниже которой помещена пружина 8, упирающаяся в поршень 9 со штангой, а ниже поршня расположена пружина 10, удерживаемая снизу крышкой 11. Привинчен729511
Формула изобретения ный к штанге конический наконечник
12 проникает в исследуемый грунт 13 под действием давления. В динамическом режиме в грунте действует возмущающая сила 14. С учетом этой силы и плотности грунта подбираются жесткости пружин 6, 8 и 10.
Прибор работает следующим образом.
В статическом режиме после установки его в вертикальное положение и легкого прикосновения конуса к исследуемому грунту 13 нажимают на рукоятки 4, передающие это усилие на стержень 3, пружину 6, диафрагму 7, пружину 8, поршень и штангу 9 и наконечник 12, который медленно погружается в грунт. Отсчеты снимают по 15 шкале 16 стрелкой фиксатора 15.
В динамическом режиме после установки прибора и легкого прикосновения конуса к грунту 13, совершающего вынужденные колебания под влиянием Щ внешнего источника, производят плавное нажатие, передающееся На рукоятки 4, стержень и поршень 3, на пружину динамометра 6, фиксирующую это усилие с помощью стрелки-фиксатора
15 на шкале 16, далее на диафрагму 7, пружину 8, поршень со штангой 9, на который оказывает также воздействие пружина 10, регулирующая степень виброэащиты пружиной 8 и, наконец, наконечник 1 2, который соприкасается с грунтом 13 и воспринимает те же вынужценные колебания грунта. Пружина
8, обладая определенной для данных исследований жесткостью, поглощает
35 колебания снизу. Доводку виброэащитной способности пружины 8 осуществляют поворотом нижней крышки 11, изменяющей жесткость пружины 10. После достижения полной виброзащиты приступают к отсчетам по шкале 16 и плавному погружению наконечника в грунт 13 в результате обработки полученных данных, определяют динамические угол внутреннего трения и сцепление.
Пенетрометр, включающий корпус с размещенными внутри него штангой с пружинами и монтированной внутри нее диафрагмой, наконечник соединенный со штангой, измерительное приспособление и привод, о т л и ч а ю щ, и и с я тем, что, с целью расширения области применения путем обеспечения как статических, так динамических испытаний корпус снабжен нижней втулкой с крышкой и верхней крышкой, свободный конец штанги, выполнен с поршнем, а привод — в виде штока с поршнем, размещенным в верхней части корпуса, причем пружины установлены между поршнем привода и диафрагмой, диафрагмой и поршнем штанги, а также поршнем штанги и днищем корпуса.
Источники информации, принятые во внимание при экспертизе
1, Авторское свидетельство СССР
9 169273, KJI. Е 62 0 1/00, 1964 °
