Стабилизатор постоянного напряжения

Стабилизатор постоянного напряжения

Иллюстрации

Показать все

Реферат

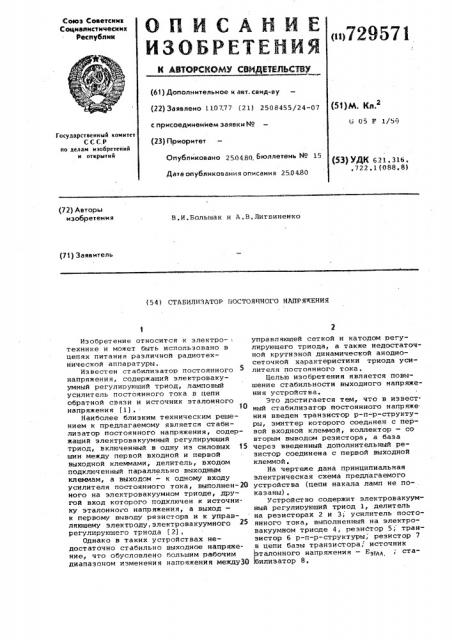

Союз Советскнв

Соцнелнстнчеснни

Республик ю729571 (61) Дополнительное к авт. саид-ву (22) Заявлено 110777 (21) 2508455/24-07 с присоединением заявки ¹ (23) Приоритет

Опубликовано 250480 Бюллетень ¹ 15

Дата опубликования описания 2504ЯО (51)М. Кл.

Ы 05 Г 1/50

Государственный комитет

ССС.P яо делам изобретений и открытий (53) УДК 621. 316. ,722.1 (088. 8) (72) Авторы изобретени я

В.И.Большак и А.В.Литвиненко (71) Заявитель (54) СТАБИЛИЗАТОР ПОСТОЯННОГО НАПРЯЖЕНИЯ

Изобретение относится к электро- 1 технике и может быть использовано в цепях питания различной радиотехнической аппаратуры.

Известен стабилизатор постоянного напряжения, содержащий электровакуумный регулирующий триод, ламповый усилитель постоянного тока в цепи обратной связи и источник эталонного напряжения (1) . 10

Наиболее близким техническим решением к предлагаемому является стабилизатор постоянного напряжения, содержащий электровакуумный регулирующий триод, включенный в одну из силовых 15 шин между первой входной и первой выходной клеммами, делитель, входом подключенный параллельно выходным клеммам, а выходом — к одному входу усилителя постоянного тока, выполнен-20 ного на электровакуумном триоде, другой вход которого подключен к источнику эталонного напряжения, а выход— к первому выводу резистора и к управляющему электроду,электровакуумного 25 регулирующего триода (2), Однако в таких устройствах недостаточно стабильно выходное напряжение, что обусловлено большим рабочим диапазоном изменения напряжения между30 управляющей сеткой и катодом регулирующего триода, а также недостаточной крутизной динамической анодносеточной характеристики триода усилителя постоянного тока.

Целью изобретения является повышение стабильности выходного напряжения устройства, Это достигается тем, что в известный стабилизатор постоянного напряже. ния введен транзистор р-п-р-структуры, эмиттер которого соединен с первой входной клеммой, коллектор — со вторым выводом резистора, а база через введенный дополнительный резистор соединена с первой выходной клеммой °

На чертеже дана принципиальная электрическая схема предлагаемого устройства (цепи накала ламп не по- . казаны).

Устройство содержит электровакуумный регулирующий триод 1, делитель на резисторах 2 и 3 усилитель постоянного тока, вь1полненный на электровакуумном триоде 4, резистор 5 транзистор 6 р-п-р-структуры, резистор 7 в цепи базы транзистора; источник талонного напряжения — Езт к,. стаилизатор 8.

729571

Формула изобретения

БЛИИПИ Заказ 1260/41 Тираж 956 Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Коллектор транзистора 6 подключен к плюсовой выходной клемме стабилизатора, коллектор — к верхнему выводу резистора 5 активной нагрузки, а межцу базой транзистора и катодом регупирующего триода включен резистор 7, Устройство работает следующим образом.

Изменение величины входного напряжения U>< и тока нагрузки приводит к некоторому изменению установившегося значения выходного напряжения 08 у,. Это изменение полностью передается через резистор 7 на базу транзистора 6 и частично через делитель на резисторах 2 и 3 — на управляющую сетку электровакуумного триода 4, B результате этого происходит такое изменение токов транзистора и лампы, которое изменяет в нужную сторону величину падения напряжения на лампе 1, компенсируя тем самым возникшее изменение 0

Дополнительный выигрыш в стабильности определяется при этом динамическим коэффициентом передачи по току транзистора, что составляет приблизительно 15...20 раз.

Это позволяет, в свою очередь, существенно повысить коэффициент стабилизации высоковольтных блоков питания, в которые входит предлагаемый электронный стабилизатор постоянного напряжения, беэ существенного, Увеличения их габаритов и веса.

Стабилизатор постоянного напряжения, содержащий электровакуумный регулирующий триод, включенный в одну из силовых шин между первой входной и первой выходной клеммами, делитель, входом подключенный параллельно выходным клеммам, а выходом— к одному входу усилителя постоянного тока, выполненного на электровакуумном триоде,. другой вход которого подключен к источнику эталонного напряжения, а выход — к первому выводу резистора и к управляющему электроду электровакуумного регулиру 5:ющего триода, отличающийся тем, что, с целью повышения стабильности выходного напряжения, в него введен транзистор р-п-р-структуры, эмиттер которого соединен с первой

Щ входной клеммой, коллектор — со вто-. рым выводом резистора, а база через введенный дополнительный резистор соединена с первой выходной клеммой.

2д Источники информации, принятые во внимание при экспертизе

1, Рогинский В.Ю. Электропитание радиоустройств. Л.О.; Энергия, 1970, с.221.

2. Китаев В.Е. и др. Электропита° ние устройств связи.: Ж. Связь, 1975, с.188, рис.89,
