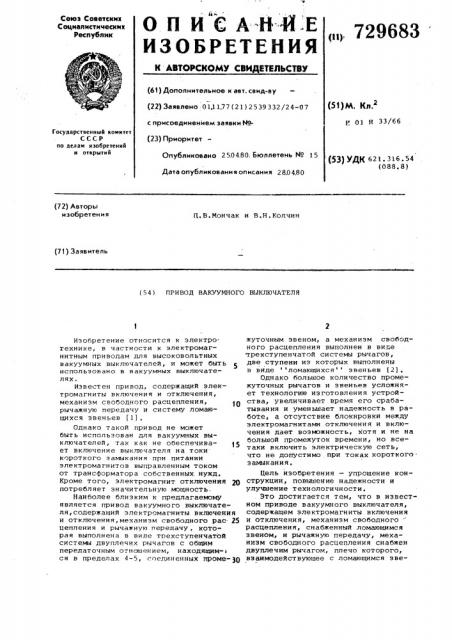

О П И C А Н-:Й-Е 7296 З .

ИЗОБРЕТЕНИЯ

Союз Советскик

Социвлистическии республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 01 .1.77 (21) 2539332/24-07 с присоединением заявки N9(23) Приоритет (51)М. Кл.2

Н 01 Н 33/66

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 2504.80. Бюллетень ¹ 15

Дата опубликования описания 280480 (53) УДК 621 ° 316.54 (088. 8) (72) Авторы изобретения

П.В.Мончак и. В.Н.Колчин (71) Заявитель (54 ) ПРИВОД ВАКУУМНОГО ВЬ?КЛЮЧАГЕЛЯ

Изобретение относится к электротехнике, в частности к электромагнитным приводам для высоковольтных вакуумных выключателей, и может быть использовано в вакуумных выключателях.

Известен привод, содержащий электромагниты включения и отключения, механизм свободного расцепления, рычажную передачу и систему ломающихся звеньев (1).

Однако такой привод не может быть использован для вакуумных выключателей, так как не обеспечива- 15 ет включение выключателя на токи короткого замыкания при питании электромагнитов выправленным током от трансформатора собственных. нужд.

Кроме того, электромагнит отключения 20 потребляет значительную мощность.

Наиболее близким к предлагаемому является привод вакуумного выключателя,содержащий электромагниты включения и отключения, механизм свободного p2lc. 25 цепления и рычажную передачу, которая выполнена в ниле трехступенчатой системы двуплечих рычагов с общим передаточным отношением, находящим-I ся в пределах 4 — 5, соединенных проме- 30 жуточным звеном, а механизм свободного расцепления выполнен в виде трехступенчатой системы рычагов, две ступени из которых выполнены в виде ломающихся звеньев f2).

Однако большое количество промежуточных рычагов и звеньев усложняет технологию изготовления устройства, увеличивает время его срабатывания и уменьшает надежность в работе, а отсутствие блокировки между электромагнитами отключения и включения дает воэможность, хотя и не на большой промежуток времени, но всетаки включить электрическую сеть, что не допустимо при токах короткого. замыкания.

Цель изобретения — упрощение конструкции, повышение надежности и улучшение технологичности, Это достигается тем, что в известном приводе вакуумного выключателя, содержащем электромагниты включения и отключения, механизм свободного расцепления, снабженный ломающимся звеном, и рычажную передачу, механизм свободного расцепления снабжен двуплечим рычагом, плечо которого, взаимодействующее с ломающимся зве729683

20

30 ном, выполнено радиусом, причем величина радиуса больше расстояния до ломающегося звена, находящегося н выпрямленном состоянии, но меньше рас. стояния до него н изломанном состоянии, а электромагниты отключения и включения сблокированы между собой дополнительным фиксатором.

На чертеже дана схема предлагае мого привода.г

Привод содержит электромагнит 1 включения с толкателем 2, механизм свободного расцепления, состоящий из рычага 3 и ломающегося звена 4.

Механизм передачи движения от включающего электромагнита на поднижный контакт 5 дугогасительной камеры содержит Г-образные рычаги 6 и 7, промежуточные зненья 8 и 9 и пружину

10 растяжения. Электромагнит 11 отключения снабжен толкателем 12, проходящим внутри. ломающегося знена 4, и взаимодействующим с ним упором 13.

На толкателе 12 расположена пружина

14. Имеются также фиксатор 15 с пружиной 16 и рычаг 17, воздейстнующий на блок-контакты выключателя. Плечо рычага 3, взаимодействующего со звеном 4, выполнено радиусным, причем величина радиуса такая, что это плечо опирается на звено 4, когда оно находится в выпрямленном состоянии, и имеет возможность свободного вращения, когда звено 4 находится в изломанном состоянии.

Привод работает следующим образом, При включении выключателя толкатель 2 электромагнита 1 включения перемещается нверх и поворачивает рычаг 3, который освобождает звено

4 и через звенья 8 и 9, рычаги 6 и 7 передвигает подвижный контакт 5 дугогасительной камеры. В конце поворо. та рычаг 3 поворачивает рычаг 17, который переключает блок-контакты выключателя, размыкая цепь электромагнита включения и замыкая цепь электромагнита отключения. При этом катушка электромагнита 1 включения обеспечивается и его сердечник возвращается н исходное положение, а рычаг ° 3 удержинается в повернутом состоянии звеном 4, При отключении толкатель 12 упором 13 излаьывает звейо

4 и передвигает фиксатор 15 в отверстие толкателя 2, обеспечивая фиксацию электромагнита 1 включения. Рычаг 3 получает возможность вращения. Era плечо, взаимодействующее сo звеном

4, опускается под действием пружины

10 и через рычаги 6 и 7 и звенья 8 и

9 передвигает подвижный контакт 5, выключатель отключается. В начальный момент поворота рычага 3 освобождается рычаг 17, переключаются блок-контакты, разрывая цепь электромагнита отключения и замыкая цепь электромагнита включения. Таким же образом работает привод при коротком замыкании, однако фиксатор не позволяет в этом случае переместить толкатель 2, т .е. включить принод до тех пор, пока не будут устранены токи короткого зажякания.

Предлагаемый привод конструктивно прост и технологичен. В нем обеспечена автоматическая блокировка электромагнитов включения и отключения,что увеличивает его надежность в работе.

Формула изобретения

Привод вакуумного выключателя, содержащий электромагниты включения, отключения, механизм свободного расцепления, снабженный ломающимся 3Bpпом, и рычажную передачу. о т л и ч а юшийся тем, что, с целью упрощения конструкции, повышения надежности и улучшения технологичности, механизм свободного расцепления снабжен двуплечим рычагом, плечо которого, взаимодействующее с ломающимся звеном, выполнено радиусным, причем величина радиуса больше рлсстояния до ломающегося звена, находящегося в выпрямленном состоянии, но меньше расстояния до него в изломанном состоянии, а электромагниты отключения и включения сблокиронаны между собой дополнхтальным фиксатором.

Источники информации, принятые во внимание при экспертизе

1. Бабиков N.A. Электрические аппараты. М., ГЭИ, ч. 3, 1963, с.262.

2. Авторское свидетельство СССР

9 518816, кл.Н 01 Н, 33/66, 1976 (проTотип /

729683
