Преобразователь с защитой
Иллюстрации
Реферат

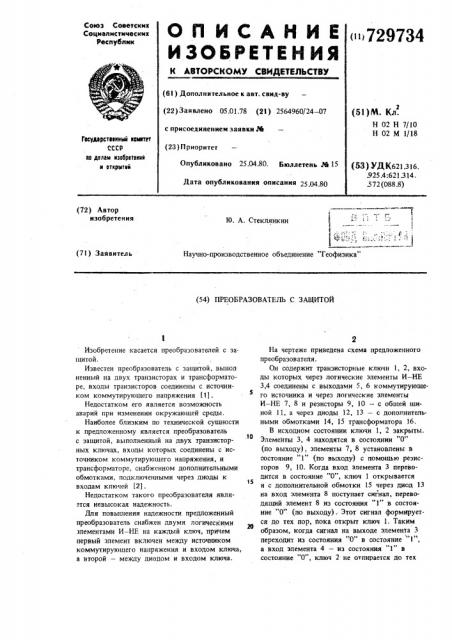

Союз Соеетскнк
Соцналнстнческнк
Респубпнк
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 05.01.78 (21) 2564960/24 — 07 с присоединением заявки М (23) Приоритет (51)М. Кл.
Н 02 Н 7/10
Н 02 М 1/18
Гасударстеекннк кенктет
СССР ао делам кзобретвккк к открытка
Опубликовано 25.04.80. Бюллетень М 15
Дата опубликования описания 25 04 80 (53 ) УД К621.316.
925.4:621314.
572 (088.8) (72) Автор изобретения
Ю. А. Стеклянкнн (7l) Заявитель
Научно-производственное объединение Теофизика" (54) ПРЕОБРАЗОВАТЕЛЬ С ЗАЩИТОЙ.10
Изобретение касается преобразователей с за. шитой.
Известен преобразователь с защитой, выпол пенный на двух транзисторах и трансформаторе, входы транзисторов соединены с источником коммутирующего напряжения 11).
Недостатком его является возможность аварий при изменении окружающей среды.
Наиболее близким по технической сушности к предложенному является преобразователь с защитой, выполненный на двух транзисторных ключах, входы которых соединены с источником коммутирующего напряжения, и трансформаторе, снабженном дополнительными обмотками, подключенными через диоды к входам ключей (2).
Недостатком такого преобразователя является невысокая надежность.
Для повышения надежности предложенный преобразователь снабжен двумя логическими элементами И вЂ” НЕ на каждый ключ, причем первый элемент включен между источником коммутирующего напряжения и входом ключа, а второй — между диодом и входом ключа.
На чертеже приведена схема предложенного преобразователя.
Он содержит транзисторные ключи 1, 2, входы которых через логические элементы И вЂ” НЕ
3,4 соединены с выходами 5, 6 коммутирующего источника и через логические элементы
И вЂ” НЕ 7, 8 и резисторы 9, 10 — с обшей шиной 11, а через диоды 12, 13 — с дополнительными обмотками 14, 15 трансформатора 16, В исходном состоянии ключи 1, 2 закрыты.
Элемейты 3, 4 находятся в состоянии "0" (по выходу), элементы 7, 8 установлены в состояние "1" (по выходу) с помощью резисгоров 9, 10. Когда вход элемента 3 переводится в состояние "0", ключ 1 открывается и с дополнительной обмотки 15 через диод 13 на вход элемента 8 поступает сигнал, переводящий элемент 8 из состояния *1" в состояние "0" (по выходу), Этот сигнал формируется до тех пор, пока открыт ключ 1. Таким образом, когда сигнал на выходе элемента 3 переходит из состояния "0" в состояние а вход элемента 4 — из состояния ".1" в состояние "0", ключ 2 не отпирается до тех
729734
Формула изобретения
ЦНИИПИ Заказ 1299/49 Тираж 783 Подписное
Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4
3 пор, пока на выходе элемента 8 имеется состояние "0", Как только заканчивается рассасываиие заряда в базе ключа 1 перестает формироваться сигнал на дополнительной обмотке 15, логический элемент 8 переходит из
5 состояния "0" в состояние "1" и ключ 2 открывается. Теже процессы повторяются, когда ключ 2 запирается, а ключ 1 отпирается.
Преобразователь с защитой, выполненный иа двух транзисторных ключах, входы которых соединены с источником коммутирующего на4 пряжения, и трансформаторе, снабженном дополнительными обмотками, подключенными через диоды к входам ключей, о т л ич а ю шийся тем, что, с целью повышения надежности, он снабжен двумя логическими элементами И вЂ” НЕ на каждый ключ, причем первый элемент включен между источником коммутирующего напряжения и входом ключа, а второй .— между диодом и входом ключа.
Источники информации, принятые во внимание при экспертизе
1. Сб. Электронная техника в автоматике .
"Советское радио", 1974, вып. 6, с. 105 — 108.
2, Сб. Электронная техника в автоматике .
"Советское радио", 1972, вып. 2, с, 51 — 56.
