Устройство для защиты нагрузки выпрямителя
Иллюстрации
Реферат

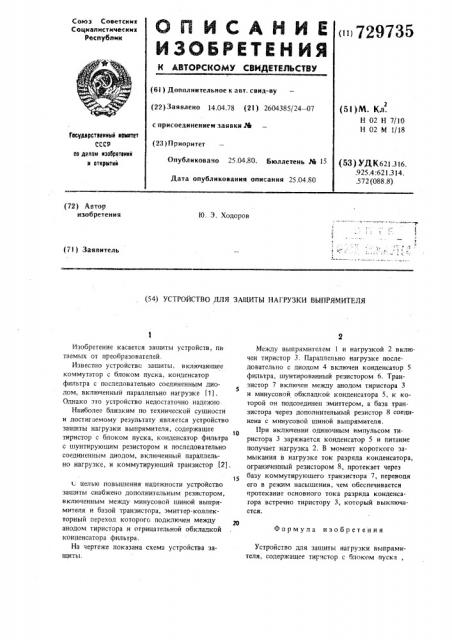

Союз Советски и
Соцыапистическми
Респубпыы
<»>729735 (6i ) Дополнительное к авт. свид-ву (22) Заявлено 14.04,78 (21) 2604385/24 — 07 с присоединением заявки М (23) Приоритет (51)М. Кл.
Н 02 Н 7/10
Н 02 М 1/18
Гввудврстваииьй ивмитат
СССР ва делам изобратаиий и атирьпий
Опубликовачо 25.04.80. Бюллетень Рй 15 (53) УДК621.316. .925.4:621.314.
572 (088.8) Дата опубликования описания 25.04.80 (72) Автор изобретения
Ю. Э. Ходоров (7l ) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗА1ЦИТЫ НАГРУЗКИ ВЫПРЯМИТЕЛЯ
Формула изобретения
Изобретение касается защиты устройств, пи таемых от преобразователей.
Известно устройство зашиты. включающее коммутатор с блоком пуска, конденсатор фильтра с последовательно соединенным диоS дом, включенный параллельно нагрузке (1).
Однако это устройство недостаточно надежно.
Наиболее близким по технической сущности и достигаемому результату является устройство защиты нагрузки выпрямителя, содержащее тиристор с блоком пуска, конденсатор фильтра с шунтируюшим резистором и последовательно соединенным диодом, включенный параллельно нагрузке, и коммутирующий транзистор (2). с цепью повышения надежности устройство защиты снабжено дополнительным резистором, включенным между минусовой шиной выпрямителя и базой транзистора, эмиттер-коллекторный переход которого подключен между анодом тиристора и отрицательной обкладкой конденсатора филыра.
На чертеже показана схема устройства защиты.
Между выпрямителем 1 и нагрузкой 2 включен тиристор 3. Параллельно нагрузке последовательно с диодом 4 включен конденсатор 5 фильтра, шунтированный резистором 6. Транзистор 7 включен между анодом тиристора 3 и минусовой обкладкой конденсатора 5, к которой он подсоединен эмиттером, а база транзистора через дополнительный резистор 8 соединена с минусовой шиной выпрямителя.
При включении одиночным импульсом тиристора 3 заряжается конденсатор 5 и питание получает нагрузка 2. В момент короткого замыкания в нагрузке ток разряда конденсатора, ограниченный резистором 8, протекает через базу коммутирующего транзистора 7, переводя
его в режим насыщения, чем обеспечивается протекание основного тока разряда конденсатора встречно тиристору 3, который выключается.
Устройство для защиты нагрузки вь1прямителя, содержащее тирчстор с блоком пуска
729735
Составитель В. Литвиненко
Техред М.Петко Корректор М. Вигула
Редактор H. Козлова
Заказ 1299/49
Тираж 783 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
1!3035, Москва, Ж вЂ” 35, Раушская наб., д, 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
3 конденсатор фильтра с шунтируюшим резистором и последовательно соединенным диоцом, включенный параллельно нагрузке, и коммутируюший транзистор, о т л и ч а ю ш ее с я тем, что, с целью повышения надежности, оно снабжено дополнительным резистором, включенным между минусовой шиной выпрямителя и базой транзистора, змиттер-коллекторный переход которого подключен между
4 анодом тиристора и отрицательной (>6l лали< и конденсатора фильтра.
1!сточники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР К 50692, кл. Н 02 Н 7/10, 1974.
2. Патент Японии 45 — 52223,кл.Н 02 Н !/06, опублик. 1970.
