Реферат

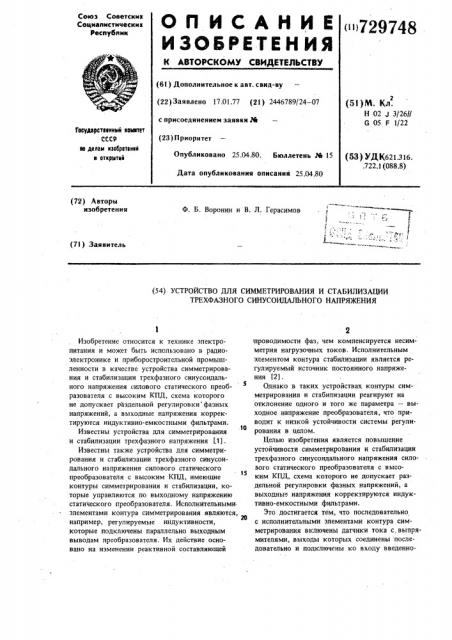

Союз Советскик

Социалистических е1еслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 17.01.77 (21) 2446789/24 — 07 с присоединением заявки М (23) П риоритет (51)М. Кд.

Н 02,3 3/26//

6 05 F 1/22

Гвеудврстаенный немнтет

СССР в делам нзюбретаннй н открытнй

Опубликовано 25.04.80. Бюллетень (те 15

Дата опубликования описания 25.04.80 (53 ) УД К621.316. .722.1 (088.8) (72) Авторы изобретения

Ф. Б. Воронин и В. Л. Герасимов, т (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СИММЕТРИРОВАНИЯ И СТАБИЛИЗАЦИИ

ТРЕХФАЗНОГО СИНУСОИДАЛЬНОГО НАПРЯЖЕНИЯ

Изобретение относится к технике электропитания и может быть использовано в радиоэлектронике и приборостроительной промышленности в качестве устройства симметрирования и стабилизации трехфазного синусоидального напряжения силового статического преобразователя с высоким КПД, схема которого не допускает раздельной регулировки фазных напряжений, а выходные напряжения корректируются индуктивно-емкостными фильтрами.

Известны устройства для симметрнрования и стабилизации трехфазного напряжения (1).

Известны также устройства для симметрирования и стабилизации трехфазного синусоидального напряжения силового статического

15 преобразователя с высоким КПД, имеющие контуры симметрирования и стабилизации, которые управляются по выходному напряжению статического преобразователя. Исполнительными элементами контура симметрирования являются, 20 например, регулируемые индуктивности, которые подключены параллельно выходным выводам преобразователя. Их действие основано на изменении реактивной составляющей проводимости фаз, чем компенсируется несимметрия нагрузочных токов, Исполнительным элементом контура стабилизации является регулируемый источник постоянного напряжения (2) .

Однако в таких устройствах контуры симметрирования и стабилизации реагируют на отклонение одного и того же параметра — выходное напряжение преобразователя, что приводит к низкой устойчивости системы регулирования в целом.

Целью изобретения является повышение устойчивости симметрирования и стабилизации трехфазного синусоидального напряжения силового статического преобразователя с высоким КПД, схема которого не допускает раздельной регулировки фазных напряжений, а выходные напряжения корректируются индуктивно-емкостными фильтрами.

Это достигается тем, что последовательно с исполнительными элементами контура симметрирования включены датчики тока с, выпрямителямн, выходы которых соединены последовательно и подключены ко входу введенно729748

ЦНИИПИ Заказ 1299/49 Тираж 783 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

3 го усилителя обратной связи, выход которого в свою очередь соединен с регулируемым источником постоянного напряжения.

На чертеже дана схема предлагаемого устройства.

Устройство содержит регулируемый источник 1 постоянного напряжения, силовой статический преобразователь 2, нагрузку 3, элементы схемы контура симметрирования согласующие трансформаторы 4, 5, 6; выпрямители

7, 8, 9; фильтры 10, 11, 12; делители напряжения 13, 14, 15, 16, 17, 18; усилители 19, 20, 21 обратной связи; исполнительные элементы 22, 23, 24 контура симметрирования, датчики тока 25, 26, 27 и элементы контура стабилизации: согласующие трансформаторы

28, 29, 30; выпрямители 31, 32, 33; фильтры

34, 35, 36 и усилитель 37 обратной связи.

Устройство работает следующим образом.

В исходном режиме резисторами 16, 17, 18 задается рабочий ток исполнительных элементов 22, 23, 24 контура симметрирования, В случае несимметрии токов нагрузки появляется разбаланс. выходных напряжений преобразователя, что вызывает пропорциональное изменение токов исполнительных элементов контура симметрирования, благодаря чему несимметрия выходных напряжений устраняется.

Напряжение на выходе усилителя 37 обратной связи контура стабилизации, пропорциональное сумме токов исполнительных элеменгов контура симметрирования, сравнивается с опорным напряжением и ошибка рассогласования о.рабатывается регулируемым источником 1 постоянного напряжения, поддерживая

Д неизменным суммарный ток исполнительных элементов контура симметрирования.

Формула изобретения

Устройство для симметрирования и стабилизации трехфазного синусоидального напряжения силового статического преобразователя с высоким КПД, выходные напряжения которого корректируются индуктивно-емкостными фильтрами, содержащее контур симметрирования, исполнительными элементами которого являются, например, регулируемые индуктивности, подключенные параллельно выходным выводам преобразователя, и контур стабилизации, исполнительным элементом которого является регулируемый источник постоянного напряжения, о т л и ч а ю щ е е с я тем, что, с целью повышения устойчивости симметрирования и стабилизации, последовательно с исполнительными элементами контура симметрирования включены датчики тока с выпрямителями, выходы которых соединены последовательно и подключены ко входу введенного усилителя обратной связи, выход которого в свою очередь соединен с регулируемым источником постоянного напряжения.

Источники информации, О принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке

Р 2189822/24 — 07, кл. Н 03 В 27/00, 1975.

2. Голубев П. В., Карпенко В. М. и др. Проектирование статических преобразователей.—

М.: Энергия, 1974, с. 232 — 256 (прототип) .
