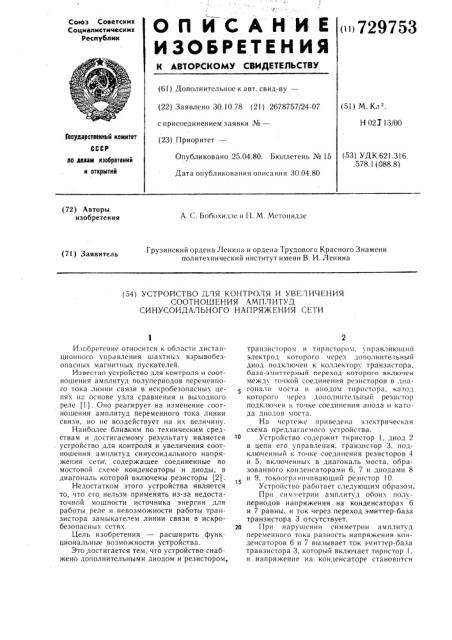

О П И С А Н И- Е ()729753

ИЗОБРЕТЕН ИЯ

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) До пол н ител ьн ое к а вт. с вид- ву— (22) Заявлено 30.10.78 (21) 2678757/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл .

Н 02I 13/00

Гасударственный комитет (53) УДК 621.316..578.1 (088.8) Опубликовано 25.04.80. Бюллетень № 15

Дата опубликования описания 30.04.80 ао делам нзооретеннй н открытий (72) Авторы изобретения

А. С. Бобохидзе и Г1. М. Метонидзе

Грузинский ордена Ленина и ордена Трудового Красного Знамени политехнический институт имени В. И. Ленина (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ И УВЕЛИЧЕНИЯ

СООТНОШЕНИЯ АМПЛИТУД

СИНУСОИДАЛЬНОГО НАПРЯЖЕНИЯ СЕТИ

Изобретение относится к области дистанционного управления шахтнь|х взрывобезопасных магнитных пускателей.

Известно устройство для контроля и соотношения амплитуд полупериодов переменного тока линии связи в искробезопасных цепях Hc., основе узла сравнения и выходного реле (1). Оно реагирует на изменение соотношения амплитуд переменного тока линии связи, но не воздействует на их величину.

Наиболее близким по техническим средствам и достигаемому результату является устройство для контроля и увеличения соотношения амплитуд синусоидального напряжения сети, содержащее соединенные по мостовой схеме конденсаторы и диоды, в диагональ которой включены резисторы (2).

Недостатком этого устройства является то, что его нельзя применять из-за недостаточной мощности источника энергии для работы реле и невозможности работы транзистора замыкателем линии связи в искробезопасных сетях.

Цель изобретения — расширить функциональные возможности устройства.

Это достигается тем, что устройство снабжено дополнительными диодом и резистором, транзистором и тиристором, управляющий электрод которого через дополнительный диод подключен к коллектору транзистора, база-эмиттерный переход которого включен между точкой соединения резисторов в диагонали моста и анодом тиристора. катод которого через дополнительный резистор подключен к точке соединения анода и катода диодов моста.

На чертеже приведена электрическая схема предлагаемого устройства.

1в Устройство содержит тиристор 1, диод 2 в цепи его управления, транзистор 3, подключенный к точке соединения резисторов 4 и 5, включенных в диагональ моста, образованного конденсаторами 6, 7 и диодами 8 и 9, токоограничивающий резистор 10.

Устройство работает следующим образом.

При симметрии амплитуд обоих полупериодов напряжения на конденсаторах 6 и 7 равны, и ток через переход эмиттер-база транзистора 3 отсутствует.

2о При нарушении симметрии амплитуд переменного тока разность напряжения конденсаторов 6 и 7 вызывает ток эмиттер-база транзистора 3, который включает тиристор 1, и напряжение на конденсаторе становится

729753

Формула изобретения

/О

Составитель Е. Калинкин

Редактор О. Степина Техред К. Шуфрич Корректор В. Синицкая

Заказ 1300/50 Тираж 783 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал П П П «Патент>, г. Ужгород, ул. Проектная, 4 равным нулю. Таким образом, незначительHая асимметрия полупериодов переменного тока линии связи в искробезопасных цепях вызывает полное замыкание линии связи в один из полупериодов.

Резистор 10 обеспечивает искробезопасность всего устройства.

Устройство для контроля и увеличения соотношения амплитуд синусоидального напряжения сети, содержащее соединенные по мостовой схеме конденсаторы и диоды, в диагональ которой включены резисторы, отличающееся тем, что, с целью расширения функциональных возможностей, оно снабжено дополнительными диодом и резистором, транзистором и тиристором, управляющий электрод которого через дополнительный диод подключен к коллектору транзистора, база-эмиттерный переход которого включен между точкой соединения резисторов в диагонали моста и анодом тиристора, катод которого через дополнительный резистор подключен к точке соединения анода и катода диодов моста.

10 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 459182, кл. Н 02 J 13/00, 1971.

2. Авторское свидетельство СССР № 244271, кл. Е 21 F 13/08, 1955.
