Устройство для регулирования переменного напряжения

Устройство для регулирования переменного напряжения

Иллюстрации

Показать все

Реферат

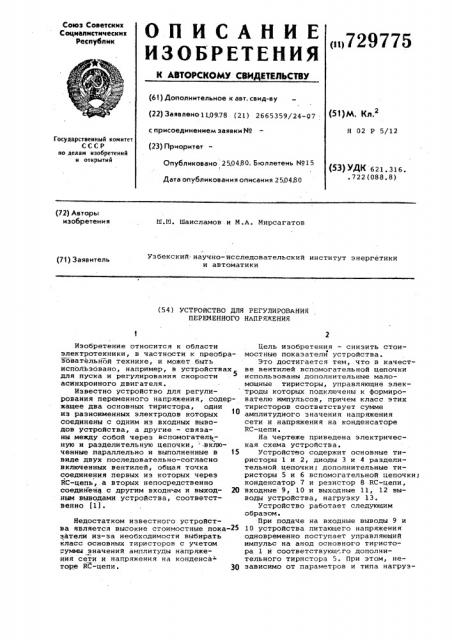

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii>729775 (61) Дополнительное к авт. свид-ву (22) Заявлено110978 (21) 2665359/24-07 с присоединением заявки ¹ (23) Приоритет

Опубликовано 250480. Бюллетень №15

Дата опубликования описания 2504.80

Р1)М. К .

Н 02 P 5/12

Государственный комитет

СССР ио деяам изобретений и открытий (53) УДК 621.316. .722(088.8) (72) Авторы изобретения

Ш.Ш. Шаисламов . и М.A. Мирсагатов

Узбекский научно-исследовательский институт энергетики и автоматики (71) Заявитель (54) УСТРОИСТВО ДЛЯ РЕГУЛИРОВАНИЯ

ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

Изобретение относится к области электротехники, в частности к преобразовательной технике, и может быть использовано, например, в устройствах для пуска и регулирования скорости асинхронного двигателя.

Известно устройство для регулирования переменного напряжения, содержащее два основных тиристора, одни из разноименных электродов которых соединены с одним из входных выводов устройства, а другие — связаны между собой через вспомогательную и разделительную цепочки, включенные параллельно и выполненные в 15 виде двух последовательно-согласно включенных вентилей, общая точка соединения первых из которых через

RC-цепь,.а вторых непосредственно соединейа с другим входнчм и выход- 20 ным выводами устройства, соответственно (1).

Недостатком известного устройства является высокие стоимостные пока-25 эатели из-за необходимости выбирать класс основных тиристоров с учетом суммы значений амплитуды напряжения сети и напряжения на конденса торе R<-цепи. 30

Цель изобретения — снизить стоич мостные показатели устройства.

Это достигается тем, что в качестве вентилей вспомогательной цепочки использованы дополнительные маломощные тиристоры, управляющие элек троды которых подключены к формирователю импульсов, причем класс этих тиристоров соответствует сумме амплитудного значения напряжения сети и напряжения на конденсаторе

RC-цепи.

На чертеже приведена электрическая схема устройства.

Устройство содержит основные тиристоры 1 и 2, диоды 3 и 4 разделительной цепочки; дополнительные тиристоры 5 и 6 вспомогательной цепочки; конденсатор 7 и резистор 8 RC-цепи, входные 9, 10 и выходные 11, 12 выводы устройства, нагрузку 13

Устройство работает следующим образом.

При подаче на входные выводы 9 и

10 устройства питающего напряжения одновременно поступает управляющий импульс на анод основного тиристора 1 и соответствующ го дополнительного тиристора 5. При этом, независимо от параметров и типа нагруэ729775

Формула и зобретени я

17 ц НИИПИ Заказ 1323/51 Тираж 783 Подписное

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 ки 13, появляется ток, удерживающий в открытом состоянии основной тирнстор

1 по цепи: входной вывод 10 — основной тиристор 1 — дополнительный тиристор 5 — конденсатор 7 — резистор

8 - входной вывод 9.Через 180 эл.град. управляющие импульсы поступают на входы тиристоров 2 и 6. При этом появляется ток, удерживающий тиристоры 2 и 6 в открытом состоянии по цепи: вывод 9 — резистор 8 — конденсатор 7 — тиристор б - тиристор 2 вывод 10. Таким образом, через вспомогательные тиристоры 5 и 5 протекает ток, величина которого определяется током удержания силовых тиристоров 1 и 2. Предположим, что класс маломащ- (5 ных тиристоров 5, б выбран в соответствии со значением суммы напряжений на конденсаторе 7 и амплитуды напряжения сети, а класс силовых тиристоров 1, 2 выбран в соответствии 2() с амплитудным значением напряжения сети. При приложении к последовательно соединенным тиристорам (например, к тиристорам 1, 5) обратного напряжения, оно делится между ними в зависимости от их обратных вольт-амперных характеристик, поскольку обратный ток общий. В этом случае при достижении обратным напряжением на силовом тиристоре 1 даже напряжения пробоя оно остается неизменным,а напряжение на тиристоре 5 достигает величины U-U (где U — полное обрат1 ное напряжение, определяемое значением суммой найряжений сети и конденсатора U - напряжение на тирис- 35 торе 1). Пока полное обратное напряжение U меньше напряжения пробоя тиристора 5, обратный ток, протекающий через тиристоры 1 и 5 мал, мала та <же и рассеиваемая мощность, что явля ется условием нормальной работы ти- . ристоров.

Устройство для регулирования переменного напряжения, содержащее два связанных с формирователем импульсов основных тиристора, одни из разноименных силовых электродов которых соединены с одним из входных выводов устройства, а другие — связаны между собой через вспомогательную и разделительную цепочки, включенные параллельно и выполненные в виде двух последовательно-согласно включенных вентилей, общая точка соединения первых из которых через ВС-цепь, а общая точка вторых непосредственно соединены с другим входным и выходным выводами устройства, соответственно, о т л и ч а ю щ е е с я тем, что, с целью снижения стоимостных показателей, в качестве вентилей вспомогательной цепочки использованы однонаправленные:маломощные тиристоры, управляющие электроды которых подключены к формирователю импульсов, причем класс этих тиристоров соответствует сумме амплитудного значения напряжения сети и напряжения на конденсаторе ИС-цепи. i

Источники информации, принятые во внимание при экспертизе

1. Asiîðñêoå свидетельство СССР

9 485429, кл. Н 02 P 13/20, 1977 ° г
