Реферат

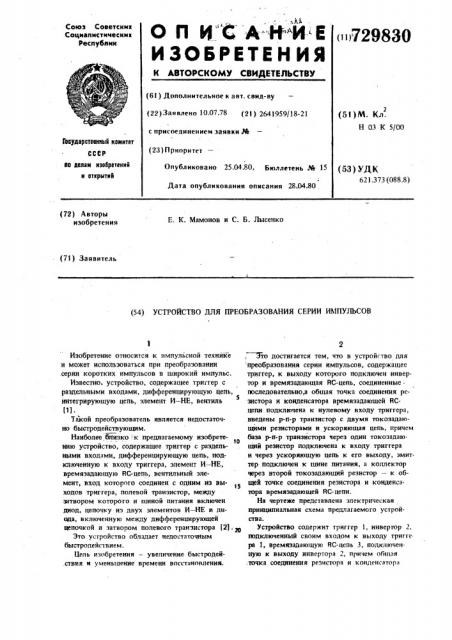

Союз Советскик

Соцнапнстичесник

Респубпнк

О П Ц" С А"ФФ"И- Е

ИЗОБРЕТЕН ИЯ iii729830

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (51) М. Кл.

Н 03 К 5/00 (22) Зая влено 10.07.78 (21) 2641959/18-21 с присоединением заявки М

Гасударственный комитет (28) Приоритет

Опубликовано 25.04.80. Бюллетень,% 15

Дата опубликования описания 28.04.80 до делам изобретений и атерытнй (53) УДК

621.373 (088.8) (72) Авторы изобретения

Е. К. Мамонов и С. Б. Лысенко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ СЕРИИ ИМПУЛЬСОВ

Изобретение относится к импульсной технйке и может использоваться при преобразовании .серии коротких импульсов в широкий импульс.

Известно. устройство, содержащее триггер с раздельными входами, дифференцирующую цепь, интегрирующую цепь, элемент И вЂ” НЕ, вентиль

5 (1) .

Такой преобразователь является недостаточно быстродействующим.

Наиболее близко к предлагаемому изобретет нию устройство, содержащее триггер с раздельными входами, дифференцирующую цепь, подключенную к входу триггера, элемент И вЂ” НЕ, времязадаю цую RC-цепь, вентильный элемент, вход которого соединен с одним из выходов триггера, полевой транзистор, между затвором которого и шиной питания включен диод, цепочку из двух элементов И вЂ” НЕ и диода, включенную между дифференцирующей цепочкой и затвором полевого транзистора (2}, ®

Это устройство обладает недостаточным быстродействием.

Цель изобретения — увеличение быстродей.ствия и уменьшение времени восстановления.

Это достигается тем, что в устройство для преобразования серии импульсов, содержащее триггер, к выходу которого подключен инвертор и времязадающая RC-цепь, соединенные. последовательно,а общая точка соединения резистора и конденсатора времяэадающей RCцепи подключена к нулевому входу триггера, введены р-и-р транзистор с двумя токоэадающими резисторами и ускоряющая цепь, причем база р-и-р транзистора через один токозадающий резистор подключена к входу триггера и через ускоряющую цепь к его выходу, эмиттер подключен к шине питания, а коллектор через второй токозадающий резистор — к общей точке соединения резистора и конденсатора времяэадающей RC-цепи.

На чертеже представлена электрическая принципиальная схема предлагаемого устройства.

Устройство содержит триггер 1, инвергор 2, подключенный своим входом к выходу тригге. ра 1, времязадающую RC-цепь 3, подключенную к выходу инвертора 2, причем общая .точка соединения резистора и конденсатора

3 72

RC-цепи 3 подключена к.обнуляющему входу триггера 1, р-п-р транзистор 4, база которого через первый токозадающий резистор 5 подключена к входу триггера 1 и через ускоряющую цепь 6 к его выходу, эмиттер подключен к шине питания, а коллектор через второй токозадающий резистор 7 — к общей точке соединения резистора и конденсатора

RC-цепи 3.

Устройство для преобразования серии импульсов работает следующим образом.

В исходном состоянии на входе триггера

1 и всего устройства отсутствуют импульсы (логический "0"), триггер 1 обнулен (логический "0" на выходе), на выходе инвертора

1 и конденсаторе времяэадающей RC-цепи 3 высокий потенциал. Р-п-р транзистор 4 закрыт.

При поступлении первого из серии импульса (логический "0") триггер 1 запускается и на его выходе появляется высокий потенциал (логическая "1"), а на выходе инвертора 2 — низкий потенциал. Конденсатор RCцепи 3 начинает разряжаться через резистор

ЯС-цепи 3 и выход инвертора 2. Время разряда конденсатора выбрано большим, чем период следования импульсов. При поступлении следующего импульса р-и-р транзистор 4 открывается и подэаряжает конденсатор RC-цепи 3 до высокого потенциала. Таким образом, в течение всего времени следования серии импульсов на выходе триггера 1 и всего устройства держится высокий потенциал. После последнего импульса серии на входе триггера 1 и всего устройства конденсатор RC-цепи 3 разряжается до низкого уровня„ триггер 1 обнуляется и на его выходе и на выходе всего устройства появляется низкий потенциал. В момент появления низкого потенциала на выходе триггера 1 через ускоряющую цепь 6 и цепь база-эмиттер р-п-р транзистора 4 проходит импульс тока, который кратковременно

9830 Д открывает р-п-р транзистор 4, и конденсатор

RC-цепи 3 быстро заряжается до высокого потенциала через цепь эмиттер-коллектор р-и-р транзистора 4 и токозадающий резистор 7.

Включение р-п-р транзистора 4 позволяет увеличить ток заряда конденсатора RC-цепи 3 и подавать на вход устройства более короткие импульсы, чем в известных устройствах.

10 Включение ускоряющей цепи 6 между выходом триггера 1 и базой р-п-р транзистора

4 позволяет сократить время восстановления и ускорить готовность устройства к преобразованию следующей серии импульсов более, чем в два раза.

Формула изобретения

_#_ Устройство для преобразования серии импульсов, содержащее триггер, к выходу которого подключен инвертор и времязадающая RC-цепь, соединенные последовательно, а обащя точка соединения резистора и конденсатора времязадающей RC-цепи подключена к нулевому входутриггера,отличающееся тем, что, с целью увеличения быстродействия, в него введены р-и-р транзистор с двумя с токозадающими резисторами и ускоряющая цепь, база р-п-р транзистора через один токозадающий резистор подключена к входу триггера и через" ускоряющую цепь к его выходу. эмиттер подключен к шине питания, а коллектор через второй токозадающий резистор— к общей точк6 соединения резистора и конденсатора времязадающей RC-цепи.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 369686, кл. Н 03 К 3/284, 29.04.71.

2. Авторское свидетельство СССР Х 539371, кл. H 03 К 5/04, 10.06.75, 729830 пит
