Электрический контакт

Электрический контакт

Иллюстрации

Показать все

Реферат

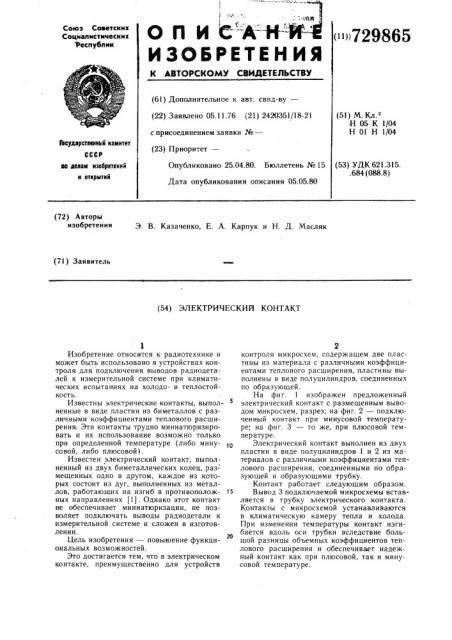

О Il И С A

ИЗОБРЕТЕН ИЯ

Союз Советски н

Социалистическиа

1аеслублик (»»729865 (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.11.76 (21) 2420351/18-21 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Н 05 К 1/04

Н 01 Н 1/04

Гвсударстоенный комнтет

СССР (53) УДК 621 315..684 (088.8) Опубликовано 25.04.80. Бюллетень № 15

Дата опубликования описания 05.05.80 ло делам нэооретеннй н оторытнй (72) Авторы изобретения Э. В. Казаченко, Е. А. Карпук и H. Д. Масляк (71) Заявитель (54) ЭЛЕКТРИЧЕСКИЯ КОНТАКТ

Изобретение относится к радиотехнике и может быть использовано в устройствах контроля для подключения выводов радиодеталей к измерительной системе при климатических испытаниях на холодо- и теплостойкость.

Известны электрические контакты, выполненные в виде пластин из биметаллов с различными коэффициентами теплового расширения. Эти контакты трудно миниатюризировать и их использование возможно только при определенной температуре (либо минусовой, либо плюсовой).

Известен электрический контакт, выполненный из двух биметаллических колец, размещенных одно в другом, каждое из которых состоит из дуг, выполненных из металлов, работающих на изгиб в противополож- 1S ных направлениях (1). Однако этот контакт не обеспечивает миниатюризации, не позволяет подключать выводы радиодетали к измерительной системе и сложен в изготовлении.

Цель изобретения — повытпение функци20 ональных возможностей.

Это достигается тем, что в электрическом контакте, преимущественно для устройств

2 контроля микросхем, содержащем две пластины из материала с различными коэффициентами теплового расширения, пластины выполнены в виде полуцилиндров, соединенных по образующей.

На фиг. 1 изображен предложенный электрический контакт с размещенным выводом микросхем, разрез; на фиг. 2 — подключенный контакт при минусовой температуре; на фиг. 3 — то же, при плюсовой температуре.

Электрический контакт выполнен из двух пластин в виде полуцилиндров 1 и 2 из материалов с различными коэффициентами теплового расширения, соединенными по образующей и образующими трубку.

Контакт работает следующим образом.

Вывод 3 подключаемой микросхемы вставляется в трубку электрического контакта.

Контакты с микросхемой устанавливаются в климатическую камеру тепла и холода.

При изменении температуры контакт изгибается вдоль оси трубки вследствие большой разницы объемных коэффициентов теплового расширения и обеспечивает надежный контакт как при плюсовой, так и минусовой те м пе ра туре.

729865

Формула изобретения

Раг.1 чи .3

Фиг. 5

Составитель Л. Прокопенко

Редактор Н. Катаманина Твхред К, Шуфрнч Корректор М. Демчик

Заказ 1330/55 Тираж 885 Подписное

ЦН И И П И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал П П П «Патент», г. Ужгород, ул, Проектная, 4

Использование предложенного контакта позволяет проводить климатические испытания микросхем без их переустановки. Кроме того, такая конструкция позволяет миниатюризировать контактное устройство.

Электрический контакт, преимущественно для устройств контроля микросхем, со/ (/

/ !

1

1 держащий две пластины из материала с различными коэффициентами теплового расширения, отличающийся тем, что, с целью расширения функциональных аозиожностей, пластины выполнены в виде полуцилиндров, соединенных по образующей.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Хв 53357, кл. Н 01 Н 1!04, 1937 (прототип).
